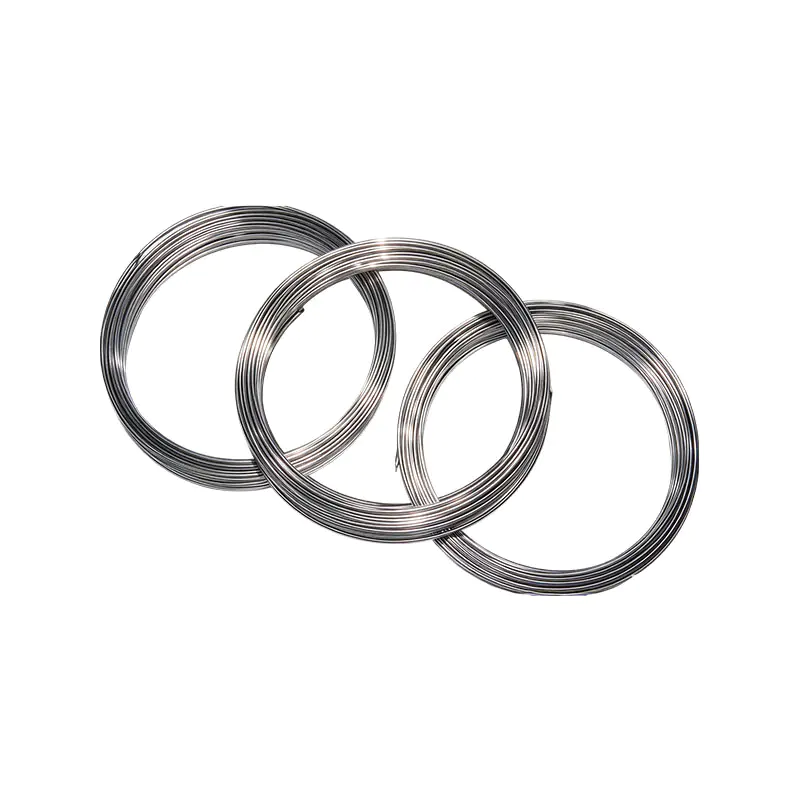

1.1 اسم المنتج، الطراز، رقم المقياس، مادة الأنبوب الخارجي، ودرجة حرارة التشغيل موضحة في الجدول 1-1.
| اسم المنتج | نموذج | نوع الحرارية | مادة الغلاف الخارجي | القطر الخارجي (مم) | أقصى درجة حرارة التشغيل. (درجة مئوية) |
كابل كروميل – نيسيل الحراري المدرع
كابل كروميل – نيسيل-مج الحراري المدرع | ك
كن | K
N | GH3030، GH3039، 25Cr-20Ni | 0.5؛ 1.0 | 500 |
| 1.5؛ 2.0 | 800 |
| 3.0; 4.0; 4.5؛ 5.0 | 900 |
| 6.0; 8.0 | 1100 |
كابل كروميل – نيسيل الحراري المدرع
كابل كروميل – نيسيل-مج الحراري المدرع | ك
كن | K
N | 1Cr18Ni9Ti، 316 لتر؛ 304 | 0.5؛ 1.0 | 400 |
| 1.5؛ 2.0 | 600 |
| 3.0; 4.0; 4.5؛ 5.0 | 800 |
| 6.0; 8.0 | 800 |
| كابل كروميل-كونستانتان الحراري المدرع | ك | E | 1Cr18Ni9Ti، 316 لتر؛ 304 | 0.5؛ 1.0 | 400 |
| 1.5؛ 2.0 | 500 |
| 3.0; 4.0; 4.5؛ 5.0 | 600 |
| 6.0; 8.0 | 800 |
| كابل حديد – كونستانتان مزدوج حراري مصفح | كج | J | 1Cr18Ni9Ti، 316 لتر؛ 304 | 0.5؛ 1.0 | 300 |
| 1.5؛ 2.0 | 400 |
| 3.0; 4.0; 4.5؛ 5.0 | 500 |
| 6.0; 8.0 | 750 |
| كابل مدرع من النحاس-القسطنطين الحراري | كيلوطن | T | 1Cr18Ni9Ti، 316 لتر؛ 304 | 0.5؛ 1.0 | 200 |
1.5؛ 2.0; 3.0
4.0; 4.5؛ 5.0 | 300 |
| 300 |
| 6.0; 8.0 | 400 |
| كابل PtRh10-Pt الحراري المدرع | كانساس | S | GH3030، GH3039، 25Cr-20Ni | 1.0; 1.5 | 800 |
| 2.0; 3.0 | 900 |
| كابل PtRh13-Pt الحراري المدرع | ك ر | R | 4.0; 4.5 | 1000 |
| 5.0; 6.0; 8.0 | 1100 |
| كابل PtRh30 – PtRh6 المزدوج الحراري المدرع | كيلو بايت | B | GH3030، GH3039، 25Cr-20Ni | 4.0; 4.5 | 1100 |
| 5.0; 6.0; 8.0 | 1200 |
ملاحظة: يمكن توفير المنتجات المصنوعة من مواد أخرى وبأقطار خارجية مختلفة بعد التشاور بين المورد والعميل.
1.2 معايير المنتج
1.2.1 تتوافق الكابلات الحرارية المزدوجة المدرعة بالمعدن الأساسي مع JB/T8205-1999 وجيجابايت/T18404-2001
1.2.2 الكابلات الحرارية المدرعة بالمعادن الثمينة تتوافق مع JB/T 8909-1999
1.2.3 الكابلات الحرارية المدرعة Pt-Rh 30–Pt-Rh 8 تتوافق مع QB/T 2405-2004
1.3 طريقة تعيين نماذج الكابلات الحرارية المدرعة:
| ك 4 مجموعة 30 φ5.0 I GB/T18404-2001 |
| ك | نموذج (KKKN, KEKJKTKS, KR, KB) |
| 4 | عدد الكابلات: غير محدد لثنائي النواة؛ رباعي النواة يُشار إليه بـ "4" |
| G30 | مادة أنبوب الحماية: يُشار إلى 1Cr18Ni9Ti بالرمز "B"
يُشار إلى GH3039 بـ "G39"
يُشار إلى GH3030 بـ "G30"
يُشار إلى 25Cr-20Ni بالرمز "2520"
316 ل، 304 |
| φ5.0 | القطر الخارجي للكابل (Φ0.5–8.0 مم) |
| I | فئة التسامح (الدرجة الأولى والثانية والثالثة) |
| GB/T18404 | الرقم القياسي |
| 2001 | السنة القياسية |
1.4 يجب أن تتوافق أبعاد المنتج والانحرافات المسموح بها مع الجدول 1-2.
| القطر الخارجي والتسامح (مم) | ك / KN / KE / KJ / KT | كانساس / KR / KB |
| دقيقة. سمك الجدار (مم) | دقيقة. ضياء الأسلاك الحرارية. (مم) | دقيقة. سماكة الطبقة العازلة (مم) | دقيقة. سمك الجدار (مم) | دقيقة. ضياء الأسلاك الحرارية. (مم) | الحد الأدنى لقطر سلك العنصر الحراري (مم) |
| 0.5 ± 0.025 | 0.05 | 0.08 | 0.04 | / | / | / |
| 1.0 ± 0.025 | 0.1 | 0.15 | 0.08 | 0.1 | 0.1 | 0.12 |
| 1.5 ± 0.025 | 0.15 | 0.23 | 0.12 | 0.15 | 0.15 | 0.17 |
| 2.0 ± 0.025 | 0.2 | 0.3 | 0.16 | 0.2 | 0.2 | 0.23 |
| 3.0 ± 0.030 | 0.3 | 0.45 | 0.24 | 0.3 | 0.3 | 0.34 |
| 4.0 ± 0.040 | 0.4 | 0.6 | 0.32 | 0.4 | 0.4 | 0.47 |
| 4.5 ± 0.045 | 0.45 | 0.68 | 0.36 | 0.45 | 0.4 | 0.52 |
| 5.0 ± 0.050 | 0.5 | 0.75 | 0.4 | 0.5 | 0.45 | 0.62 |
| 6.0 ± 0.060 | 0.6 | 0.9 | 0.48 | 0.6 | 0.45 | 0.8 |
| 8.0 ± 0.080 | 0.8 | 1.2 | 0.64 | 0.8 | 0.45 | 1.16 |
ملحوظة: يُسمح بإجراء تعديلات طفيفة على سمك جدار الأنبوب، وقطر السلك المزدوج الحراري، وسمك العزل للكابلات الحرارية المدرعة متعددة النواة أو أحادية النواة.
1.4 خصائص المزدوجة الحرارية والتسامح
بالنسبة للمزدوجات الحرارية المدرعة المصنعة من كابلات مزدوجة حرارية مدرعة من نماذج مختلفة، عندما يكون الوصل المرجعي 0 درجة مئوية، يجب أن تتوافق الإمكانات الحرارية الكهربائية مع GB/T 16839.1-1997، "المزدوجات الحرارية - الجزء 1: جداول المعايرة"، ويجب أن تتوافق التفاوتات للدرجات المختلفة مع أحكام الجداول 1-3.
| الفئة | فئة التسامح | نموذج | اكتب | التسامح (درجة مئوية) | نطاق درجة الحرارة (درجة مئوية) |
| كابل حراري مدرع من المعدن الأساسي | I | ك | K | ±1.5 درجة مئوية أو ±0.4%t | -40 ~ 1100 |
| كن | N | -40 ~ 1100 |
| ك | E | -40 ~ 800 |
| كج | J | -40 ~ 750 |
| كيلوطن | T | ±0.5 درجة مئوية أو ±0.4%t | -40 ~ 350 |
| ثانيا | ك | K | ±2.5 درجة مئوية أو ±0.75%t | -40 ~ 1100 |
| كن | N | -40 ~ 1100 |
| ك | E | -40 ~ 800 |
| كج | J | -40 ~ 750 |
| كيلوطن | T | ±1.0 درجة مئوية أو ±0.75%t | -40 ~ 400 |
| ثانياI | ك | K | ±2.5 درجة مئوية أو ±1.5%t | -200 ~ 40 |
| كن | N | -200 ~ 40 |
| ك | E | -200 ~ 40 |
| كيلوطن | T | ±1.0 درجة مئوية أو ±1.5%t | -200 ~ 40 |
| كابل حراري مدرع من المعدن الثمين | ثانيا | كانساس | S | ±1.5 درجة مئوية أو ±0.25%t | 300 ~ 1100 |
| ك ر | R | 300 ~ 1100 |
| نقطة | كانساس | S | ±3.0 درجة مئوية أو ±0.5%t | 300 ~ 1100 |
| ك ر | R | 300 ~ 1100 |
| ثانيا | كيلو بايت | B | ±0.25% ر | 600 ~ 1200 |
| ثانياI | كيلو بايت | B | ±4.0 درجة مئوية أو ±0.5%t | 600 ~ 1200 |
ملاحظة: t = القيمة المطلقة لدرجة الحرارة المقاسة (درجة مئوية)؛ تشير "pt" إلى الدرجة القياسية (العادية).
1.5 مقاومة العزل
يجب قياس مقاومة العزل بين الأسلاك المزدوجة وبين الأسلاك المزدوجة والغلاف الخارجي. بالنسبة للكابلات ذات القطر الخارجي <1.5 مم، يجب أن يكون الجهد المطبق 75 25 فولت تيار مستمر؛ بالنسبة للكابلات ذات القطر الخارجي > 1.5 مم، يجب أن يكون الجهد المطبق 500 50 فولت تيار مستمر. يجب أن تتوافق مقاومة العزل لكل متر عند درجة حرارة الغرفة وعند درجات الحرارة المرتفعة مع أحكام الجدول 1-4.
| بيئة الاختبار | نموذجs | دقيقة. طول القياس (م) | درجة حرارة الاختبار (درجة مئوية) | دقيقة. مقاومة العزل (MΩ/m) |
| درجة حرارة الغرفة. | ك, KE, KJ, KT, KN, KS, KR, KB | 1 | 25 ± 15 | 1000 |
| ارتفاع درجة الحرارة. | ك, KN, KE, KJ, KS, KR, KB | 0.5 | 500 ± 15 | 5 |
| ارتفاع درجة الحرارة. | كيلوطن | 0.5 | 300 ± 15 | 500 |
ملحوظة: المواد العازلة للمزدوجات الحرارية المدرعة والكابلات الحرارية المدرعة لها موصلية كهربائية محدودة؛ تقل مقاومة العزل مع زيادة طول الكابل. يُشار إلى الموصلية لكل وحدة طول بالرمز Sm’ (يساوي Q’·m’)؛ بالنسبة للكابلات أو المزدوجات الحرارية التي يزيد طولها عن 1 متر، يتم التعبير عن مقاومة العزل بـ ·m أو MQ·m، حيث تتناسب مقاومة العزل عكسيًا مع الطول؛ وبالنسبة لأولئك الذين يقل طولهم عن 1 متر، يتم التعبير عنه بـ MQ·m.
