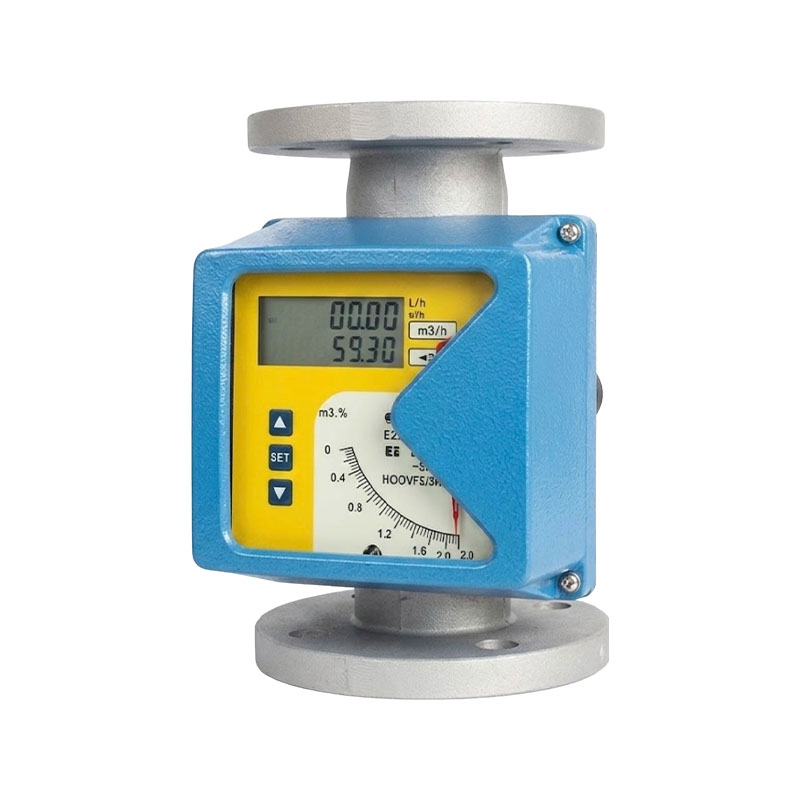

مقياس التدفق المعدني من سلسلة XG-JF

Name: مقياس التدفق المعدني من سلسلة XG-JF
Rating: 5 (99 reviews)

إن مقياس التدفق المعدني من سلسلة XG-JF عبارة عن أداة قياس تدفق المنطقة المتغيرة. يتميز بخصائص الحجم الصغير ونطاق الكشف الكبير وسهولة الاستخدام. يمكن استخدامه لقياس معدل تدفق السوائل والغازات والأبخرة، وهو مناسب بشكل خاص لقياس معدل تدفق الوسائط منخفضة السرعة ومنخفضة التدفق.

ميزات المنتج:
1. أجهزة قياس التدفق العائمة لديها كلاً من أنواع العرض في الموقع وأنواع الإرسال الذكي عن بعد. يستخدم نوع الإرسال الذكي عن بعد شرائح كمبيوتر عالية الأداء، ومخرجات إشارة متعددة، وتخزين البيانات المتقدم، مع استعادة البيانات والنسخ الاحتياطي لضمان أمان البيانات.
2. وفقاً لهياكل أنابيب القياس المختلفة، فإن مقياس الجريان العائم ذو الأنبوب المعدني من سلسلة XG-JF مقسم إلى 50، 51، 52، و53 نوع. يمكن إختيار أشكال مختلفة لأنبوب القياس وفقاً لمتطلبات المستخدم المختلفة، مما يحسن الصيانة والتنظيف بشكل أكبر.
3. متطلبات مقاطع الأنابيب المستقيمة ليست عالية، مع نسبة تدفق أوسع تبلغ 10:1 ونطاق قياس 1-2000001/ساعة للمياه (20 درجة مئوية)؛ فارغ (20 درجة مئوية، 0.1013 ميجاباسكال) 0.03-4000 م3/ساعة
4. مؤشر حساس أحادي المحور، قدرة اقتران مغناطيسية غير متصلة.
5. تشتمل الخيارات الاختيارية على نظام ثنائي الخط، وبطارية، ومصدر طاقة AC.
6. مناسبة لدرجة الحرارة العالية، الضغط العالي، والوسائط المسببة للتآكل الشديد.
7. وظيفة معايرة متعددة المعلمات. الدقة: 1.0% FS، 1.5% FS.

نقاط البيع الأساسية:
1. مقاومة درجات الحرارة العالية والضغط العالي: يمكن لهيكل الأنبوب المعدني أن يتحمل درجات الحرارة المتوسطة العالية وضغوط العمل، ويتكيف مع ظروف العمل القاسية، ولا يمكن استبداله بعوامات زجاجية.
2. قدرة قوية على التكيف: قادرة على قياس الغازات والسوائل، مما يسمح للوسط باحتواء كمية صغيرة من الشوائب، ومقاوم للاهتزاز، ومناسب للبيئات الصناعية القاسية في الموقع.
3. عرض بديهي في الموقع: لا يلزم وجود مصدر طاقة لقراءة معدل التدفق في الموقع مباشرة، وبعض النماذج تأتي مع مخرج نقل عن بعد، وموازنة المشاهدة في الموقع والحصول على الإشارة عن بعد.
4. صيانة بسيطة وموثوقة: هيكل بسيط، عدد قليل من الأجزاء المتحركة، معدل فشل منخفض، تركيب سهل، وتكلفة صيانة منخفضة في المرحلة اللاحقة.

صناعة التطبيق:
1. صناعة البتروكيماويات: قياس مراقبة تدفق سوائل العمليات المختلفة والمذيبات والغازات.
2. معالجة المياه وحماية البيئة: قياس تدفق مياه الصرف الصحي والمياه النقية والجرعة الكيميائية.
3. الفولاذ المعدني: كشف تدفق مياه التبريد، غاز المعالجة، والوسائط المساعدة.
4. الطاقة والكهرباء: قياس معدلات تدفق بخار الماء والهواء المضغوط والوسائط المساعدة المختلفة في محطات توليد الكهرباء.

اتصل بنا

السابق:XG-CSL مقياس التدفق الذكي بالموجات فوق الصوتية التالي:مقياس الجريان الدوامي الذكي من سلسلة XG-LUGB

FAQ Performance Specifications

س 1: هل يمكن لمقياس الجريان العائم المعدني قياس الوسائط التي تحتوي على كميات صغيرة من الشوائب؟
ج: يمكنه قياس الوسائط السائلة والغازية التي تحتوي على كميات صغيرة من الشوائب الجسيمية، ولكنها ليست مناسبة للوسائط عالية اللزوجة والجسيمات الكبيرة والوسائط القوية الحجم؛ يمكن للشوائب المفرطة أن تحبس العوامة بسهولة، مما يتسبب في قياسات غير دقيقة. يوصى بإجراء الترشيح المسبق على الوسط.

س 2: هل يتطلب مقياس الجريان العائم المعدني مصدر طاقة لعرض معدل التدفق؟
ج: لا يتطلب المؤشر الأساسي في الموقع مصدر طاقة ويمكنه قراءة معدل التدفق في الموقع مباشرة؛ تتطلب الموديلات ذات وظائف الإرسال عن بعد وإخراج الإنذار بقدرة 4-20 مللي أمبير مصدر طاقة خارجيًا لإخراج الإشارات إلى نظام التحكم.

س3: ما هي المتطلبات الإلزامية لتركيب مقياس التدفق المعدني؟
ج: يجب تثبيته عموديًا، ويتدفق الوسط عبر الجهاز من الأسفل إلى الأعلى. لتجنب الاهتزاز القوي، احتفظ بمقاطع الأنابيب المستقيمة المناسبة في الأمام والخلف، ولا تستخدمها أفقيًا أو مقلوبًا؛ وإلا فإنه سوف يؤثر بشكل مباشر على دقة القياس.

Q4: كيفية الاختيار بين مقياس الجريان العائم المعدني ومقياس الجريان العائم ذو الأنبوب الزجاجي؟
ج: تُفضل العوامات المعدنية في درجات الحرارة المرتفعة والضغط العالي وظروف الاهتزاز؛ تتميز الأنابيب الزجاجية بتكلفة منخفضة ورؤية جيدة، ولكنها تتمتع بمقاومة محدودة للضغط ودرجة الحرارة، كما أنها هشة وغير مناسبة لظروف العمل القابلة للاشتعال والانفجار والضغط العالي وظروف العمل القاسية.

دليل الاختيار: XG-JF- A- B - C - D - E

قياس هيكل الأنبوب (أ)		المادة المبللة (ب)				حجم الأنبوب (ج)	الهيكل الإضافي (د)
0	من الأسفل، من الأعلى	ص0	0Cr18Ni12Mo2Ti	ر.ب	بتف	DN15، DN150 DN25، DN200 DN50 DN80 DN100	لا شيء
1	للداخل من الأسفل، للخارج أفقياً من الأعلى	ر1	321	Ti: سبائك التيتانيوم	سبائك التيتانيوم		T	سترة
2	للداخل أفقياً من الأسفل، وللخارج أفقياً من الأعلى	R2	302				Z	مبللة
3ر	داخل من اليمين، خارج من اليسار	ر4	304				G	ارتفاع درجة الحرارة.
3 لتر	داخل من اليسار، خارج من اليمين	رل	316 ك				Y	ارتفاع الضغط
رمز نوع المؤشر (E)
م1	المؤشر المحلي — مبيت مربع، مؤشر ميكانيكي يوضح التدفق الفوري
م2	مبيت مربع، مؤشر ميكانيكي يُظهر التدفق الفوري، وتُظهر شاشة LCD التدفق الفوري/التراكمي
م3	غطاء مستدير، مؤشر متعدد الوظائف
	(لا شيء)	م1 / M4 indicators only
	A	85-265 فولت تيار متردد، 50 هرتز، خرج 4-20 مللي أمبير، إضاءة خلفية اختيارية، إنذار التتابع
	B	تعمل بالبطارية، لا يوجد مخرج إشارة، لا إضاءة خلفية، لا يوجد إنذار - M2 / M4 فقط
	C	مزود بسلكين 24 فولت تيار مستمر، خرج 4-20 مللي أمبير، بدون إضاءة خلفية
	D	24 فولت تيار مستمر مزود بثلاثة / أربعة أسلاك، خرج 4-20 مللي أمبير، إضاءة خلفية اختيارية
		(لا شيء)	عادي، غير مقاوم للانفجار
		i	آمن جوهريًا (على سبيل المثال ia) — M2 / M4 فقط
		d	مقاوم للاشتعال (Ex d)، مبيت دائري — M4 فقط
			(لا شيء)	لا يوجد إنذار أو إخراج نبض
			ك1	إنذار الحد الأعلى أو إخراج نبض قناة واحدة
			ك2	إنذار الحد الأدنى أو إخراج نبض قناة واحدة
			ك3	إنذارات الحد الأعلى والأدنى أو إخراج نبض ثنائي القناة
				(لا شيء)	بدون إضاءة خلفية
				L	مع الإضاءة الخلفية
					H	بروتوكول هارت
					M	بروتوكول مودبوس

درجة حرارة السائل: النوع القياسي: -80 إلى 200 درجة مئوية؛ بتف: 0 إلى 85 درجة مئوية؛ نوع درجة الحرارة المرتفعة: أكبر من 400 درجة مئوية
تصنيف الضغط: النوع القياسي: DN15 إلى DN50: 4.0 ميجا باسكال؛ DN80 إلى DN200: 1.6 ميجا باسكال؛ نوع خاص: DN15 إلى DN50: 25 ميجا باسكال؛ DN80 إلى DN200: 16 ميجا باسكال؛ النوع المغلف: 1.6 ميجا باسكال
اللزوجة المتوسطة: DN15 < 5 مللي باسكال · ثانية (F15.1 – F15.3)؛ DN15 < 30 مللي باسكال · ثانية (F15.4–F15.8)؛ DN25 π < 250 مللي باسكال · ثانية؛ DN50-150 < 300 مللي باسكال·ثانية
