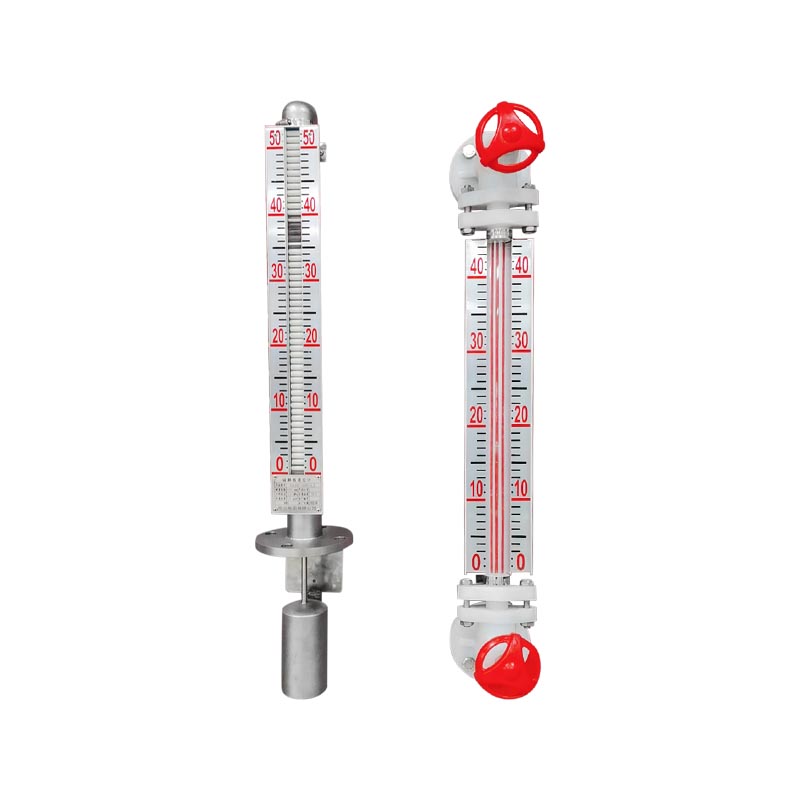

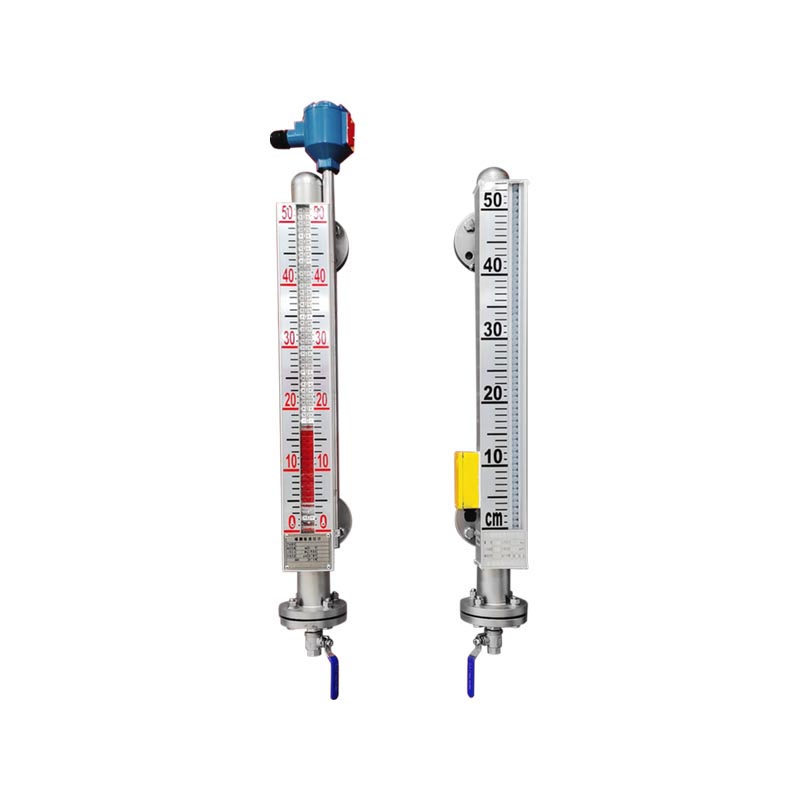

سلسلة XGUHZ-50C من مقياس مستوى التعويم المغناطيسي

تم تطوير سلسلة XGUHZ-50C من أجهزة قياس مستوى التعويم المغناطيسي من قبل الشركة بناءً على إدخال أجهزة قياس مستوى أجنبي مماثلة. وفقاً للمعيار HG/T21584-95 لوزارة الصناعة الكيميائية، تم تطوير نوع جديد من أجهزة قياس مستوى السائل. من أجل ضمان الموثوقية والتفوق الفني للمنتج، فإن جميع الأجزاء الرئيسية للأداة هي جودة المواد الخام أو المكونات المستوردة. يمكن أن تحل محل المنتجات المماثلة بالكامل في الداخل والخارج. موثوقة وآمنة وعملية وتستخدم على نطاق واسع في قياس ومراقبة درجات الحرارة العالية والضغط العالي والسوائل المسببة للتآكل. يستخدم مقياس مستوى اللوحة المغناطيسية من سلسلة UHZ-50C على نطاق واسع في الطاقة الكهربائية والبترول والكيميائية والمعادن وحماية البيئة والبحرية والبناء والغذاء وغيرها من الصناعات لقياس مستوى السائل والتحكم فيه في عملية الإنتاج. يمكن استخدام سلسلة XGUHZ-50C من أجهزة قياس التعويم المغناطيسي في مختلف الأبراج والخزانات والأخاديد والحاويات من النوع الكروي للكشف عن مستوى السائل المتوسط ​​في الغلايات وغيرها من المعدات. يمكن استخدام مقياس مستوى اللوحة المغناطيسية من سلسلة UHZ مع إحكام عالي، ومانعة للتسرب، ومناسب لدرجة الحرارة العالية، والضغط العالي، ومقاومة التآكل. إنه يعوض عن مؤشر مستوى السائل للوحة الزجاجية (الأنبوب)، ووضوح الفقراء، وسهل التمزق، وله عيوب أخرى، وعملية قياس عدم وجود منطقة عمياء برمتها، تظهر نطاق قياس واضح. يستخدم مقياس مستوى اللوح المغناطيسي للأجزاء والمكونات 1Cr18Ni9Ti، 316L، 0Cr18Ni9Ti، 1Cr18Ni9Ti PTFE (PTFE)، PP، PVC، ومواد أخرى، والمكونات المستوردة. لديها موثوقية ممتازة ومقاومة للتآكل. يمكن إنتاج سلسلة UHZ-50 من مستويات التعويم المغناطيسي وفقًا لبيئات العمل المختلفة للتكيف مع مجموعة متنوعة من البيئات ومقاييس مستوى الوسائط المختلفة، والتي تشمل: مقياس مستوى الوجه المغناطيسي المضاد للتآكل من النوع UHZ-50F، وسترة عازلة للحرارة، ومقياس مزدوج المستوى مغناطيسي عالي الضغط ودرجة الحرارة العالية، ومقياس مستوى التعويم المغناطيسي المثبت على الأعلى UHZ-50D. جهاز إرسال مستوى التعويم المغناطيسي من النوع العلوي UHZ-50S وجهاز التحكم. سلسلة UHZ-50C من مقياس مستوى التعويم المغناطيسي بواسطة: الجسم، صندوق لوحة الدوران (You Hong، لوحة بيضاء، تعويم مغناطيسي صغير)، غطاء الحافة، إلخ. قياس مستوى السائل لجميع أنواع حاويات السوائل. يمكن استخدام مقياس مستوى اللوح المغناطيسي لدرجات الحرارة المرتفعة، ومقاومة الانفجار، ومقاومة التآكل، والأطعمة والمشروبات، وما إلى ذلك. مستوى السائل في العرض الموضعي أو العرض والتحكم عن بعد. يمكن أن يتم ذلك بختم عالي، مانع للتسرب ودرجة حرارة عالية، ضغط عالي، لزوجة عالية، ظروف تآكل قوية، قياس آمن وموثوق لمستوى السائل، عملية القياس بأكملها ليست منطقة عمياء، الشاشة واضحة، القراءة بديهية، ونطاق القياس كبير، مع إنذار مستوى السائل LK، مفتاح التحكم، يمكن تحقيق إنذار الحد العلوي والسفلي والتحكم في مستوى السائل أو مستوى الحدود، مع جهاز إرسال مستوى السائل LB يمكن أن يكون مستوى السائل، تحويل إشارة الواجهة القياسية إلى خط ثانٍ 4 ~ 20mADC، الكشف عن بعد، التعليمات، التسجيل والتحكم.

ميزات المنتج:
1. هيكل بسيط، تثبيت محكم، لا يوجد صيانة خاصة؛
2. العرض المباشر لمستوى السائل. لا يتأثر بارتفاع درجة الحرارة، والتدفق، وسهل التدفق، وسهل الحرق، والسامة، وغيرها من الخصائص؛
3. لا يوجد مصدر طاقة العمل. لا حاجة لفصل القضية. يمكن أيضًا إظهار مستوى التغيير والإنذار؛
4. يمكن استخدامها للفراغ، الضغط العالي، بيئة درجة الحرارة العالية، ويمكن أيضا تطبيق متوسطة الكثافة المنخفضة؛
5. مقاومة التآكل، مناسبة لمعظم السوائل المسببة للتآكل.

صناعات التطبيق الرئيسية:
1. صناعة البتروكيماويات
خزان تخزين الزيت الخام، غلاية التفاعل، برج التقطير، خزان المذيبات، خزان تخزين القاعدة الحمضية، جهاز فصل الزيت والغاز؛ قياس النفط الخام والديزل والبنزين والمذيبات المختلفة والوسائط الكيميائية الحمضية القاعدية.
2. صناعة المواد الكيميائية الفحم / الأسمدة
محطة تحويل الفحم إلى النفط، والأمونيا الاصطناعية، ومصنع اليوريا، وخزان الميثانول، وخزان المياه المتداولة، وخزان المكثفات، ومراقبة مستوى السائل في صهاريج التخزين في ظل ظروف درجة الحرارة العالية والضغط العالي.
3. صناعة الطاقة (الطاقة الحرارية، التوليد المشترك للطاقة)
مزيل الهواء، المكثف، سخان الضغط العالي والمنخفض، خزان المياه، خزان الصرف الصحي؛ يتم مطابقة مستوى السائل في الخزان المساعد للغلاية مع إشارات الإرسال عن بعد إلى DCS.
4. معالجة المياه وحماية البيئة
محطة معالجة مياه الصرف الصحي، محطة المياه النقية، إعادة استخدام المياه المستصلحة، صهاريج تخزين المواد الكيميائية (PAC، PAM، خزانات المواد الكيميائية الحمضية)، خزان تنظيم مياه الصرف الصحي؛ خزان إمدادات المياه البلدية.
5. صناعة الأدوية
خزان التفاعل، خزان المكونات، خزان التخمير، خزان تخزين المياه النقية؛ مقياس مستوى التعويم المغناطيسي الصحي، مناسب لظروف العمل الصيدلانية النظيفة.
6. الأطعمة والمشروبات
التخمير والمشروبات والحبوب ومعالجة الزيوت؛ صهاريج التخزين، وخزانات المكونات، واستخدام المواد الصحية والمضادة للتآكل، وقياس زيت الطعام، والشراب، ومرق التخمير.

نقاط البيع الأساسية:
1. العرض في الموقع بديهي ولا يتطلب مصدر طاقة
باستخدام أداة التوصيل المغناطيسي لدفع لوحة التقليب/عمود التقليب لعرض مستوى السائل، تكون الحدود الحمراء والبيضاء واضحة في لمحة ويمكن رؤيتها أيضًا من مسافة بعيدة. لا يستهلك كهرباء ويمكن استخدامه حتى في حالة انقطاع التيار الكهربائي.
2. هيكل بسيط، موثوقية عالية، وعمر طويل
يتكون الجسم الرئيسي من أسطوانة، وعائمة، وعمود قلاب مغناطيسي، مع عدم وجود مكونات نقل معقدة، ومعدل فشل منخفض، والحد الأدنى من الصيانة، والاستخدام المستقر على المدى الطويل.
3. الختم الجيد وعدم التسرب
الأجزاء المتوسطة والمؤشرة معزولة تمامًا (نقل الاقتران المغناطيسي)، دون التعرض لخطر التسرب من الأنابيب الزجاجية التقليدية/الألواح الزجاجية، مما يجعلها أكثر ملاءمة للوسائط السامة والقابلة للاشتعال والتآكل.
4. التكيف مع ظروف العمل القاسية
يمكن أن يتحمل درجات الحرارة العالية (حتى 400 درجة مئوية)، والضغوط العالية (حتى PN40)، والتآكل القوي، ويمكنه تغطية معظم ظروف العمل ببطانة/مواد اختيارية (PP، PTFE، 304/316L).
5. آمنة ومقاومة للانفجار، ومناسبة للبيئات الخطرة
الجسم عبارة عن هيكل ميكانيكي خالص، مع أجهزة إرسال عن بعد اختيارية للسلامة/المقاومة للانفجار، وهي مناسبة جدًا للبيئات القابلة للاشتعال والانفجار مثل صهاريج البترول والكيماويات والتخزين.
6. يمكن تركيب ناقل الحركة عن بعد لتحقيق الذكاء

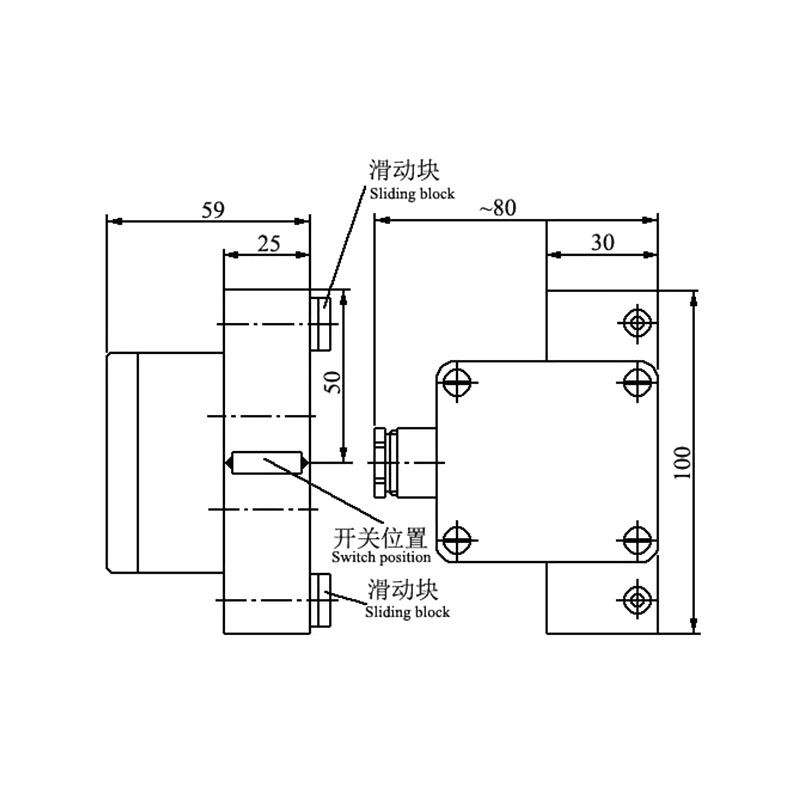

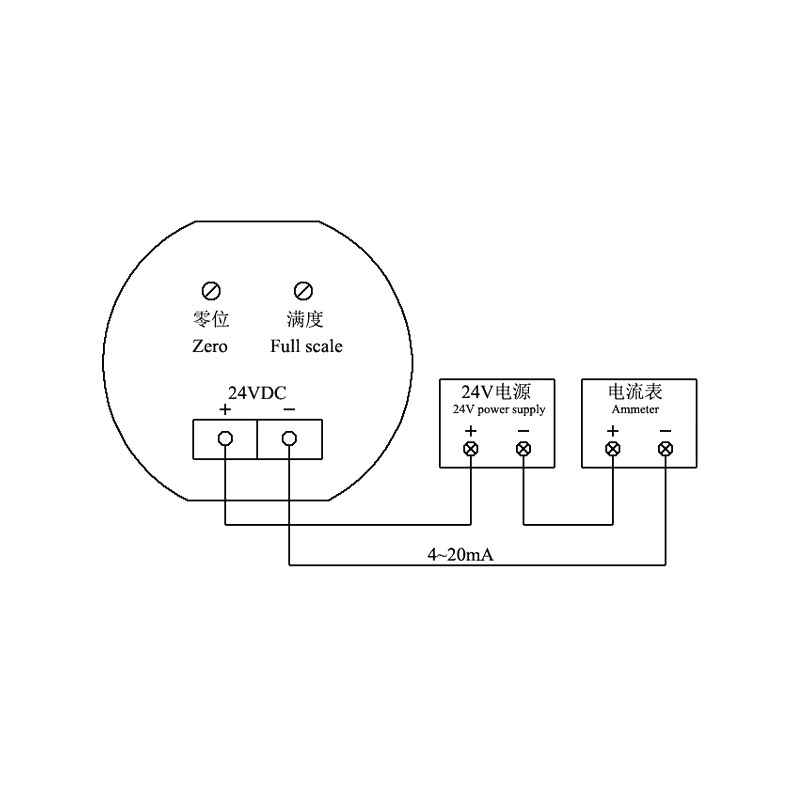

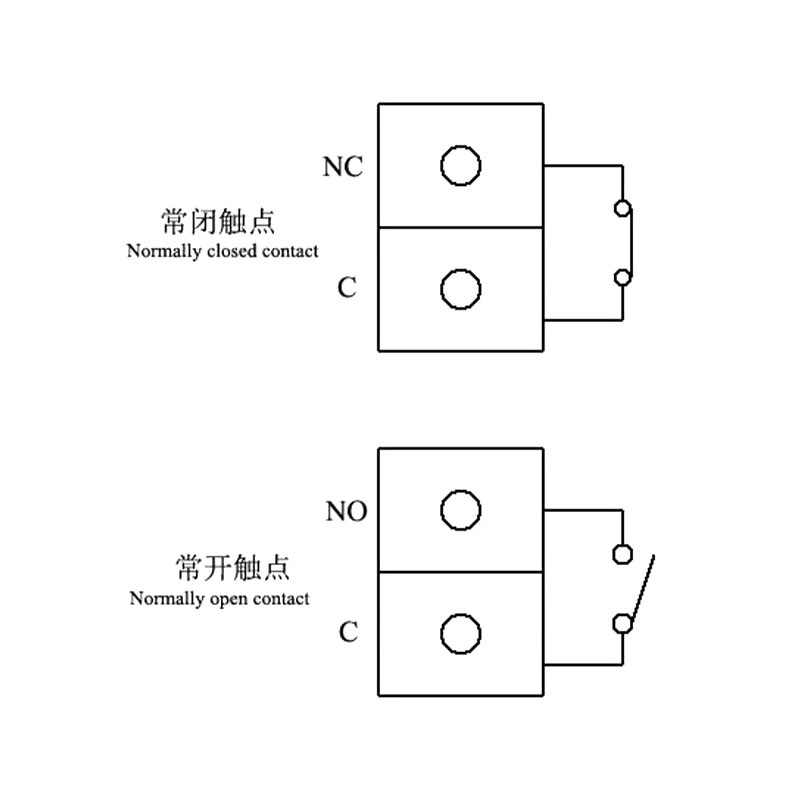

جهاز إرسال عن بعد بمفتاح القصب/التقبيض المغناطيسي الاختياري، قادر على إخراج 4-20 مللي أمبير، HART، RS485، وإشارات أخرى، متصل بـ DCS/PLC للمراقبة المركزية، ويمكن أيضًا تجهيزه بمفتاح مستوى السائل لإنذار الحد العلوي والسفلي.
7. نطاق قياس كبير وتركيب مرن
يمكن أن يتراوح ارتفاع القياس من بضع مئات من المليمترات إلى أكثر من عشرة أمتار، مع طرق تركيب متعددة بما في ذلك التركيب الجانبي، والتركيب العلوي، والتركيب الجانبي، وهو مناسب لمختلف أجسام الخزانات.

ملاحظات التطبيق:
1. يجب على معدات المستخدم الموجودة على الحافة الانتباه إلى ضمان تحمل موضع النموذج في التصنيع واللحام،
وإلا فإنه سوف يؤثر على التثبيت والاستخدام.
2. يجب تركيب مقياس مستوى السائل بشكل عمودي. يجب أن يكون العمودي أقل من 5 درجات.
3. يُطلق على مخطط هيكل الشكل "L1" اسم مقياس مستوى السائل المغناطيسي المثبت على الجانب "مسافة أنبوب Shen" (يُسمى أيضًا
المنطقة العمياء). هذه معلمة مهمة يجب على المستخدم فهمها. إنها معلمة مهمة في المعلمات الأساسية لقياس مستوى السائل.
وفقا لنظرية أرخميدس، يعتمد طول مقياس مستوى الطفو المغناطيسي على الكثافة المقاسة
وسط سائل. كلما كانت كثافة الوسط السائل أصغر، كلما كان أنبوب الرصاص العائم المغناطيسي أطول من الرصاص السفلي
الأنبوب إلى الجزء السفلي من طول "مسافة أنبوب شين" هو؛ على العكس من ذلك، كلما كان أقصر. تصميم لسهولة
تصميم. يمكن استخدام الاستخدام الصحيح من قبل المستخدمين، والتركيب، وكثافة السائل النموذجية الخاصة، وطاولة التحكم في الحوض
مرجع.
4. لمنع العابرين، فإن العوامة المغناطيسية في القناة الرئيسية لديها حركة وتأثير عالي السرعة. مقياس مستوى السائل: كاثي
سوف يستخدم عوامة مغناطيسية مثبتة في الجزء السفلي من أنبوب السائل الرصاصي. يجب أن يتم تثبيت المستخدمين قبل تثبيت
استخدام البطاقة قبل أن تتمكن من التثبيت.
5. يجب تركيب مقياس مستوى السائل عموديًا لضمان تحرك العوامة المغناطيسية بحرية في الأنبوب الرئيسي.
6. يجب أن يكون جهاز قياس مستوى السائل والحاوية مزودين بصمام إيقاف لقطع المواد للتنظيف والصيانة.            7. مقياس مستوى السائل: ليس هناك وعد بالدقة؛ وسوف يؤثر بشكل مباشر على التشغيل العادي لمقياس مستوى السائل.
8. بعد تركيب مقياس مستوى السائل، مغناطيس للتصحيح: لدليل العمود المغناطيسي المزدوج، لجعل الصفر أقل يظهر باللون الأحمر، والصفر أو أكثر يظهر اللون الأبيض.
9. مقياس مستوى السائل: أولاً، قم بفتح صمام أنبوب السائل الرصاصي. دع السائل يتوازن في الأنبوب الرئيسي،
تجنب الوسط السائل مع الارتفاع السريع في اختلاف الطفو، الناتج عن فشل الوجه المغناطيسي أو الفوضى (في حالة هذه الظاهرة، يمكن أن يكون هناك إعادة معايرة مغناطيسية).
10 شفة ذات نهاية مفتوحة: عند استخدام تعويم مغناطيسي، انتبه إلى جانب الطرف المغناطيسي مع اتجاه مغناطيسي لأعلى، لا يمكن قلبه.
11 . مقياس مستوى السائل: يجب ألا يكون هناك شوائب صلبة أو شوائب مغناطيسية تدخل لتجنب عرقلة الطفو وإضعاف الطفو.
12. بحسب وسائل الإعلام، في الأنبوب الرئيسي لصمام الصرف الصحي، إزالة الرواسب الموجودة في الأنبوب.
