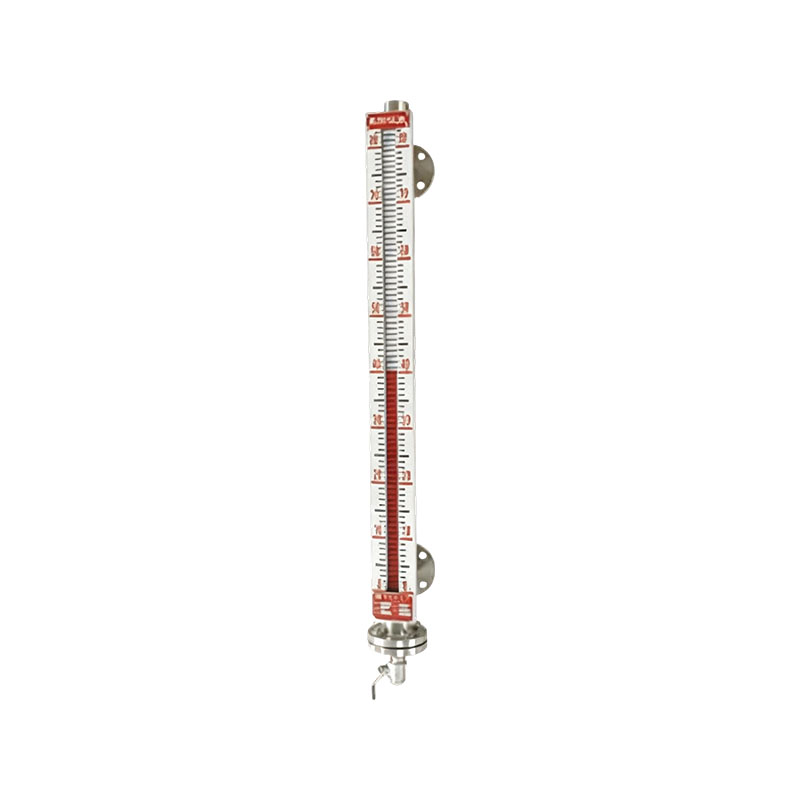

مقياس المستوى المغناطيسي من سلسلة XG/JYZX

مقياس المستوى المغناطيسي من سلسلة XG/JYZX، المعروف أيضًا باسم عمود الوجه المغناطيسي أو لوحة الوجه المغناطيسية. يمكن لمقياس مستوى التعويم المغناطيسي قياس مستوى السائل بشكل آمن وموثوق تحت درجة الحرارة العالية والضغط العالي واللزوجة العالية وظروف التآكل القوية. القراءة بديهية، والشاشة لافتة للنظر، ونطاق القياس كبير. مجهزة بمفاتيح صغيرة وأجهزة إرسال عن بعد لمستوى السائل، يمكنها تحقيق إنذارات الحد العلوي والسفلي والتحكم في مستوى السائل (الحدود)، بالإضافة إلى الكشف والتحكم عن بعد. يتم استخدام منتجات سلسلة قياس مستوى السائل المغناطيسي على نطاق واسع لقياس مستوى السائل والتحكم فيه في العديد من الصناعات مثل الطاقة والبترول والكيماويات والمعادن وحماية البيئة والأدوية والغذاء وما إلى ذلك. يتم توصيل مقياس مستوى عمود الطفو المغناطيسي من سلسلة XG/JYZX بالحاوية من خلال شفة جانبية، بحيث تكون التغييرات في السائل في مقياس المستوى متوافقة فعليًا مع التغيرات في مستوى السائل داخل الحاوية. إن العوامة الأسطوانية داخل حجرة قياس المستوى ولوحة الوجه المغناطيسية والمفتاح خارج مقياس المستوى هي في الواقع مجموعة من الأنظمة المغناطيسية. يؤثر العوامة الأسطوانية على العمود القلاب داخل لوحة القلاب والمكونات المغناطيسية الموجودة داخل المفتاح من خلال مجال مغناطيسي، وبالتالي عرض تغيرات مستوى السائل خطيًا.
تم تجهيز عمود التقليب للوحة التقليب المغناطيسية بفولاذ مغناطيسي عمودي صغير، ويتم وضع جميع أعمدة التقليب بالتساوي في فتحات الألومنيوم مع مسافة نصف قطرية تبلغ 10 مم. نصف أعمدة التقليب بيضاء، والنصف الآخر أحمر. عندما يرتفع وينخفض ​​مستوى السائل في مقياس المستوى، تتحرك العوامة وفقًا لذلك، ويقوم شعاع المجال المغناطيسي للمغناطيس الدائم المثبت على قمته بتشغيل عمود الوجه المغناطيسي للوحة الدوارة للخارج لتدوير 180 درجة. وعندما يرتفع مستوى السائل يتغير من الأبيض إلى الأحمر. وعلى العكس من ذلك، عندما ينخفض ​​مستوى السائل، يتغير لون عمود التقليب من الأحمر إلى الأبيض. بهذه الطريقة، يمكن لعمود التقليب أن يعكس التغيرات في مستوى السائل داخل الحاوية دون الحاجة إلى أي مصدر طاقة. إنه يوفر وسيلة وطريقة آمنة وموثوقة للكشف عن مستوى السائل في الوسائط القابلة للاشتعال والانفجار والسامة عن طريق عزل الوسائط السائلة تمامًا عن مؤشرات القياس.
يتم استخدام مستشعر مستوى السائل UQZ لقياس مستوى السائل ونقل الإشارات مع أجهزة قياس مستوى الطفو المغناطيسي من سلسلة JYZK. يتم تحويل إشارة المقاومة المقابلة لمستوى السائل إلى خرج إشارة تيار قياسي بواسطة جهاز الإرسال.
ينقسم المفتاح المغناطيسي من سلسلة UK إلى مفاتيح مغناطيسية عادية ومفاتيح مغناطيسية ثنائية الاتجاه، ويتم استخدامه مع مقياس مستوى التعويم المغناطيسي من سلسلة المياه XG/JJZK.

ميزات المنتج:
1. الهيكل بسيط، قوي، وموثوق، ولا يتطلب صيانة خاصة.
2. يتم عزل الوسط السائل ومؤشر القياس تمامًا.
3. يمكنه قياس والإشارة إلى مستوى السائل للسوائل المسببة للتآكل، القابلة للاشتعال، السامة، المهتزة، والملوثة، وهو مناسب لبيئات درجة الحرارة العالية والضغط العالي.
4. عرض عمود الوجه المغناطيسي. لا حاجة لإمدادات الطاقة الخارجية. يمكن نقل نتائج القياس عن بعد من خلال الدائرة، مما يحقق التحكم والكشف عن بعد.
5. بالإضافة إلى النوع الأساسي، هناك أشكال مختلفة من أجهزة قياس مستوى السائل مثل نوع درجة الحرارة العالية والضغط المنخفض، ونوع درجة الحرارة المرتفعة والضغط العالي، ونوع الغلاف، والنوع المثبت في الأعلى، والنوع المضاد للتآكل، ونوع الغاز السائل، والنوع المقاوم للصقيع، وما إلى ذلك. صناعة التطبيقات:
1. صناعة البتروكيماويات: صهاريج التخزين المختلفة والمفاعلات والخزانات العازلة والأبراج المستخدمة لمراقبة مستويات السوائل والمواقع الحدودية.
2. معالجة المياه وحماية البيئة: قياس مستويات السوائل في خزانات الجرعات، وصهاريج تخزين مياه الصرف الصحي، وخزانات المياه المتداولة، وصهاريج تخزين المياه النقية.
3. الطاقة الحرارية والكهربائية: مراقبة مستويات السوائل في خزانات الماء الساخن، وخزانات المياه غير المؤكسجة، والمبادلات الحرارية، وحاويات المعدات المساعدة.
4. الصناعات الخفيفة والأغذية والأدوية: الكشف عن مستوى السائل لخزانات المكونات، وخزانات التخمير، وخزانات الطبخ، وخزانات تخزين المواد الخام.
