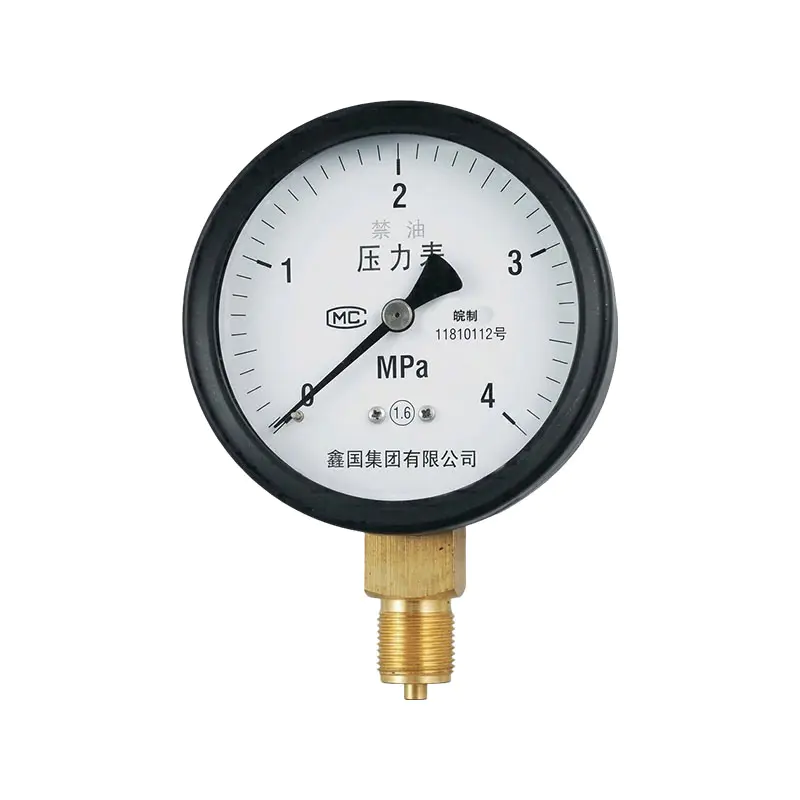

مقياس الضغط العام من سلسلة XG/Y

Name: مقياس الضغط العام من سلسلة XG/Y
Rating: 5 (99 reviews)

مقياس الضغط العام من سلسلة XG/Y عبارة عن مقياس ضغط ميكانيكي بحت في الموقع مع أنبوب زنبركي من سبائك النحاس من النوع C كعنصر استشعار الضغط. لا يتطلب مصدر طاقة خارجي ويعتمد على أنبوب الزنبرك لتوليد تشوه مرن تحت ضغط الوسط. يتم تضخيم الإزاحة بواسطة آلية نقل الحركة، ويقرأ مؤشر القيادة مباشرة قيمة الضغط على القرص. يستخدم لقياس ضغط الغازات والسوائل والأبخرة غير المتفجرة وغير البلورية وغير المتصلبة وغير المسببة للتآكل لسبائك النحاس، وهو أداة صناعية عالمية لقياس الضغط الأساسي يمكن استخلاصها من الاتصالات الكهربائية المقاومة للصدمات والمدعمة مغناطيسيًا، وناقل المقاومة عن بعد، ونماذج مختلفة أخرى. مواصفات قطر المقياس كاملة ومناسبة للاستخدام مع مضخات المياه التقليدية وأوعية الضغط والمعدات الهيدروليكية.

مزايا المنتج:
1. هيكل قياس ضغط أنبوب الزنبرك الميكانيكي لديه مبدأ ناضج وبسيط، ولا يتطلب مصدر طاقة، ويمكنه قراءة قيم الضغط مباشرة في الموقع، مما يجعله بديهيًا وموثوقًا في الاستخدام.
2. فعالية عالية من حيث التكلفة، هيكل مبسط، مكونات موحدة، تكلفة شراء منخفضة، تستخدم على نطاق واسع في ظروف الضغط الساكن التقليدية غير المسببة للتآكل.
3. سهلة التركيب والتشغيل، واجهة مترابطة قياسية، يمكن استخدامها مباشرة عن طريق الشد، لا حاجة لتصحيح الأخطاء، وسهولة الصيانة.
4. المواصفات والنطاقات كاملة، مع مجموعة واسعة من النطاقات والأقطار، المناسبة للمعدات العامة مثل مضخات المياه وأوعية الضغط والأنظمة الهيدروليكية العادية.

نقاط البيع الرئيسية:
1. قياس ضغط أنبوب الزنبرك الميكانيكي النقي، لا يتطلب مصدر طاقة، قراءة بصرية مباشرة في الموقع، مبدأ ناضج ومستقر.
2. فعالية عالية من حيث التكلفة، مكونات موحدة، تكاليف شراء منخفضة، مناسبة لعدد كبير من ظروف العمل التقليدية.
3. تركيب جاهز للاستخدام دون تصحيح الأخطاء، واجهة مترابطة عالمية، يمكن تشديدها للعمل، سهلة الفك والصيانة.
4. المواصفات والنطاقات كاملة، بأقطار ونطاقات متعددة للاختيار من بينها، ومناسبة للمعدات العامة مثل مضخات المياه وأوعية الضغط والأنظمة الهيدروليكية العادية.

اتصل بنا

السابق:لا مقال سابق التالي:XG／YA -100 、 150 سلسلة قياس ضغط الأمونيا

FAQ Performance Specifications

س 1: ما هي المادة التي يتكون منها مكون التيار الزائد لمقياس الضغط العام، وهل يمكنه قياس الوسائط المسببة للتآكل؟
ج: مكونات التيار الزائد لأجهزة قياس الضغط التقليدية مصنوعة في الغالب من سبائك النحاس، وهي مناسبة فقط للوسائط الجافة وغير القابلة للتآكل. لا يمكن استخدام الوسائط المسببة للتآكل مباشرة، وينبغي اختيار أجهزة قياس الضغط المصنوعة من الفولاذ المقاوم للصدأ. بالنسبة للوسائط شديدة التآكل والحبيبية، يجب استخدام مقاييس ضغط الحجاب الحاجز.

س2: هل يمكن استخدام أجهزة قياس الضغط العامة في الموقع للمضخات والضواغط ذات الاهتزازات العالية؟
ج: غير مناسب. يمكن أن تتسبب بيئات الاهتزاز ونبض الضغط في اهتزاز المؤشر وتلف أنبوب الزنبرك. يوصى باستخدام مقياس ضغط مقاوم للصدمات في ظروف العمل هذه.

س3: هل يمكن الاستمرار في استخدام مؤشر قياس الضغط إذا لم يعود إلى الصفر؟
ج: إذا لم يتمكن المؤشر من العودة إلى الصفر، ويرجع ذلك في الغالب إلى تأثير الضغط الزائد الذي يتسبب في تشوه أنبوب الزنبرك، ولم يعد القياس دقيقًا. لا ينصح بالاستمرار في الاستخدام ويجب استبدال الأداة.

س 4: هل أجهزة قياس الضغط العامة لها متطلبات لدرجة الحرارة للاستخدام؟
ج: لا ينبغي أن تكون درجة الحرارة المتوسطة مرتفعة للغاية، لأن درجات الحرارة المرتفعة يمكن أن تؤثر على الدقة بل وتؤدي إلى تلف المكونات الداخلية. عندما تكون درجة حرارة الوسط مرتفعة ينصح بتركيب أنابيب تبديد الحرارة لتقليل درجة حرارة الوسط الداخل إلى الجسم.

نطاق القياس وفئة الدقة

نموذج	XG-Y-40 XG-Y-40Z	XG-Y-60، XG-Y-60Z XG-Y-60T، XG-Y-60ZT	XG-Y-100، XG-Y-100T، XG-Y-100ZT XG-Y-150، XG-Y-150T، XG-Y-150ZT	XG-Y-200 XG-Y-250
فئة الدقة	2.5	2.5	1.5	1.5
نطاق القياس (ميغاباسكال)		0~0.1، 0.16، 0.25، 0.4، 0.6، 1، 1.6، 2.5، 4، 6		0 ~ 0.6، 1، 1.6، 2.5، 4، 6
		0~10، 16، 25، 40	0~10، 16، 25، 40, 60, 100
	-0.1~0.06، 0.15، 0.3، 0.5، 0.9، 1.5، 2.4

ظروف التشغيل البيئية: -40~70 درجة مئوية، الرطوبة النسبية ≥85%
تأثير درجة الحرارة: عندما تنحرف درجة حرارة التشغيل عن 20 ±5 درجة مئوية، يجب ألا يتجاوز الخطأ 0.4%/10 درجة مئوية
