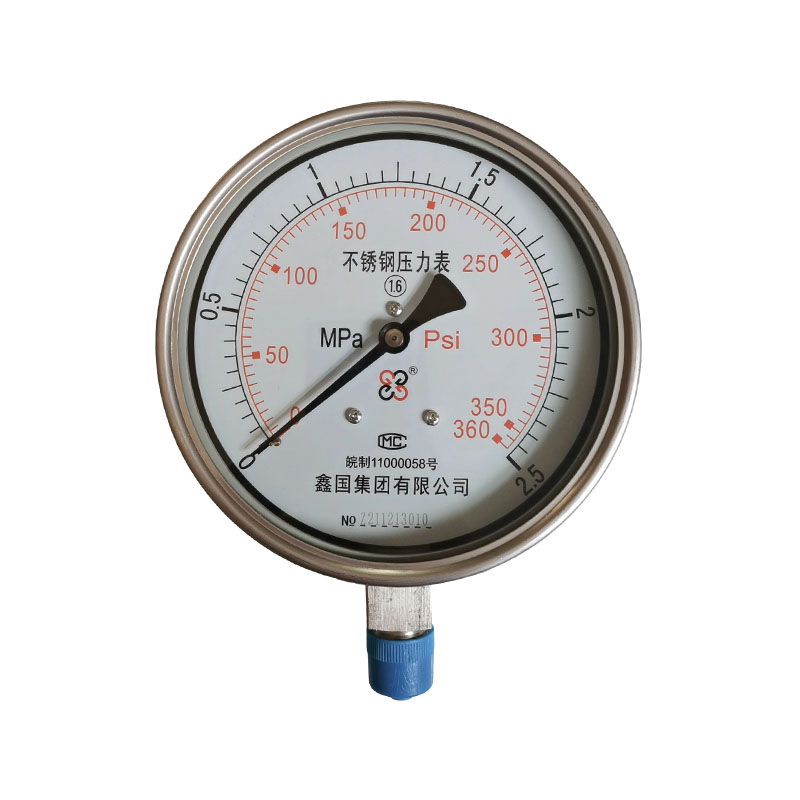

سلسلة XG/Y-B جميع أجهزة قياس الضغط المصنوعة من الفولاذ المقاوم للصدأ

Name: سلسلة XG/Y-B جميع أجهزة قياس الضغط المصنوعة من الفولاذ المقاوم للصدأ
Rating: 5 (99 reviews)

إن مقياس الضغط المصنوع بالكامل من الفولاذ المقاوم للصدأ من سلسلة XG/Y-B عبارة عن مقياس ضغط مؤشر ميكانيكي مع أنبوب زنبركي من الفولاذ المقاوم للصدأ كعنصر استشعار الضغط. المفصل، أنبوب الزنبرك، العلبة، ووسائط التلامس الأخرى والغطاء الخارجي كلها مصنوعة من الفولاذ المقاوم للصدأ (304/316 اختياري)، بالاعتماد على التشوه المرن لأنبوب الزنبرك، المضخم بواسطة حركة الترس، وعرض ضغط الوسط المقاس في الموقع. تنقسم هذه السلسلة إلى أنواع مملوءة بالزيت عادية ومقاومة للصدمات، ومناسبة للغازات ضعيفة التآكل والوسائط السائلة، ويمكنها التعامل مع الظروف الرطبة والمتربة والاهتزازات قليلاً. يتم استخدامه على نطاق واسع لمراقبة ضغط المعدات البترولية والكيميائية والمعدنية وغيرها.

مزايا المنتج:
1. مقاومة قوية للتآكل
الموصلات وأنابيب الزنبرك والعلبة كلها مصنوعة من الفولاذ المقاوم للصدأ (304/316)، وهو مقاوم للماء والأحماض والقلويات والملح وبعض الغازات المسببة للتآكل والوسائط السائلة. ليس من السهل الصدأ أو الأكسدة، وهو مناسب لظروف العمل الرطبة والتآكل، ويطيل عمر خدمة الجهاز.
2. القدرة على التكيف البيئي الجيد
الغلاف مقاوم لبخار الماء والغبار، ويمكن استخدامه أيضًا في الظروف الخارجية والرطبة والخارجية. إنها أقل عرضة للصدأ وتلف القشرة، ومقارنة بمقاييس ضغط القشرة الحديدية العادية، فقد تحسنت مقاومتها للتآكل البيئي بشكل كبير.
3. توافق واسع للوسائط
منطقة التلامس مع الوسيط مصنوعة من الفولاذ المقاوم للصدأ، والذي يمكنه قياس وسائط المعالجة المسببة للتآكل وتجنب الأعطال مثل تسرب الزيت والمؤشرات غير الدقيقة الناتجة عن تآكل أنابيب الزنبرك النحاسية ذات قياس الضغط العادي بواسطة الوسيط.
4. قوة هيكلية عالية
تتميز العلبة المصنوعة من الفولاذ المقاوم للصدأ بقوة ميكانيكية عالية، ومقاومة للصدمات، ولا تتشوه أو تتلف بسهولة؛ بعد إقرانها بهيكل مملوء بالزيت ومقاوم للصدمات، يمكن أيضًا تكييفها مع المعدات المقاومة للاهتزاز ومقاومة نبض الضغط مثل المضخات والضواغط.
5. آمنة وموثوقة، وليس من السهل أن تسرب
تتمتع مكونات الفولاذ المقاوم للصدأ بشكل عام بتقنية لحام جيدة وأداء إغلاق ممتاز وليست عرضة للتسرب المتوسط. يتم استخدامها في التطبيقات الكيميائية وأوعية الضغط التي تتطلب أداء إغلاق عاليًا، مما يقلل من مخاطر السلامة.

نقاط البيع الأساسية:
1. الآلة بأكملها مصنوعة من مادة الفولاذ المقاوم للصدأ، مع الهيكل، الموصل، وأنبوب الزنبرك كلها مصنوعة من الفولاذ المقاوم للصدأ. تتوفر خيارات 304/316، وهي لا تخاف من التآكل الحمضي والقلوي أو البيئات الخارجية الرطبة، وتودع الساعات الصدأ والتعفن.
2. مقاومة التآكل ومقاومة التآكل المتوسط، مما يمنع تآكل قلب النحاس أو ثقبه أو تسرب الوسط أو أخطاء المؤشر العالقة، والتكيف مع ظروف عمل السائل والغاز المسببة للتآكل.
3. هيكل اختياري مملوء بالزيت ومقاوم للصدمات ومقاوم للاهتزاز وتأثير الضغط. جسم المضخة والضاغط ومؤشر مجال الضغط النابض لا يهتز، والقراءة واضحة ومستقرة.
4. عملية اللحام المختومة، أداء الختم الجيد، تسرب أقل للوسط، استخدام أكثر أمانًا في الأوعية الكيميائية وأوعية الضغط.
5. قوة ميكانيكية عالية، حافظة مضادة للتصادم، مقاومة للغبار والماء، ولا تتلف بسهولة بسبب الاستخدام طويل الأمد في ورش العمل الخارجية والرطبة.

اتصل بنا

السابق:XG/Y-M سلسلة قياس ضغط الحجاب الحاجز التالي:لا مقال لاحق

FAQ Performance Specifications

س 1: ما هو الفرق الرئيسي بين مقياس الضغط الكامل المصنوع من الفولاذ المقاوم للصدأ ومقياس الضغط العادي؟
ج: تجهيزات قياس الضغط العادية وأنابيب الزنبرك مصنوعة في الغالب من سبائك النحاس، والعلبة مصنوعة من الحديد، وهي مناسبة فقط للوسائط الجافة غير القابلة للتآكل. إن علبة قياس الضغط والموصل وأنبوب الزنبرك المصنوعة بالكامل من الفولاذ المقاوم للصدأ كلها مصنوعة من الفولاذ المقاوم للصدأ 304/316، وهو مقاوم للتآكل الحمضي والقلوي والرطوبة. يمكن استخدامه في الوسائط المسببة للتآكل والظروف الخارجية الرطبة ولا يصدأ أو يتآكل بسهولة، مما يؤدي إلى عمر خدمة أطول.

Q2: كيفية اختيار 304 و 316 الفولاذ المقاوم للصدأ؟
ج: اختر 304 للمياه العادية والغازات المسببة للتآكل الضعيف والبيئات الرطبة العامة؛ عند مواجهة الأحماض القوية، ورذاذ الملح، ومياه البحر، والوسائط الكيميائية شديدة التآكل، يوصى باستخدام الفولاذ المقاوم للصدأ 316، الذي يتمتع بمقاومة أقوى للتآكل.

س 3: هل يمكن استخدام جميع مقاييس الضغط المصنوعة من الفولاذ المقاوم للصدأ في منافذ المضخة ذات الاهتزاز العالي؟
ج: بالتأكيد، يوصى باختيار مقياس ضغط مصنوع من الفولاذ المقاوم للصدأ مملوء بالزيت ومقاوم للصدمات. مملوء داخليًا بزيت التخميد، يمكنه عزل نبض الضغط، وقمع اهتزاز المؤشر، وهو مناسب للمواقع ذات الاهتزازات الكبيرة مثل المضخات والضواغط؛ الموديلات الخالية من الزيت ليست مناسبة لظروف الاهتزاز القوية.

س 4: ما هي الأخطاء الشائعة لجميع أجهزة قياس الضغط المصنوعة من الفولاذ المقاوم للصدأ؟
ج: من الشائع حدوث تلف بسبب الضغط الزائد، والانسداد المتوسط، وتلف تأثير التثبيت. الاستخدام طويل الأمد خارج النطاق ممنوع منعا باتا؛ يُنصح باستخدام جهاز العزل الغشائي عندما يحتوي الوسط على شوائب وبلورات؛ يمكن أن يؤدي تثبيت الانحناءات العازلة أثناء التثبيت إلى تقليل تأثير الضغط وإطالة عمر الأداة بشكل فعال. يجب معايرة الأداة بانتظام لضمان الدقة.

نطاق المقياس ومستوى الدقة

نموذج	نطاق النطاق (ميغاباسكال)	فئة الدقة
XG-Y-60B	0 ~ 0.6، 1، 1.6، 2.5، 4، 6، 10، 16، 25، 40، 60-0.1 ~ 0.5، 0.9، 1.5، 2.4	2.5
XG-Y-63B
XG-Y-100B	0 ~ 0.1، 0.16، 0.25، 0.4، 0.6، 1، 1.6، 2.5، 4، 6، 10، 16، 25، 40، 60-0.1 ~ 0، 0.06، 0.15، 0.3، 0.5، 0.9، 1.5، 2.4	1.5
XG-Y-150B
XG-Y-103B
XG-Y-153B

البند	المواصفات
درجة حرارة التشغيل المحيطة	5 ~ 55 درجة مئوية (علبة مملوءة بالجلسرين)
	-25 ~ 55 درجة مئوية (علبة مملوءة بزيت السيليكون)
	-40 ~ 70 درجة مئوية (علبة جافة، بدون سائل تعبئة)
تأثير درجة الحرارة	≥ 0.4% لكل 10 درجة مئوية (عندما تنحرف درجة حرارة التشغيل عن 20 ± 5 درجة مئوية)
مقاومة الاهتزازات المحيطة	V·H·3 (علبة جافة، بدون سائل تعبئة)
مقاومة الاهتزازات المحيطة	V·H·4 (علبة مملوءة بالسوائل)
تصنيف حماية الضميمة	IP64

مواد مثل أنظمة توصيل الضغط والأغلفة

اسم الجزء	XG-Y-60B	XG-Y-100B، XG-Y-150B
موصل	0Cr18Ni9 (304)	0Cr17Ni12Mo2 (316)
أنبوب بوردون	1Cr18Ni9Ti	0Cr17Ni12Mo2 (316)
القضية	1Cr18Ni9	1Cr18Ni9

تمثيل النموذج
XG-Y-□ ب

XG-Y-□ ب
XG	العلامة التجارية شين قوه
Y	مقياس الضغط
□	القطر الاسمي ونوع التركيب للمقياس: 60، 100، 150 تمثل أنواع التركيب الشعاعي المباشر بأقطار 60، 100، 150 ملم على التوالي. تمثل 63، 103، 153 أنواع التركيب المحوري المتساطح بأقطار 60، 100، 150 ملم على التوالي (يدعم الطراز 63 أيضًا التثبيت المحوري المباشر).
إكس بي	الفولاذ المقاوم للصدأ

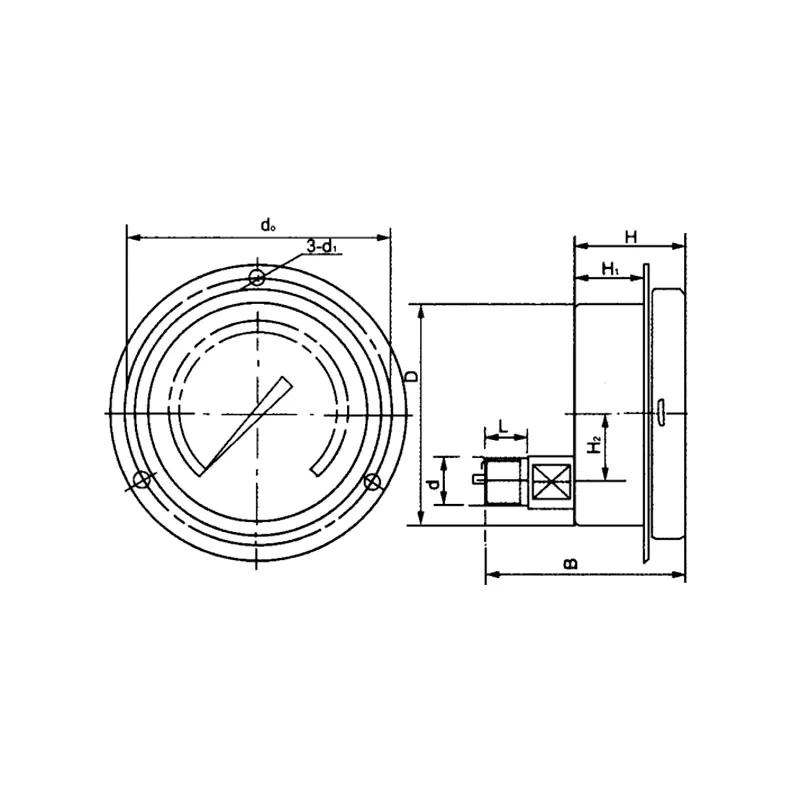

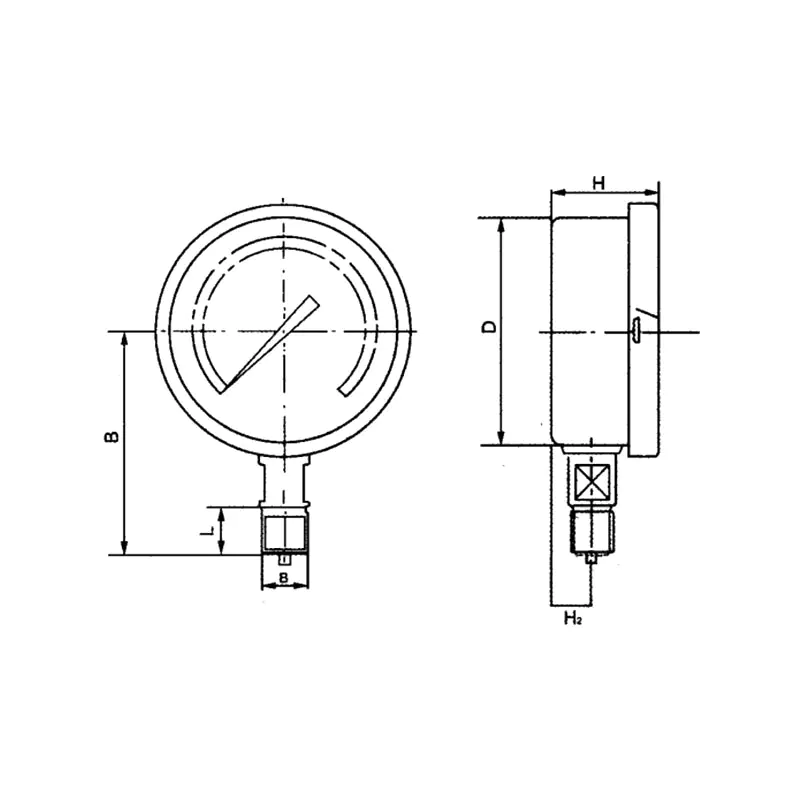

الأبعاد

نموذج	D	B	د (خيط الموصل)	L	د₀	د₁	H	ح₁	ح₂
XG-Y-60B	Ø60	55	م14×1.5 1/4 بوصة (معاهدة عدم الانتشار)	14	—	—	35	—	13
XG-Y-63B	Ø60	65	م14×1.5 1/4 بوصة (معاهدة عدم الانتشار)	—	76	4.5	35	22	0
XG-Y-100B	Ø100	90	م20×1.5 G3/8″، 1/2″ 3/8″، 1/2″ (PT) 1/4″، 1/2″ (معاهدة عدم الانتشار)	20	—	—	44	—	18
XG-Y-103B	Ø100	90		—	118	5.5	44	27	30
XG-Y-150B	Ø150	120		—	—	—	44	—	18
XG-Y-153B	Ø150	95		—	165	5.5	44	27	30
