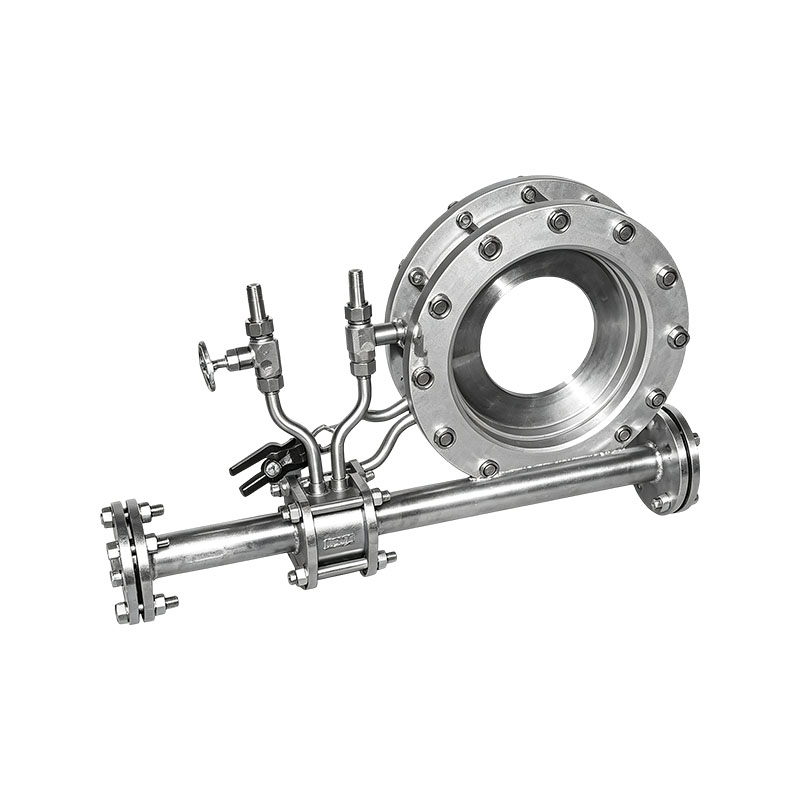

جهاز اختناق قياس التدفق من سلسلة XG-LG

أجهزة قياس التدفق ذات الفتحة عبارة عن أجهزة قياس تدفق الضغط التفاضلي، وتمثل أجهزة قياس التدفق الأكثر رسوخًا تاريخيًا في الإنتاج الصناعي. إنها تعرض أنواعًا متنوعة وتكنولوجيا ناضجة وتطبيقات واسعة النطاق.

ميزات المنتج:
1. هيكل بسيط، سهل التركيب، تشغيل موثوق، تكلفة منخفضة، ودرجة معينة من الدقة
يمكن أن تلبي متطلبات الإنتاج الصناعي.
2. مع تاريخ طويل، وبيانات تجريبية غنية وموثوقة، وتصميم ومعالجة موحدة
المعيار الدولي لأجهزة الاختناق القياسية (ألواح الفتحات، والفوهات، وفنتوري) هو
ISO 5167، وتمت مراجعته عدة مرات. طالما تم تصميم مكونات الاختناق ومعالجتها وفقًا للمعايير،
مطلوب معايرة التدفق الحقيقي لتحديد نطاق عدم اليقين.
3. لوحة الفتحة القياسية مناسبة لقطر يتراوح من 50 إلى 3000 مم، مع β من 0.2 إلى 0.75.
4. الفوهة القياسية مناسبة لقطر يتراوح من 50 إلى 500 مم، مع β من 0.2 إلى 0.8.
5. الفوهة ذات الرقبة الطويلة مناسبة لقطر يتراوح من 50 إلى 630 مم، مع β 0.2-0.8.
6. المعالجة الميكانيكية لأنبوب فنتوري بقطر 50-250 ملم وقيمة 0.2-0.75.
7. صفيحة حديدية ملحومة خشنة بقطر أنبوب فنتوري 200- 1200 مم وقيمة 0.2-0.70.
8. يبلغ قطر أنبوب الفنتوري المصبوب 100- 800 مم، بقيمة β تبلغ 0.2-0.75.
9. يبلغ قطر فوهة الفنتوري 65-500 مم، بقيمة β تبلغ 0.316-0.775.
10. 1/4 قطر لوحة الثقب الدائري ≥ 500 مم، β هو 0.245~0.6.
11. قطر لوحة الفتحة السكانية المخروطية هو ≥ 500 مم، و β هو 0.1 ~ 0.316.
12. قطر لوحة الفتحة المزدوجة هو 40-100 ملم، وβ هو 0.2-0.75.
13. قطر لوحة الثقب الصغيرة أقل من 50 مم، وβ هي 0.2~0.75.
14. قطر لوحة الثقب الصغيرة المخفية هو 50mm، و β هو 0.2~0.75.
15. قطر لوحة فتحة العدسة ذات الضغط العالي هو 250mm، و β هو 0.2 ~ 0.75.
16. يبلغ قطر لوحة الفتحة ذات الحافة العريضة 50-400 مم وβ 0.2-0.75. 17. يبلغ قطر اللوحة المثقبة الدائرية 50- 2000 مم، بقيمة β 0.1-0.8.
18. لوحة فتحة لا مركزية يبلغ قطرها 100- 1000 مم و β 0.46-0.84.
19. يبلغ قطر لوحة الفتحة النهائية (الفوهة) 100-1000 مم وβ 0.46-0.84.
20. نطاق الضغط لجهاز الاختناق أعلاه هو 0~42MPa، ويتم تحديد درجة الحرارة بواسطة المادة.
21. أنبوب فنتوري مزدوج مخفي، القطر الاسمي لخط الأنابيب ذو المقطع الدائري: DN=300mm~6000mm، العرض×الارتفاع لخط الأنابيب ذو المقطع المستطيل: WxH (mm)=300x300~6000x6000، وخطوط الأنابيب السطحية الهندسية الأخرى بنفس القطر الاسمي DN وعرض وارتفاع متفاوت. الضغط الاسمي: PN ≥ 2.5MPa، يتم تحديده بواسطة درجة حرارة العمل والمواد؛ قيمة الضغط التفاضلي: (0~100) كيلو باسكال، خطأ القياس المتكرر (الاستقرار): ± 10 باسكال.
22. جهاز قياس رياح الجناح مناسب بشكل خاص لقياس تدفق الهواء ذو ​​العيار الكبير، مع قياس مستقر، وحساسية عالية، وتعويض فقدان الضغط، ودقة عالية.
23. يتضمن تصميم جهاز قياس الرياح واجهة نفخ عكسية وجهاز تفريغ الغبار، وهو مفيد لصيانة المنتج ويزيد من إنتاج المنتج
الموثوقية.
24. تعمل تكنولوجيا المعالجة والاختبار المتقدمة والمتطورة على تحسين دقة المنتج واستقراره بشكل كبير.
25. تم دمج مكونات الاختناق الناضجة مع التكنولوجيا الإلكترونية المتقدمة لإنشاء جهاز قياس التدفق المتكامل الذكي مع عرض التدفق في الموقع ومخرجات الإشارة المتعددة (4-20mA، النبض، مع بروتوكول HART).
26. تصميم الدوائر منخفضة الطاقة يقلل من استهلاك الطاقة، ويزيد من استقرار النظام وموثوقيته. يحتوي النظام المتكامل على مصدر طاقة البطارية واختيار 24VDC خارجي، وهو مناسب للتركيب والاستخدام.

نقاط البيع الرئيسية:
1. التقييس ناضج ولا يتطلب معايرة التدفق الفعلي: فهو يتوافق مع معايير GB/T2624 وISO5167. يمكن استخدام مكونات الاختناق القياسية مباشرة للقياس بعد معالجتها وفقًا للمواصفات، مما يدعم التسوية التجارية وإمكانية تتبع القياس.
2. لا توجد أجزاء متحركة، متينة ومستقرة: مكونات خنق ميكانيكية نقية، لا توجد عناصر دوارة/استشعار، مقاومة لدرجة الحرارة العالية والضغط العالي، تشغيل موثوق به على المدى الطويل، عمر خدمة طويل، صيانة أساسية منخفضة.
3. نطاق واسع من التكيف المتوسط: يمكنه قياس الغازات والأبخرة والسوائل، ودعم السوائل أحادية الطور، ويمكن لبعض النماذج التكيف مع الوسائط القذرة التي تحتوي على كميات صغيرة من الشوائب. تغطية قطر الأنبوب واسعة النطاق.
4. تكلفة إجمالية منخفضة، مطابقة مرنة: هيكل بسيط، تكلفة اقتصادية، يمكن مطابقتها مع أي ماركة من أجهزة إرسال الضغط التفاضلي. يمكن اختيار أنواع متعددة مثل لوحة الفتحة، الفوهة، Venturi، V-cone، وما إلى ذلك وفقًا لظروف العمل.

صناعة التطبيق:
1. صناعة الطاقة: بخار غلاية محطة توليد الكهرباء، الهواء الأولي/الثانوي، المياه المتداولة، قياس طاقة الغاز الطبيعي وحساب استهلاك الطاقة.
2. صناعة البتروكيماويات: معالجة المواد الخام السائلة، غاز المعالجة عالي الضغط، البخار، مراقبة تدفق خط أنابيب التكرير، نسبة المواد، قياس التسليم التجاري.
3. الصناعة المعدنية: الكشف عن تدفق غاز الفرن العالي، وغاز المداخن المحول، ومياه التبريد، والهواء المضغوط، والتحكم في حالة الفرن، وإحصاءات الطاقة.
4. التدفئة/الطاقة البلدية: قياس خطوط أنابيب البخار والماء الساخن والغاز الطبيعي في شبكة التدفئة، وتحصيل رسوم التدفئة، وموازنة تدفق خطوط الأنابيب.
