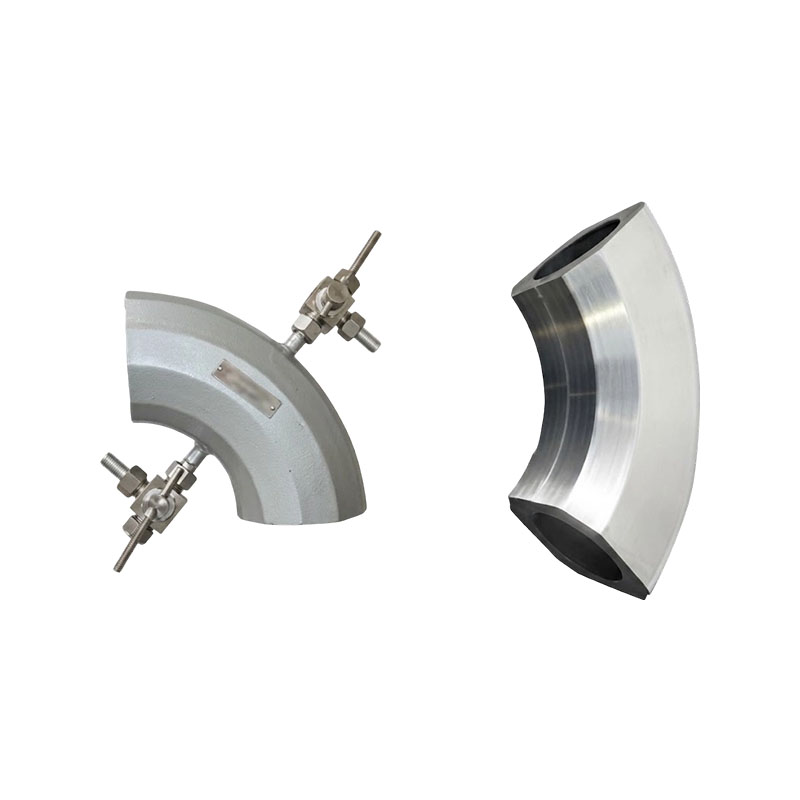

مقياس الجريان الأنبوبي المنحني XG-WG

إن مقياس الجريان الأنبوبي المنحني سلسلة XG-WG هو نوع جديد من أدوات التدفق التي تم تطويرها من قبل الخبراء بعد عقود من البحث. يمكن استخدامه على نطاق واسع لقياس تدفق السوائل والغازات والبخار في قطاعات مثل الكهرباء والحرارة والمعادن والصلب والبترول والكيماويات والآلات والمنسوجات وصناعة الورق والأدوية وتجهيز الأغذية والمرافق العامة.

ميزات المنتج:
1. يمكن لمقياس الجريان الأنبوبي المنحني أن يتحمل درجات الحرارة العالية والضغط العالي، ويمكن أن يعمل في البيئات القاسية المختلفة مثل الرطوبة، الغبار، والاهتزاز.
2. لا يحتوي المستشعر على مكونات مدرجة، ولا فقدان إضافي للمقاومة، واستهلاك منخفض للطاقة، ويلبي متطلبات توفير الطاقة وحماية البيئة. الهيكل بسيط، سهل التركيب، ويتطلب الحد الأدنى من الصيانة، مما يجعله أداة مثالية لقياس التدفق.
3. قطر القياس هو DN15~2000، ويمكن تركيبه عند انحناءات خطوط الأنابيب والأنابيب المستقيمة. يتطلب تركيب مقاطع الأنابيب المستقيمة الحد الأدنى من المتطلبات، مع 5D في الأمام و2D في الخلف.
4. نطاق قياس سرعة التدفق واسع، ومناسب لسرعات التدفق من 0.3 إلى 12 م/ث (وسط سائل) و3 إلى 160 م/ث (وسط الغاز والبخار) داخل خطوط الأنابيب.
5. يمكن أن تصل دقة القياس إلى مستويات 0.5-1.5، مع تكرار بنسبة 0.2%.
6. من أجل راحة المستخدمين، فإن مقياس الجريان الأنبوبي المنحني الخاص بشركتنا يحتوي على هياكل مدمجة ومقسمة.
7. يعتمد مقياس التدفق الأنبوبي المتكامل الذكي تصميم الدوائر المتقدمة، والوظائف القوية، والاستهلاك المنخفض للطاقة، وشاشة LCD كبيرة لمعلومات التدفق، والذاكرة الداخلية المتقدمة لضمان أمان البيانات.
8. يمكن تشغيل نظام مقياس الجريان الأنبوبي المتكامل بواسطة البطاريات و24VDC خارجي، وإخراج 4-20mA وإشارات النبض، ويدعم بروتوكول HART.

نقاط البيع الرئيسية:
1. لا يوجد عنصر خنق، ليس من السهل حجبه: باستخدام انحناء خط الأنابيب نفسه بمقدار 90 درجة كعنصر كشف، لا توجد عوائق داخلية، مناسبة خاصة للوسائط المتسخة مثل الجسيمات والغبار والصرف الصحي، ولا توجد مشكلة انسداد تقريبًا.
2. الحد الأدنى من فقدان الضغط، وتوفير الطاقة: الاعتماد على قوة الطرد المركزي لتحويل السوائل لتحقيق القياس، لا يتم توليد أي فقدان إضافي للضغط تقريبًا، كما أن التشغيل طويل الأمد يقلل من استهلاك الطاقة للمضخات والمراوح، وهو مناسب لظروف الإنتاج المستمر ذات التدفق العالي.
3. هيكل بسيط وموثوق، عمر خدمة طويل: لا توجد أجزاء متحركة، لا أجزاء ضعيفة، مقاومة درجات الحرارة العالية والضغط العالي، مقاومة التآكل، صيانة منخفضة للغاية، ويمكن أن تعمل بثبات لفترة طويلة.
4. سهولة التركيب وتكلفة تجديد منخفضة: الاستخدام المباشر للأكواع الموجودة في الموقع، دون الحاجة إلى أجسام خنق إضافية؛ يجب تركيب مكونات الضغط فقط، وتكون أعمال التجديد للمشاريع القديمة صغيرة.

صناعة التطبيق:
1. صناعة التدفئة الحرارية: قياس تدفق المياه المتداولة لتدفئة المناطق الحضرية بالبخار والماء الساخن وغرف الغلايات.
2. الصناعة المعدنية: مراقبة تدفق الوسائط القذرة مثل مياه تبريد الأفران العالية، وغاز الفحم، ومياه تنظيف الخبث، ومياه الصرف الصحي لإزالة الغبار.
3. صناعة الطاقة: قياس المياه المتداولة، ومياه إزالة الرماد، ومياه تغذية الغلايات، وغاز المداخن، وتدفق المياه الصناعية في محطات الطاقة.
4. صناعة معالجة المياه: الكشف عن تدفق العمليات لمياه الصرف الصناعي والمياه المستصلحة والطين ومياه الصرف الصحي التي تحتوي على شوائب.
