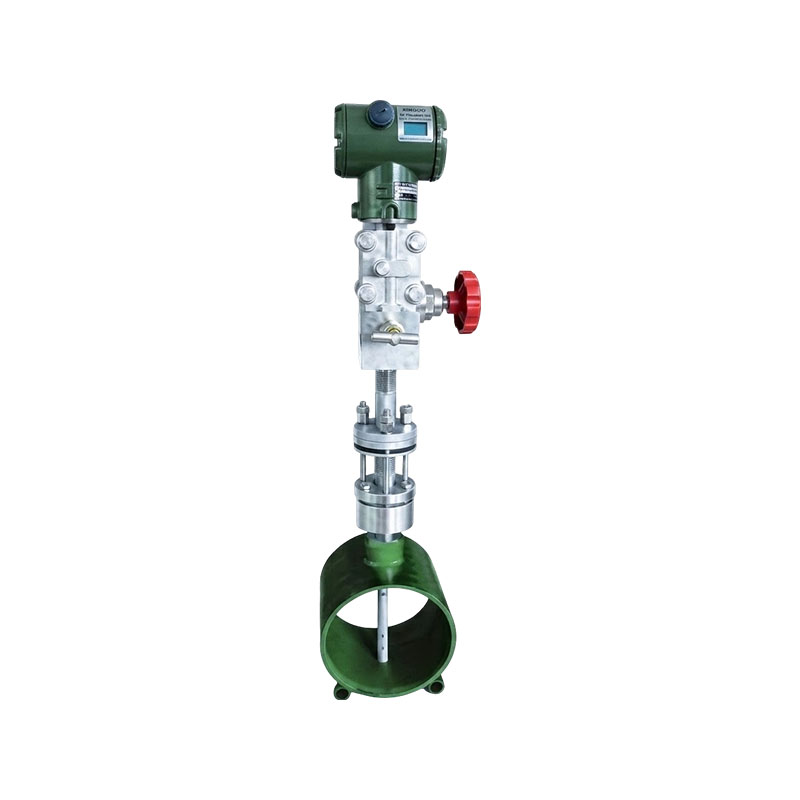

XG-W نوع مقياس الجريان Velbar

إن مقياس التدفق Velbar من النوع XG-W عبارة عن أداة قياس عالية الدقة تم تطويرها استنادًا إلى مبدأ قياس سرعة أنبوب Pitot، وذلك باستخدام مبادئ ديناميكية هوائية متقدمة ومكملة بطرق اختبار نفق الرياح. إنه مستشعر للضغط التفاضلي ومعدل التدفق المتوسط. يتم تمثيل معدل التدفق بالفرق بين متوسط ​​الضغط الإجمالي والضغط الساكن للمستشعر في السائل، والذي يستخدم عادة لقياس معدل تدفق السوائل والغازات والأبخرة.

ميزات المنتج:
1. تم تصميم سطح القياس على أساس المبادئ الديناميكية الهوائية، وبعد المعالجة الخاصة، يمكن أن يولد قوة جر قليلة جدًا للسوائل وقوة تساقط الدوامة.
2. يقع الضغط الثابت الناتج عن ثقب الضغط الثابت على الجانب قبل نقطة الفصل بين السائل والمستشعر، وهو إشارة ضغط تفاضلي مستقرة وغير نابضة.
3. لا توجد أجزاء متحركة في الهيكل، مما يضمن عمر المستشعر واستقراره على المدى الطويل.
4. دقة عالية (± 0.5 ~ 1.0% FS) وتكرار جيد (± 1.0%).
5. مقياس الجريان هذا لديه فقدان منخفض للضغط، مما يقلل بشكل كبير من استهلاك الطاقة.
6. يقع منفذ الضغط الثابت لمقياس التدفق على جانبي المستشعر وهو غير حساس للغاية للأجسام الغريبة والغبار الموجود في الوسط.
7. مقياس التدفق هذا لا يحتاج إلى صيانة، سهل التركيب، وفعال من حيث التكلفة.
8. من أجل راحة المستخدمين، فإن مقياس الجريان Weiliba الخاص بشركتنا يحتوي على هياكل متكاملة ومقسمة.
9. يعتمد مقياس تدفق الطاقة المتكامل الذكي تصميم الدوائر المتقدمة، مع وظائف قوية، واستهلاك منخفض للطاقة، وشاشة LCD كبيرة لمعلومات التدفق، والتخزين الداخلي لضمان أمن البيانات.
10. يمكن تشغيل نظام مقياس التدفق Powerbar المتكامل بواسطة البطاريات و24VDC خارجي، مع خرج 4-20mA، إشارة النبض، وبروتوكول Hart.

نقاط البيع الرئيسية:
1. فقدان الضغط الصغير واستهلاك الطاقة المنخفض: استنادًا إلى مبدأ متوسط قياس الأنبوب، يكون فقدان الضغط أقل بكثير من فقدان الضغط في عدادات التدفق الخانق، مما يوفر استهلاك الطاقة والطاقة أثناء التشغيل طويل الأمد ومناسب لظروف العمل المستمرة بأقطار الأنابيب الكبيرة.
2. متطلبات معتدلة لمقاطع الأنابيب المستقيمة: يتطلب تصميم تصحيح المسبار مقطع أنبوب مستقيم أقصر مقارنة بألواح الفتحات، مما يجعله مناسبًا لمشاريع التجديد ذات مساحة خطوط الأنابيب المحدودة في الموقع.
3. هيكل متكامل، لا يحتاج إلى صيانة: لا توجد أجزاء ميكانيكية متحركة؛ قوي ومقاوم للتأثير. لا يمكن ارتداؤها بسهولة؛ في الأساس لا حاجة للصيانة المتكررة بعد التثبيت؛ عمر خدمة طويل.
4. نطاق واسع: يمكن أن يحقق قياس معدل التدفق المنخفض إلى العالي، ويمكن لأداة واحدة أن تغطي نطاق تدفق كبير، وقياس السوائل والغازات والأبخرة.

صناعة التطبيق:
1. الطاقة الحرارية الكهربائية: مراقبة تدفق إمداد هواء الغلاية، والسحب المستحث، وغاز المداخن، والبخار، والمياه المتداولة، والغاز في محطات توليد الطاقة.
2. الصناعة المعدنية: الكشف عن تدفق غاز الفرن العالي وغاز فرن فحم الكوك والهواء المضغوط وغاز المداخن ومياه التبريد.
3. صناعة البتروكيماويات: الغازات المعالجة، البخار بأنواعه المختلفة، سوائل العملية المتداولة، قياس ومراقبة التدفق لخطوط الأنابيب ذات القطر الكبير.
4. التدفئة والتهوية وتكييف الهواء (HVAC) البلدية: قياس البخار والغاز وغاز النفايات الصناعية وتدفق هواء قنوات التهوية للتدفئة المركزية الحضرية.
