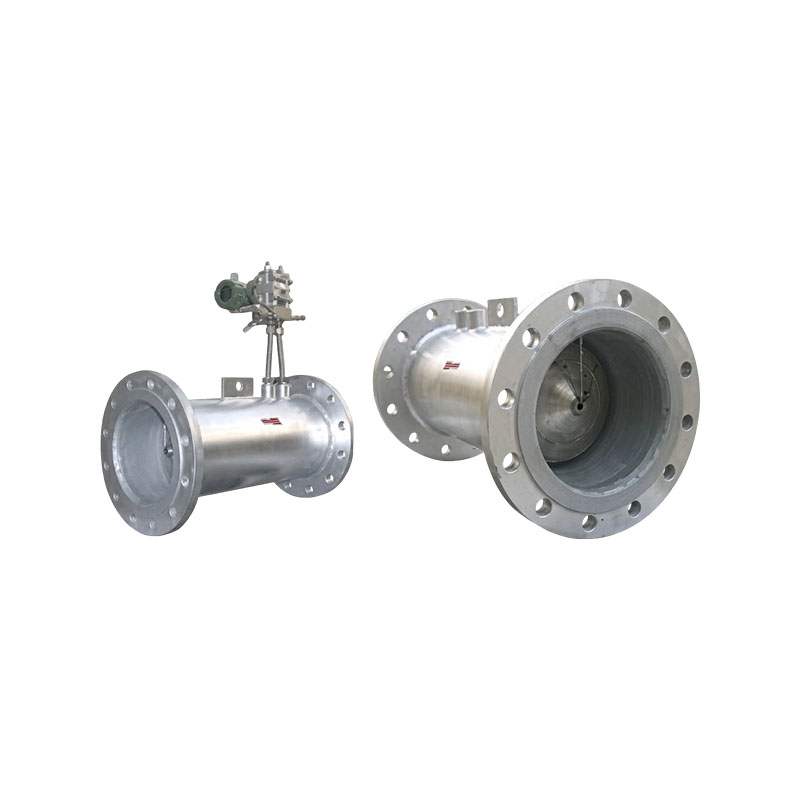

أجهزة قياس التدفق من سلسلة XG-V

إن أجهزة قياس التدفق من سلسلة XG-V عبارة عن أداة ضغط تفاضلي تقيس تدفق السوائل داخل الأنبوب بناءً على قوانين الحفاظ على الكتلة والطاقة. إنه يستخدم بشكل مبتكر مخروط على شكل حرف V معلق في مركز خط الأنابيب كعنصر خنق، والذي يتمتع بمزايا فريدة من التصحيح الذاتي والتنظيف الذاتي. إنه نوع جديد من الأدوات مع مجموعة واسعة من التطبيقات.

ميزات المنتج:
1. تعمل وظيفة التنظيف الذاتي لمقياس التدفق المخروطي XG-V على إبطاء سرعة التدفق في مركز خط الأنابيب وتسريع سرعة التدفق بالقرب من جدار الأنبوب عندما يمر السائل عبر المخروط على شكل V، مما يجعل من الصعب ترسيب الأوساخ على عنصر الاختناق، وهو أمر مفيد لقياس دقيق ومستقر.
2. مقياس التدفق المخروطي XG-V لديه وظيفة التصحيح الذاتي. المخروط على شكل حرف V، والذي يمكنه إبطاء سرعة التدفق في مركز خط الأنابيب وتسريع سرعة التدفق بالقرب من جدار الأنبوب، يحسن بشكل فعال توزيع سرعة تدفق السوائل، ويحقق التصحيح الذاتي، ويقصر بشكل كبير طول الأنابيب المستقيمة الأمامية والخلفية. طالما أنه يصل إلى 0-3DN الأمامي والخلفي 0-1DN، فيمكن استخدامه.
3. مقاومة التآكل الجيدة، الاستقرار الجيد على المدى الطويل، وتكرار القياس العالي.
4. الهيكل الخاص لديه فقدان ضغط منخفض، مع فقدان ضغط يتراوح من 1/3 إلى 1/5 من لوحة الفتحة. نسبة النطاق هي 10:1 (خاصة تصل إلى 30:1).
5. الهيكل الخاص مناسب لقياس الضغط الساكن المنخفض ومعدل التدفق المنخفض.
6. نظرًا للهيكل الفريد لمقياس الجريان المخروطي، فإنه غالبًا ما يستخدم كخلاط في العديد من الحالات.
7. مناسب لدرجات حرارة العمل حتى 850 درجة مئوية والضغوط حتى 42MPa. وإذا تم استخدام مواد خاصة، يكون النطاق أعلى.
8. من أجل راحة المستخدمين، فإن مقياس الجريان المخروطي XG-V الخاص بشركتنا لديه هياكل متكاملة ومنفصلة.
9. يعمل نظام مقياس التدفق المخروطي XG-V الحاصل على براءة اختراع لشركتنا على حل مشكلة التكلفة العالية لاستخدام أجهزة استشعار المخروط V للأقطار الكبيرة، ويحتفظ بمزايا قياس المخروط V، ويوسع بشكل كبير مجال تطبيق مقاييس التدفق المخروطية V، ويحل مشكلة الضغط التفاضلي الصغير في خطوط الأنابيب ذات القطر الكبير، مما يجعل القياس غير مريح. يتمتع بالاقتصاد الجيد وحسن التوقيت والاستقرار.
10. يعتمد مقياس الجريان المخروطي المتكامل الذكي على تصميم دائرة متقدم، ووظائف قوية، واستهلاك منخفض للطاقة، وشاشة LCD كبيرة لمعلومات التدفق، وذاكرة داخلية متقدمة لضمان أمان البيانات.
11. يمكن تشغيل نظام مقياس التدفق المخروطي المتكامل بواسطة البطاريات و24VDC خارجي، ويخرج 4-20 مللي أمبير وإشارات نبضية، ويحتوي على بروتوكول HART.

نقاط البيع الرئيسية:
1. متطلبات قسم الأنبوب المستقيم القصير: مجهزة بتأثير تصحيح مجال التدفق، هناك حاجة فقط إلى أقسام الأنابيب المستقيمة 0-3D المنبع و0-1D المصب. ويمكن أيضًا تركيبه واستخدامه للتجديد في الموقع ومساحات خطوط الأنابيب الضيقة، مما يقلل من تكاليف البناء.
2. مناسب للوسائط القذرة والمعقدة: يتميز هيكل الاختناق الحلقي بتأثير النفخ الذاتي والتنظيف الذاتي، مما يجعل من الصعب على الغبار أن يتراكم ويحجب. يمكنه قياس وسائط الغاز والسائل والبخار التي تحتوي على شوائب، وتكون عرضة للتقشير، ولها لزوجة عالية.
3. قياس مستقر وموثوق: لا توجد أجزاء متحركة، تكرار جيد، مقاومة التآكل، توهين دقة صغير على المدى الطويل، قياس مستقر في ظل ظروف معدل التدفق العالي والمنخفض، نسبة نطاق واسع.
4. فقدان الضغط الصغير: بالمقارنة مع أجهزة اختناق لوحة الفتحة، فهو يتميز بفقد ضغط أقل، ويوفر استهلاك طاقة النظام، ومناسب لأقطار الأنابيب الكبيرة وظروف الإنتاج المستمرة دون انقطاع.

صناعة التطبيق:
1. صناعة البترول والغاز الطبيعي: قياس العمليات والتسوية التجارية للنفط الخام والنفط المكرر والغاز الطبيعي ووسائط النفط والغاز التي تحتوي على شوائب.
2. الصناعة الكيميائية والبتروكيماوية: مراقبة تدفق غازات المعالجة والبخار والوسائط المسببة للتآكل والملاط والسوائل القابلة للتبلور بسهولة.
3. صناعة الطاقة الكهربائية والطاقة الحرارية: قياس تدفق بخار الغلايات، ومياه التغذية، والمكثفات، والغاز، وغاز المداخن، وما إلى ذلك، في محطات الطاقة الحرارية ومشاريع التدفئة المركزية.
4. الصناعة المعدنية: الكشف عن تدفق الوسائط الصناعية مثل غاز الفرن العالي وغاز فرن فحم الكوك والمياه المتداولة والهواء المضغوط والطين.
