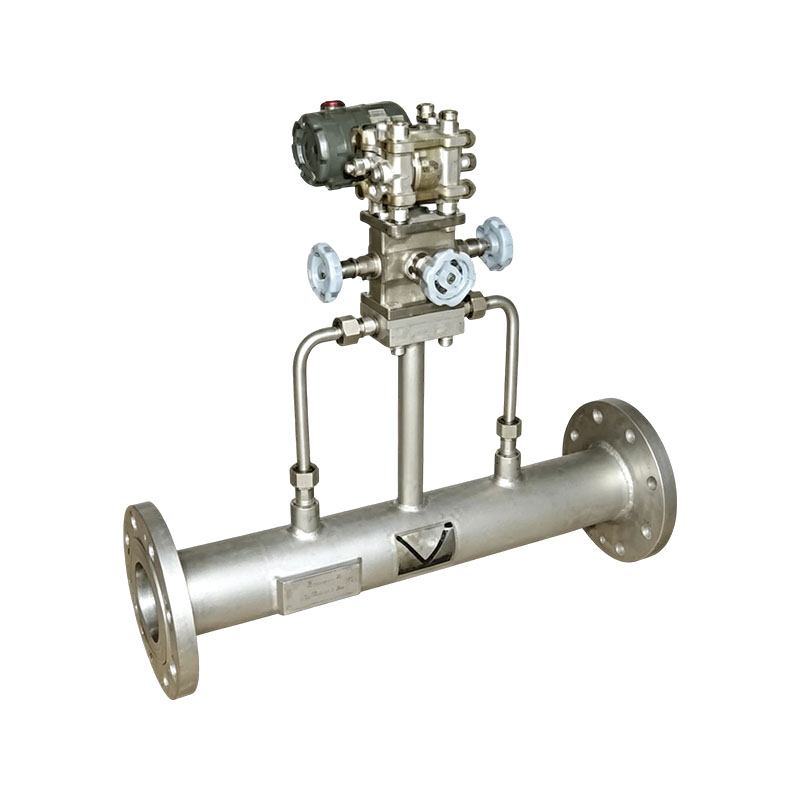

مقياس التدفق الإسفيني من سلسلة XG-LX

Name: مقياس التدفق الإسفيني من سلسلة XG-LX
Rating: 5 (99 reviews)

إن نظام مقياس التدفق الإسفيني XG-LX هو أحدث جيل من نظام أدوات تدفق الضغط التفاضلي لشركتنا. إنه يلبي متطلبات القياس لمعظم السوائل، بما في ذلك السوائل النظيفة والغازات والبخار. إنها مناسبة بشكل خاص لقياس السوائل التي يصعب قياسها باستخدام أجهزة قياس التدفق التقليدية، مثل اللب، والملاط، وملاط الزيت، وزيت الوقود، والزيت المتبقي، وقطران الفحم، وغيرها من السوائل عالية اللزوجة والمعلقات المعرضة للتبلور والأوساخ. لذلك، تُستخدم أنظمة مقياس التدفق على شكل إسفين على نطاق واسع لقياس اللزوجة العالية والوسائط ذات رقم رينولدز المنخفض في مجالات مثل البترول والكيماويات والطاقة والصناعات الخفيفة.

ميزات المنتج:
1. إن استخدام مكونات التدفق على شكل "V" يمكن أن يزيل المناطق الراكدة ويمنع الانسداد في النظام.
2. لرقم رينولدز نطاق واسع من التطبيقات، وحتى عند رقم رينولدز 500، فإنه لا يزال يحافظ على علاقة مربعة بين الضغط التفاضلي ومعدل التدفق.
3. سهل التركيب والاستخدام والصيانة.
4. دقة قياس عالية، عدم اليقين الموسع لمعايرة التدفق: ± 0.5% ~ ± 0.2% (معايرة الماء أو معايرة الزيت).
5. الاستقرار على المدى الطويل هو أمر جيد، وقد أشاد به المستخدمون باعتباره أداة ذات معدل فشل صفري.
6. جهاز قياس من النوع المنفصل لمرة واحدة؛ يمكن أن يؤدي استبدال الإسفين (الأوسط) إلى توسيع النطاق.
7. أنماط متنوعة:
النوع العادي: في نطاق 1:10، يكون الخطأ غير الخطي لمعامل التدفق ±± 1%.
نوع الأداء العالي: عدم اليقين في توسيع معايرة التدفق ضمن نطاق 1:3 هو ± 0.5% ~ ± 0.2%.
8. يمكن ضبط قيمة إنذار الضغط الزائد وقيمة إنذار الضغط المنخفض وفقًا لحالة الضغط في الموقع. عندما تحدث حالات الضغط الزائد أو الضغط المنخفض أثناء الاستخدام، فإن الجهاز سوف يصدر صوتًا ويضيء إنذارًا تلقائيًا، مما يمنع بشكل فعال حوادث سلامة الإنتاج الناجمة عن الضغط الزائد.

صناعة التطبيق:
1. صناعة البتروكيماويات: قياس اللزوجة العالية والوسائط الجسيمية مثل النفط الخام والنفط الثقيل والزيت المتبقي وملاط الفحم وما إلى ذلك؛ إنها أداة اختناق شائعة الاستخدام في معدات التكرير.
2. المناجم المعدنية: تستخدم لقياس الملاط، ومياه غسيل الفحم، والأفران العالية/غاز فرن فحم الكوك؛ مناسبة لظروف العمل ذات الغبار العالي والجزيئات الصلبة.
3. الطاقة الحرارية الكهربائية: وقود الغلايات، وملاط إزالة الكبريت، ومراقبة تدفق مياه الرماد، قادرة على تحمل درجات الحرارة العالية والسوائل القذرة.
4. معالجة المياه البيئية: قياس مياه الصرف الصحي وارتجاع الحمأة ومياه الصرف الصحي التي تحتوي على شوائب، بهيكل إسفيني ذاتي التنظيف غير عرضة لترسب الحمأة.

اتصل بنا

السابق:لا مقال سابق التالي:مقياس الجريان XG-DRB ديلبار

FAQ Performance Specifications

س 1: ما هو مبدأ مقياس التدفق الإسفيني، وما هي أكبر ميزة له؟
ج: ينتمي السائل إلى مقياس التدفق الخانق للضغط التفاضلي، ويتدفق السائل عبر كتلة إسفينية على شكل حرف V في خط الأنابيب، ويتم إنشاء ضغط تفاضلي قبل وبعد كتلة الإسفين. يتم حساب معدل التدفق على أساس الضغط التفاضلي. المزايا الأساسية: لا توجد زوايا ميتة، وتأثير التنظيف الذاتي، ومهارة في قياس اللزوجة العالية والوسائط القذرة التي تحتوي على جسيمات صلبة، وقياس مستقر حتى عند أرقام رينولدز المنخفضة، ودعم اكتشاف التدفق ثنائي الاتجاه.

س 2: ما هي متطلبات قسم الأنبوب المستقيم لمقياس الجريان الإسفيني الشكل؟
ج: يتطلب طولًا أقصر من لوحة الفتحة، بشكل عام 5D في الأمام وثلاثي الأبعاد في الخلف (D هو القطر الداخلي لخط الأنابيب)؛ يمكن أن تؤدي الأكواع والصمامات والمخفضات إلى إزعاج مجال التدفق، لذا حاول تجنبها قدر الإمكان؛ أثناء التثبيت، يجب أن تكون الزوايا المدببة للأوتاد متجهة للأسفل لضمان التدفق السلس للجزيئات الصلبة وتجنب التراكم.

س3: ما هي الظروف التي يكون فيها قياس حركة المرور غير دقيق؟
ج: الأسباب الشائعة: ① الانسداد وتراكم السوائل وتسرب أنابيب الضغط؛ ② يؤدي تآكل الإسفين والقياس إلى تغيير منطقة الاختناق؛ ③ نطاق جهاز الإرسال وتكوين معلمة الجذر التربيعي غير صحيحين؛ ④ تختلف لزوجة الوسط بشكل كبير عن ظروف المعايرة. إعطاء الأولوية للتحقق من إحكام إغلاق الأنابيب النبضية ومعلمات جهاز الإرسال.

س 4: هل يحتاج مقياس الجريان الإسفيني إلى صيانة دورية؟
ج: لا توجد أجزاء متحركة، صيانة يومية منخفضة. يوصى بنفخ وتنظيف خط أنابيب الضغط بانتظام في ظل ظروف الغبار الصلب/العالي؛ افتح صمام توازن المجموعة ثلاثي الصمامات لحماية جهاز الإرسال أثناء إيقاف التشغيل على المدى الطويل؛ عند نفخ خط الأنابيب، يجب إزالة مقياس التدفق لمنع خبث اللحام من خدش سطح كتلة الإسفين والتأثير على الدقة.

مواصفات الأداء: (للأحجام فوق DN300، يرجى الاتصال بشركتنا)

نموذج	القطر الاسمي (مم)	نسبة الوتد ح/د	نطاق التدفق (م³/ساعة)	الطول (مم)	ضغط العمل (ميغاباسكال)	درجة الحرارة المتوسطة (°C)	دقة معايرة المياه (أو معايرة الزيت)	شفة القياسية
XG-LX-G-15	15	0.2 ~ 0.5	0.28 ~ 2.7	600	0.2 ~ 14	-20 ~ 300	0.2% / 0.5%	GB9113-88
XG-LX-G-25	25	0.2 ~ 0.5	0.8 ~ 7.5	600	0.2 ~ 14	-20 ~ 300	0.2% / 0.5%	GB9113-88
XG-LX-G-40	40	0.2 ~ 0.5	1.5 ~ 21	700	0.2 ~ 14	-20 ~ 300	0.2% / 0.5%	GB9113-88
XG-LX-G-50	50	0.2 ~ 0.5	3 ~ 33	700	0.2 ~ 14	-20 ~ 300	0.2% / 0.5%	GB9113-88
XG-LX-G-80	80	0.2 ~ 0.5	6 ~ 75	800	0.2 ~ 14	-20 ~ 300	0.2% / 0.5%	GB9113-88
XG-LX-G-100	100	0.2 ~ 0.5	17 ~ 100	800	0.2 ~ 14	-20 ~ 300	0.2% / 0.5%	GB9113-88
XG-LX-G-150	150	0.3 ~ 0.5	45 ~ 310	1000	0.2 ~ 14	-20 ~ 300	0.2% / 0.5%	GB9113-88
XG-LX-G-200	200	0.3 ~ 0.5	68 ~ 460	1000	0.2 ~ 14	-20 ~ 300	0.2% / 0.5%	GB9113-88
XG-LX-G-250	250	0.3 ~ 0.5	109 ~ 865	1200	0.2 ~ 14	-20 ~ 300	0.2% / 0.5%	GB9113-88
XG-LX-G-300	300	0.3 ~ 0.5	155 ~ 1225	1200	0.2 ~ 14	-20 ~ 300	0.2% / 0.5%	GB9113-88
