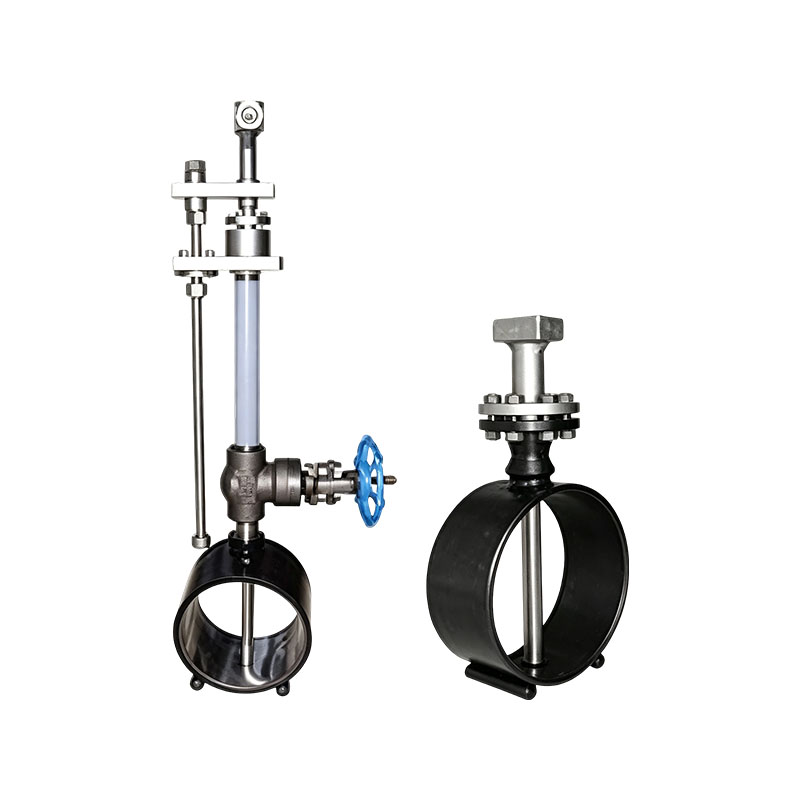

مقياس الجريان XG-DRB ديلبار

يعد مقياس التدفق الموحد XG-DRB Dearbar نوعًا جديدًا من أجهزة قياس التدفق الإضافية التي تستخدم مبدأ الضغط التفاضلي لقياس التدفق ويتبع معادلة برنولي: Q=KxCx root DP. إنه معترف به دوليًا حاليًا باعتباره مقياس التدفق الأكثر دقة وتكرارًا وموثوقية للكشف عن التدفق لمرة واحدة. إن الهيكل البسيط والتجميع والتفكيك السهل وفقدان الضغط المنخفض والتكلفة المنخفضة للاستخدام والصيانة تجعله مقياس تدفق موفرًا للطاقة واقتصاديًا يستحق الترويج والاستخدام. خاصة في حالة خطوط الأنابيب التي يبلغ قطرها أكبر من 200 ملم، فإن مزايا مقياس الجريان الأنبوبي المتوسط ​​تكون أكثر وضوحًا. تستخدم على نطاق واسع في صناعات مثل الطاقة والمعادن والبتروكيماويات.

مبدأ العمل:
يقيس مقياس التدفق ذو السرعة الثابتة XG-DRB Dearbar التدفق من خلال الضغط التفاضلي المتولد قبل وبعد مسبار الاستشعار الفريد الخاص به. عندما يتدفق السائل عبر المسبار، يتم إنشاء منطقة توزيع الضغط العالي في المقدمة، وهي أعلى قليلاً من الضغط الثابت لخط الأنابيب. وفقًا لمبدأ معادلة برنولي، تزداد سرعة السائل أثناء تدفقه عبر المسبار، ويتم إنتاج منطقة توزيع الضغط المنخفض في الجزء الخلفي من المسبار، حيث يكون الضغط أقل قليلاً من الضغط الثابت لخط الأنابيب. بعد تدفق مائع الضغط التفاضلي عبر المسبار، تظهر دوامات على جانبي المسبار، ويتم إنشاء فراغ جزئي في الجزء الخلفي من المسبار. يتم نقل متوسط ​​الضغط العالي في منطقة الضغط العالي إلى غرفة الضغط الإيجابي لأداة الضغط التفاضلي من خلال قناة الضغط العالي للمسبار؛ يتم نقل متوسط ​​الضغط المنخفض في منطقة الضغط المنخفض إلى غرفة الضغط السلبي لجهاز الضغط التفاضلي من خلال قناة الضغط المنخفض للمسبار. يقيس جهاز الضغط التفاضلي الفرق بين متوسط ​​الضغط العالي ومتوسط ​​الضغط المنخفض، وبعد حساب الجذر التربيعي، فإنه يعكس حجم متوسط ​​سرعة تدفق السائل. يتناسب متوسط ​​سرعة التدفق مع معدل التدفق ويمكن بعد ذلك استخدامه لحساب معدل التدفق الحجمي أو معدل التدفق الجماعي للسائل في خط الأنابيب.

ميزات المنتج:
1. وسائط تطبيق متعددة ونطاق قياس واسع. مناسب للسوائل المختلفة (الغاز، السائل، البخار)، بأقطار تتراوح من 38 مم إلى 15000 مم، أقصى ضغط 40 ميجا باسكال، ودرجة حرارة قصوى 550 درجة مئوية أو أعلى. عند الحاجة، يمكن أن يضمن أيضًا ± 0.1%، مناسب بشكل خاص للتحكم في العمليات الصناعية؛
2. هيكل بسيط وخفيف الوزن.
3. سهلة التركيب والتفكيك، منخفضة التكلفة، ويمكن تركيبها وصيانتها عبر الإنترنت؛
4. متطلبات منخفضة لمقاطع الأنابيب المستقيمة. متطلبات طول قسم الأنبوب المستقيم منخفضة نسبيًا مقارنة بلوحة الفتحة، بشكل عام حوالي 10 إلى 25 ضعف القطر؛
5. فقدان الضغط المنخفض وتوفير كبير للطاقة. يتراوح فقدان الضغط غير القابل للاسترداد من 2% إلى 15% من فقدان ضغط الإشارة، وهو ما يمثل عُشر فقدان الضغط غير القابل للاسترداد لمقاييس تدفق الفتحة شائعة الاستخدام. تكلفة التشغيل السنوية هي 1/40 إلى 1/50 من لوحة الفتحة؛
6. معامل السائل الثابت (K)، إشارة قياس مستقرة، وتقلبات صغيرة؛
7. دقة عالية واستقرار جيد على المدى الطويل.
8. قياس ضغط المسبار نفسه مضاد للانسداد، وقد تم تصميم المسبار بهيكل عالي القوة مزدوج التجويف من قطعة واحدة؛
9. واجهة ودية بين الإنسان والآلة، رأس عداد LCD قابل للدوران 360 درجة؛ يمكنها عرض معدل التدفق الفوري، ومعدل التدفق التراكمي، ونسبة الرسم البياني الشريطي، وما إلى ذلك.

مجالات التطبيق الرئيسية:
1. قياس الهواء الأولي والثانوي في محطات توليد الكهرباء
2. قياس غاز الفرن العالي.
3. قياس الإيثان والإيثيلين والغاز الطبيعي وغيرها؛
4. قياس الغاز والنيتروجين والأكسجين وغيرها؛
5. قياس الهواء المضغوط:
6. قياس البخار المشبع والبخار عالي ومنخفض الضغط:
7. قياس مياه الصنبور والمياه المتداولة وما إلى ذلك.
