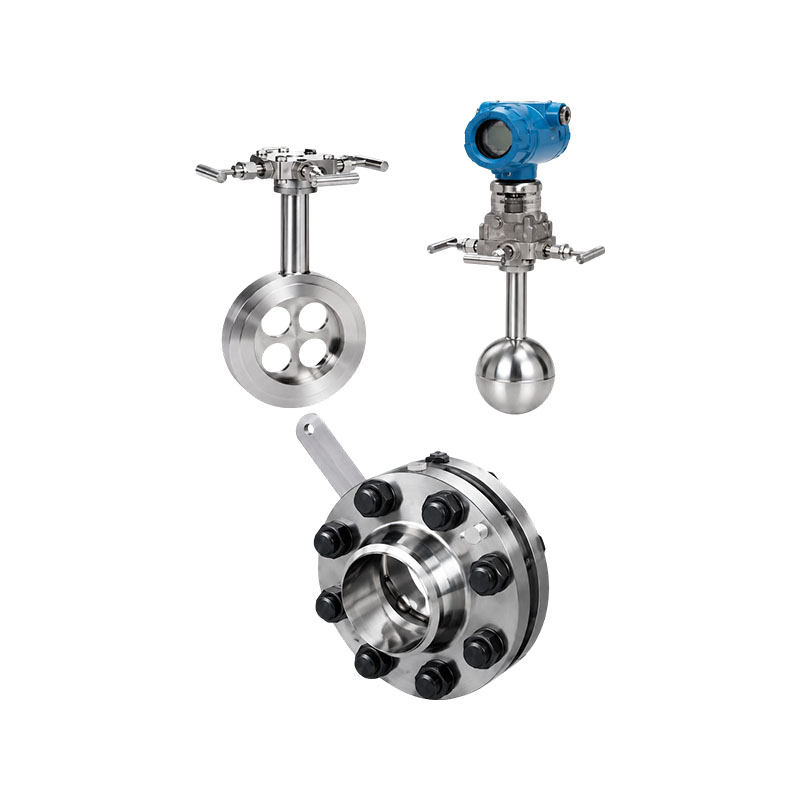

مقياس التدفق المتوازن من النوع XG-PHL

لقد قام مقياس التدفق المتوازن من النوع XG-PHL بتحسين جهاز الاختناق التقليدي بشكل كبير وله خصائص هامة للتصحيح المتوازن. تحتوي أجهزة الاختناق التقليدية على فتحة تدفق واحدة فقط، مما يتسبب في فقدان السائل لتدفقه المثالي بعد الاختناق، وبالتالي لا يستفيد بشكل كامل من مزايا أجهزة قياس تدفق الضغط التفاضلي. تنطبق أجهزة قياس التدفق المتوازنة على جميع قياسات السوائل تقريبًا وتمثل ثورة في تكنولوجيا قياس السوائل. حاليًا، يتم استخدام أجهزة قياس التدفق المتوازن على نطاق واسع في صناعات مثل البترول والكيماويات والمعادن والطاقة والغاز الطبيعي ومعالجة المياه.

مبدأ العمل:
مقياس التدفق المتوازن هو مقياس تدفق ضغط تفاضلي ثوري يعمل على نفس مبدأ مقاييس تدفق الضغط التفاضلي الأخرى، استنادًا إلى مبدأ تحويل الطاقة في خطوط الأنابيب المغلقة؛ في ظل ظروف السوائل المثالية، يتناسب معدل التدفق في خط الأنابيب مع الجذر التربيعي للضغط التفاضلي. يمكن حساب معدل التدفق في خط الأنابيب بناءً على معادلة برنولي عن طريق قياس قيمة الضغط التفاضلي. مستشعر التدفق المتوازن عبارة عن مقوم اختناق قرصي مسامي مثبت على المقطع العرضي لخط الأنابيب، مع تخصيص حجم وتوزيع كل ثقب بناءً على صيغ خاصة وبيانات اختبار، تُعرف باسم رقم الفتحة. عندما يمر السائل عبر الفتحات الوظيفية للقرص، سيتم توازنه وتصحيحه؛ سيتم تصغير الدوامة، وسيتم تشكيل سائل مثالي تقريبي. من خلال جهاز قياس الضغط، يمكن الحصول على إشارة ضغط تفاضلي مستقرة، ويمكن حساب معدل التدفق الحجمي ومعدل التدفق الكتلي وفقًا لمعادلة برنولي.

ميزات المنتج:
1. الخطية العالية والتكرار الجيد. يحتوي مستشعر التدفق المتوازن على بنية مسامية متناظرة، والتي يمكنها موازنة مجال التدفق، وتقليل التيارات الدوامة، والاهتزازات، وضوضاء الإشارة. تم تحسين استقرار مجال التدفق بشكل كبير، والخطية أعلى بـ 5-10 مرات من تلك الموجودة في لوحة الفتحة. يتم زيادة التكرار بنسبة 54%، وهو 0.15%. بفضل أدائه الشامل، ينتمي مقياس التدفق المتوازن إلى فئة أجهزة قياس التدفق المتطورة.
5: عندما تكون نسبة النطاق 1، يمكن أن يصل الخطي إلى ± 0.3%؛
7: عندما تكون نسبة النطاق 1، يمكن أن يصل الخطي إلى ±0.5%.
10: عندما تكون نسبة النطاق 1، يمكن أن يصل الخطي إلى ± 1.0%.
2. متطلبات منخفضة لمقاطع الأنابيب المستقيمة. نظرًا لمجال التدفق المستقر وضعف سرعة استعادة الضغط مقارنة بألواح الفتحات، فإن مستشعرات التدفق المتوازن تقلل بشكل كبير من متطلبات أقسام الأنابيب المستقيمة. تكون أقسام الأنابيب المستقيمة الأمامية والخلفية بشكل عام ثلاثية الأبعاد و1D، مع حد أدنى للطول أقل من 0.5D، وبالتالي يتم التخلص من عدد كبير من أقسام الأنابيب المستقيمة، خاصة تلك المصنوعة من مواد خاصة وباهظة الثمن.
3. تقليل فقدان الضغط الدائم. يعمل التصميم المتوازن المتماثل المسامي على تقليل قوى القص المضطربة وتكوين الدوامات، ويقلل من فقدان الطاقة الحركية، ويقلل من فقدان الضغط الدائم بمقدار 2.5 مرة مقارنة بألواح الفتحة تحت نفس ظروف القياس، وبالتالي توفير تكاليف طاقة تشغيل كبيرة. إنها أداة لتوفير الطاقة تستحق الترويج لها على نطاق واسع.
4. مقاومة للأوساخ وعدم انسدادها بسهولة. يقلل تصميم التوازن المتماثل المسامي من تكوين قوى القص والدوامات المضطربة، مما يقلل بشكل كبير من تكوين المناطق الميتة، ويضمن المرور السلس للوسائط المتسخة من خلال ثقوب متعددة، ويقلل من فرصة انسداد ثقب السائل.        5. يمكن استبدال لوحة الفتحة مباشرة. لديها نفس طريقة الاستخدام والمظهر مثل لوحة الفتحة، لذلك يمكن استبدالها مباشرة دون أي تغييرات في الأنابيب أو الأدوات ذات الصلة. إنها مناسبة جدًا لتحويل EMS لقياس الطاقة للمحطة بأكملها لاستبدال لوحة الفتحة بمقياس تدفق متوازن.
6. نطاق قياس التدفق الواسع. وفقًا للنتائج التجريبية، قم بموازنة أداء مقياس التدفق بحيث يمكن أن يتراوح معدل التدفق من الحد الأدنى إلى الأسرع من الصوت، مع حد أدنى لرقم رينولدز أقل من 200 وحد أقصى لرقم رينولدز أكبر من 107؛ يمكن تحديد قيمة بيتا من 0.5 إلى 0.90.
7. الاستقرار على المدى الطويل أمر جيد. نظرًا للانخفاض الكبير في قوة القص المضطربة، يقل الاحتكاك المباشر بين الوسط وعنصر الاختناق بشكل كبير، وتظل قيمة β دون تغيير لفترة طويلة. الجهاز بأكمله لا يحتوي على أجزاء متحركة، لذلك يمكنه الحفاظ على الاستقرار لفترة طويلة.
8. يمكن قياس درجة الحرارة العالية والضغط العالي. مثل لوحات الفتحات وأجهزة الاختناق الأخرى، تعتمد درجة حرارة العمل والضغط على المادة ودرجة خط الأنابيب والشفة. يمكن أن تصل درجة حرارة العمل إلى 850 درجة مئوية، ويمكن أن يصل ضغط العمل إلى 42MPa.
9. يمكن قياس الشوائب في ظروف العمل المعقدة. نظرًا لتصميمها الهيكلي الفريد، فإنها تتمتع بأداء خاص ويمكنها أداء الغاز السائل على مرحلتين، والغازات المختلطة المختلفة (مثل الغاز والغاز الحيوي وغاز الفحم، وما إلى ذلك)، والغازات المختلفة ذات درجة الحرارة المنخفضة (مثل الغاز الطبيعي المسال، والنيتروجين السائل، والأكسجين السائل، والهيدروجين السائل، والكلور السائل، والإيثيلين المسال، وغاز البترول المسال، وما إلى ذلك)، والوسائط ثنائية الطور بين الغاز والسائل (مثل الرطوبة)، والطين، وتدفق المياه متعدد الأطوار، والماء الاهتزازي. التدفق، ووسائط التداخل الكهرومغناطيسي، والتدفق ثنائي الاتجاه (لأن مقياس الجريان المتوازن متماثل تمامًا على كلا الجانبين).

صناعة التطبيق:
1. صناعة البتروكيماويات: قياس معدلات تدفق السوائل والغاز والبخار
2. الطاقة الحرارية: قياس بخار الغلاية والمياه المتداولة والغاز
3. المعادن: غاز الفرن العالي، مياه التبريد، غاز المعالجة
4. معالجة المياه: مياه الصرف الصناعي، المياه النقية، الهواء المضغوط
