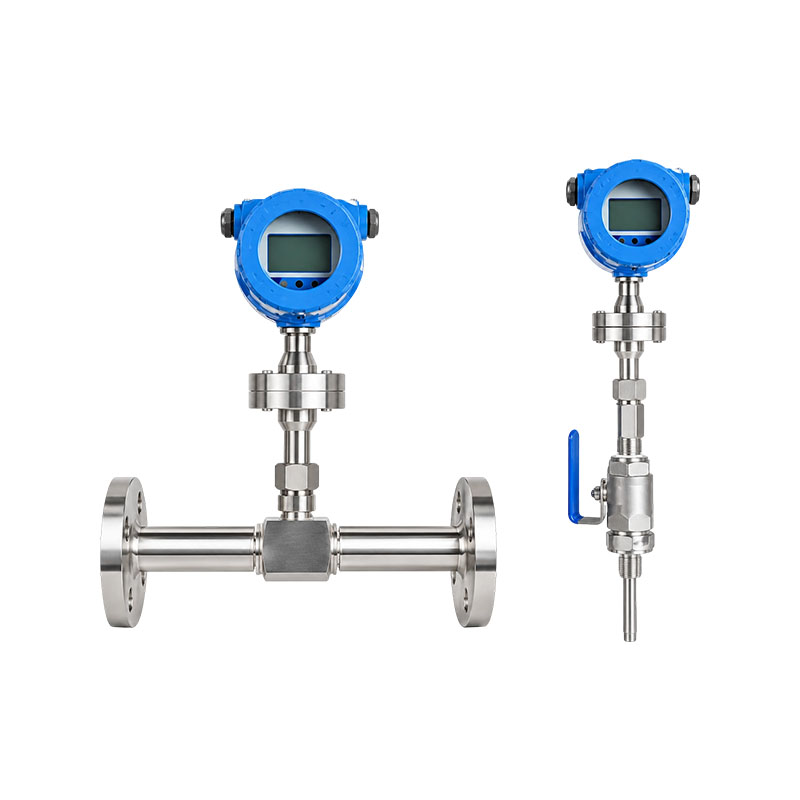

مقياس تدفق كتلة الغاز الحراري من سلسلة XG-RSL

تم تطوير مقياس تدفق كتلة الغاز الحراري من سلسلة XG-RSL على أساس معدل امتصاص حرارة السائل المرتبط مباشرة بمعدل تدفق الكتلة، وله نطاق واسع من التطبيقات.

مبدأ العمل:
مقياس التدفق/مفتاح التدفق من سلسلة XG-RSL هو مقياس تدفق يعتمد على مبدأ الانتشار الحراري. وهذا يعني أنه عندما يتدفق السائل عبر جسم تسخين، فإن كمية الحرارة المفقودة بواسطة جسم التسخين تتناسب مع معدل تدفق السائل. على وجه التحديد، يحتوي مستشعر مقياس التدفق هذا على جهازي RTDs من الدرجة القياسية، أحدهما يستخدم كمصدر للحرارة والآخر يستخدم لقياس درجة حرارة السائل. عندما يتدفق السائل، يكون لفرق درجة الحرارة بين الاثنين علاقة غير خطية مع معدل التدفق، ويمكن للأداة تحويل هذه العلاقة إلى مخرج خطي لإشارة التدفق المقاسة.

ميزات المنتج:
1. اعتماد تكنولوجيا استشعار RTD البلاتينية المستقرة للغاية.
2. اعتماد التكنولوجيا الخاصة "التغليف الهيكلي المتوازن" والتعويض الذاتي لدرجة الحرارة المتوسطة؛
3. خوارزميات خاصة يمكنها تحقيق خطية عالية وتكرارية عالية ودقة عالية؛
4. نسبة النطاق هي 1000:1 ويمكن توسيعها وفقًا لمتطلبات المستخدم.
5. يمكنها تحقيق قياس قطر الأنبوب الكبير ومعدل التدفق الصغير، مع معدل تدفق أدنى يصل إلى الصفر ودقة تبلغ 0.001m/s،
يعد قياس سرعة التدفق المنخفض حساسًا للغاية؛
6. لا توجد أجزاء متحركة. ويمكن تجاهل تأثيرات الاهتزاز؛
7. متطلبات قسم الأنابيب المستقيمة ليست عالية، 1-2D:
8. إنه مستقل عن درجة الحرارة والضغط للوسط، ويمكنه قياس معدل تدفق الكتلة مباشرة دون تعويض درجة الحرارة والضغط؛
9. خوارزمية حصرية لدرجة الحرارة العالية. درجة الحرارة المتوسطة يمكن أن تصل إلى 510 درجة مئوية؛
10. يدعم التصحيح الديناميكي 12 نقطة لإشارات المرور، مع تصحيح 10 نقاط مدمج؛
11. التصحيح الديناميكي عبر الإنترنت لإخراج التيار/الجهد.
12. غير حساس للجسيمات الصغيرة مثل الغبار.
13. تصميم واختيار مريح، سهولة التركيب والاستخدام، التحميل والتفريغ دون انقطاع عبر الإنترنت، وسهولة الصيانة.

صناعة التطبيق:
1. صناعة النفط والغاز
تبادل الطاقة استخلاص الغاز من الآبار المملوءة؛ قياس الغاز تحليل جودة الغاز؛ اختبار التسرب قياس الغاز الطبيعي. مراقبة غاز الشعلة.
2. صناعة الطاقة
قياس الغاز أثناء توزيع الغاز في أنظمة الوقود؛ قياس الغازات المختلفة في الغلايات والأنظمة المساعدة. قياس الغاز على مواقد الغاز. قياس الهيدروجين قياس الهواء الأولي والثانوي في أفران محطات توليد الطاقة.
3. الصناعة الكيميائية
مراقبة تداول الدخان. قياس تدفق الغاز في نظام أخذ العينات؛ قياس تدفق الغاز لمروحة السحب المستحثة؛ قياس غاز الأمونيا في مصانع الأسمدة. قياس معدلات تدفق الغاز المختلفة في مصانع البطاريات.
4. الصناعة المعدنية
قياس تعبئة الغاز في مصانع الصلب؛ قياس غاز الفرن العالي في مصانع الحديد؛ قياس غاز فرن فحم الكوك في مصانع فحم الكوك؛ قياس ومراقبة غاز فرن التسخين (غاز الفرن العالي، غاز فحم الكوك، الغاز الطبيعي، إلخ) في مصانع درفلة الفولاذ؛ التحكم في الغازات مثل الهيدروجين والأكسجين والأمونيا في أفران التبريد للمعالجة الحرارية.
5. صناعة اللب والورق
قياس الغازات في أنظمة معالجة مياه الصرف الصحي. مراقبة تدفق الدخان. تستعيد الغلاية الهواء الثانوي/الثالثي؛ قياس إمدادات الغاز والهواء للغلايات.
6. صناعة الأغذية والأدوية
إضافة الهواء النقي أثناء عمليات المعالجة؛ معالجة ثاني أكسيد الكربون في مصانع الجعة؛ معدل تدفق الهواء الساخن في زجاجة التعقيم؛ قياس معدل تدفق الغاز أثناء عملية الأكسدة الحرارية. نظام التهوية مدخل الغلاية، غاز العادم، والتحكم في العملية.
7. حماية البيئة
قياس الغاز أثناء عملية استخدام الغاز الحيوي؛ قياس غاز الكلور أثناء عملية معالجة الكلور؛ قياس الغاز في خزانات التهوية أثناء عملية معالجة مياه الصرف الصحي. مراقبة انبعاثات ثاني أكسيد الكبريت وأكاسيد النيتروجين من عادم المدخنة.
8. الصناعات الأخرى
قياس الهواء المضغوط في المصنع؛ عملية احتراق مسحوق الفحم باستخدام وقود للتحكم في نسبة المسحوق/الغاز؛ التحكم في تدفق الغاز الساخن من آلات الطحن العمودي في صناعة الأسمنت.
