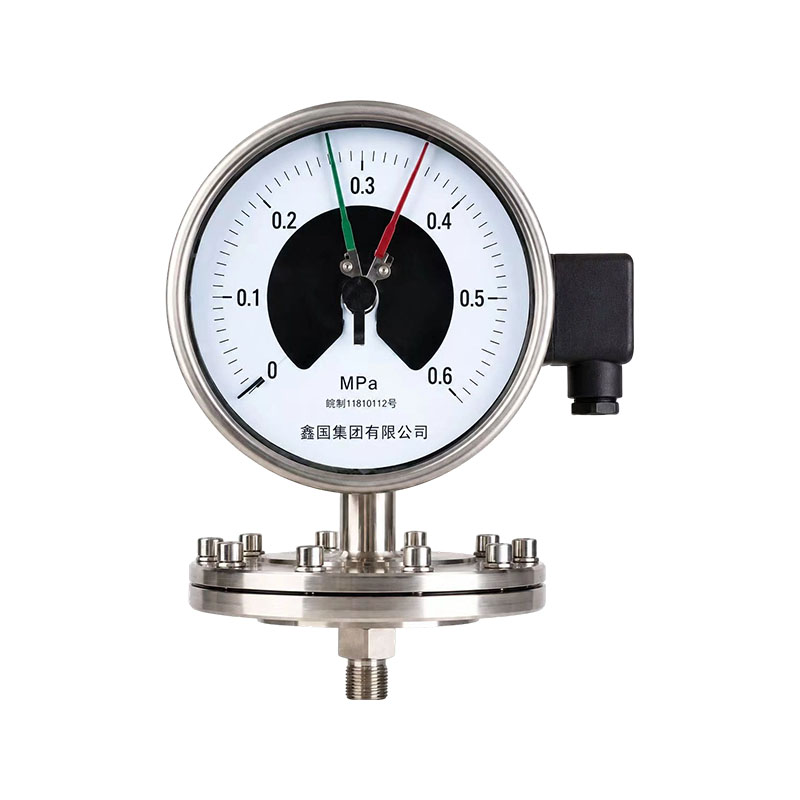

XG/YPF سلسلة قياس ضغط الحجاب الحاجز

مقياس ضغط الحجاب الحاجز من سلسلة XG/YPF هو مقياس ضغط محلي مضاد للتآكل مع غشاء مموج كعنصر مرن لاستشعار الضغط. وهو يتألف من حاجز قياس، ومفصل/شفة، وآلية نقل قضيب التوصيل، وعلبة. يعمل الوسط المقاس مباشرة على الغشاء المموج، مما يتسبب في تشوه إزاحة الغشاء تحت الضغط. يتم تضخيمه من خلال حركة تروس قضيب التوصيل، مما يدفع المؤشر لعرض قيمة الضغط على القرص. يتم حظر الوسيط بواسطة الغشاء ولا يدخل إلى داخل الحركة. إنها مناسبة لقياس ضغط الغازات والسوائل المسببة للتآكل واللزوجة وليس من السهل تبلورها.

مزايا المنتج:
1. قدرة قوية ضد الانسداد: يعمل الحجاب الحاجز كعنصر استشعار للضغط بدون فتحات تدفق صغيرة، ومناسب لقياس الوسائط اللزجة، المحتوية على الشوائب، والمترسبة بسهولة، وليس عرضة للانسداد أو تشويش جهاز القياس.
2. يمكنه قياس الضغط الجزئي والضغط المنخفض، مع حساسية عالية للحجاب الحاجز واستجابة حساسة للضغط المنخفض وتغيرات الضغط، مناسب لقياس ظروف الضغط المنخفض للغاز والسائل.
3. مقاومة جيدة للتآكل: يمكن تصنيع الحجاب الحاجز من مواد مثل 316، Hastelloy، PTFE، وما إلى ذلك، للتعامل مع الوسائط المسببة للتآكل وحماية الهيكل الداخلي للأداة.
4. الهيكل آمن وموثوق، مع قدرة التحميل الزائد أفضل من تلك الموجودة في مقياس ضغط الأنبوب الزنبركي؛ هيكل الجسم بسيط وسهل الصيانة، ويمكن إقرانه برؤوس اتصال كهربائية ومقاومة للصدمات لتحقيق التحكم في الإنذار.

نقاط البيع الرئيسية:
1. ليس من السهل حجبها، ولا توجد قنوات تدفق صغيرة، ومناسبة للوسائط اللزجة والحبيبية والمترسبة بسهولة، مما يحل مشكلة انسداد إبرة قياس الضغط الشائعة.
2. قياس الضغط المنخفض الحساس. عنصر استشعار ضغط الحجاب الحاجز. استجابة سريعة لتغيرات الضغط الجزئي والضغط المنخفض؛ قياس مستقر.
3. هناك مواد غشائية متعددة للاختيار من بينها، بما في ذلك أغشية 316L، Hastelloy، وPTFE، للتعامل مع الوسائط المسببة للتآكل المختلفة.
4. لديها أداء جيد للحمل الزائد، ومقاومة لتأثير الضغط الفوري، وليس من السهل إتلاف مكونات استشعار الضغط، ولها موثوقية تشغيلية عالية.
5. اختيار الوظيفة مرن، ويمكنه تحقيق إنذار الضغط من خلال اتصالات التوزيع. ويمكن استخدامه أيضًا كنموذج مقاوم للصدمات، مع سهولة التركيب والصيانة والاستبدال السهل.
