XG3051LT جهاز إرسال مستوى السائل ذو الضغط التفاضلي
الصفحة الرئيسية / منتج / أجهزة قياس الضغط / جهاز إرسال الضغط / XG3051LT جهاز إرسال مستوى السائل ذو الضغط التفاضلي
  • XG3051LT جهاز إرسال مستوى السائل ذو الضغط التفاضلي
  • XG3051LT جهاز إرسال مستوى السائل ذو الضغط التفاضلي

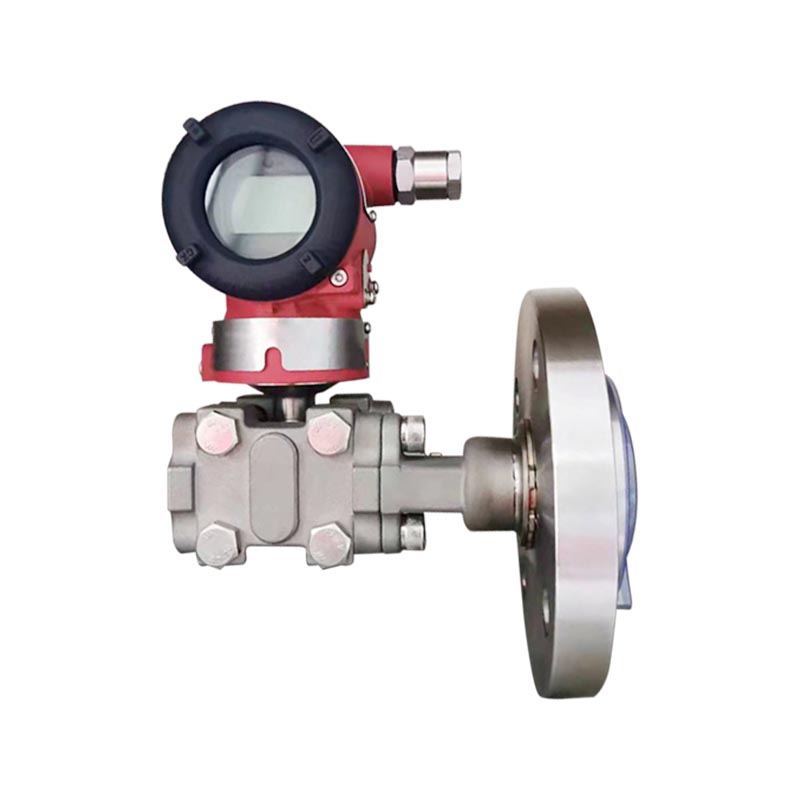

XG3051LT جهاز إرسال مستوى السائل ذو الضغط التفاضلي

مقدمة المنتج:
XG3051LT عبارة عن جهاز إرسال مستوى السائل ذو الضغط التفاضلي عن بعد ذو شفة واحدة من سلسلة 3051. استنادًا إلى مبدأ الاستشعار بالسعة، يتصل غشاء عزل الحافة مباشرة بالوسط المقاس، مما يحول فرق الضغط الثابت الناتج عن مستوى السائل إلى مخرج إشارة رقمية HART بقدرة 4-20 مللي أمبير. يتم استخدامه خصيصًا لحل مشكلة اللزوجة العالية، والتبلور السهل، والترسيب السهل، وقياس مستوى السائل المتوسط ​​للتآكل القوي، مما يلغي الحاجة إلى أنابيب الضغط وتجنب انسداد خطوط الأنابيب.

صناعة التطبيق:
1. صناعة البتروكيماويات: قياس مستويات السوائل في أوعية التفاعل، وصهاريج التخزين، والمواد اللزجة، والوسائط سهلة التبلور، والواجهات ثنائية الطور.
2. حماية البيئة لمعالجة المياه: مراقبة مستويات السوائل في خزانات الصرف الصحي، وصهاريج تخزين المواد الكيميائية، وخزانات الحمأة، ووسائط المواد الصلبة العالقة.
3. الصناعة الدوائية: مستويات السائل في خزانات التفاعل، خزانات المكونات، الأدوية شديدة التآكل، ومستويات الخزان الصحي.
4. الأطعمة والمشروبات: يمكن تخزين المواد عالية اللزوجة مثل الصلصات والعصائر في خزانات ذات هياكل شفة صحية اختيارية.

اتصل بنا
السابق:لا مقال سابقالتالي:XG3051DP جهاز إرسال الضغط التفاضلي
FAQ Process Connection Instructions Input Output Response Time General Conditions Electrical Connections Model and Specification Code Table

س1: ما الفرق بين XG3051LT وXG3051DP؟
ج: XG3051DP هو جهاز إرسال الضغط التفاضلي الشائع الذي يتطلب قناة ضغط خارجية؛ XG3051LT هو نوع نقل مستوى السائل عن بعد ذو شفة واحدة، ومجهز بغشاء شفة عازل ولا يتطلب أنبوب ضغط. إنها مناسبة لقياس مستويات السائل في الوسائط اللزجة والبلورية والمسدودة بسهولة، ولكنها غير مناسبة لقياس التدفق.

س2: ما هو سبب القياس غير الدقيق لمستوى السائل والتقلبات الكبيرة؟
ج: ① يتم تغطية غشاء الحافة بتراكم المواد وتوسيع نطاقها؛ ② يتعرض نظام تعبئة زيت السيليكون للسخونة الزائدة والضغط السلبي، مما يؤدي إلى تبخر زيت السيليكون؛ ③ خطأ في إعداد ترحيل النطاق؛ ④ تغيرت كثافة وسط الخزان. قم بإعطاء الأولوية للتحقق من حالة عمل غشاء الفلنجة، ثم قم بإعادة معايرة نقطة الصفر والمدى.

Q3: كيفية تحديد الحجاب الحاجز الإضافي والشفة المسطحة؟
ج: الوسط عرضة للاستقرار والتعليق على الحائط. اختر غشاءًا قابلاً للإدراج لتجنب تغطية الغشاء بالرواسب الموجودة على جدار الخزان؛ الوسط نظيف وخالي من الرواسب، ويمكن اختيار شفة مسطحة.

س 4: ما هي الوسائط التي لا يمكن استخدامها مباشرة مع فيلم 316L؟
ج: في ظل ظروف ارتفاع أيون الكلوريد، والأحماض والقلويات القوية، والتآكل القوي، سوف يتآكل 316L ويتطلب اختيار صفائح فيلم Hastelloy C، أو Monel، أو التنتالوم؛ تتطلب ظروف العمل ذات درجة الحرارة المرتفعة التأكد من مستوى مقاومة درجة الحرارة لسائل التعبئة.

تعليمات اتصال العملية الجانبية ذات الضغط المنخفض

شفة بيضاوية من الفولاذ المقاوم للصدأ 1/2-NPT (الكود 1) 100016 1. شفة غرفة الضغط
2. الختم الدائري
3. NPT 1/2 اتصال شفة بيضاوي الشكل
4. الترباس
موصل T من الفولاذ المقاوم للصدأ M20x1.5 (الكود 2) 100007 1. شفة غرفة الضغط
2. تركيبات ملولبة ذكرية على شكل حرف T M20×1.5
3. الترباس
4. يا الدائري
5. M20×1.5 الجوز
6. أنبوب الضغط الرصاص

معلمات القياس: الضغط التفاضلي، مستوى السائل

نطاق القياس
الحد الأدنى من -100% عنوان URL (قابل للتعديل باستمرار)
الحد الأعلى ما يصل إلى 100% من عنوان URL (قابل للتعديل باستمرار)
الجدول 1 - العلاقة بين رمز النطاق والمدى
رمز النطاق الحد الأدنى للنطاق أقصى مدى الضغط المقدر (الحد الأقصى)
B 1 كيلو باسكال 6 كيلو باسكال الضغط المقدر لشفة المستوى
C 4 كيلو باسكال 40 كيلو باسكال
D 25 كيلو باسكال 250 كيلو باسكال
E 200 كيلو باسكال 2 ميجا باسكال
الجدول 2: الضغط المقدر لشفة المستوى
نوع شفة المستوى القطر الاسمي الحد الأدنى للنطاق
ختم بعيد واحد ختم مزدوج عن بعد
نوع مسطح DN 50/2" 10 كيلو باسكال 10 كيلو باسكال
نوع مسطح DN 80/3" 6 كيلو باسكال 1 كيلو باسكال
نوع مسطح الاسم المميز 4" 6 كيلو باسكال 1 كيلو باسكال
النوع المدرج DN 50/2" 16 كيلو باسكال 16 كيلو باسكال
النوع المدرج DN 80/2" 6 كيلو باسكال 1 كيلو باسكال
النوع المدرج الاسم المميز 4" 6 كيلو باسكال 1 كيلو باسكال

يجب أن يكون الحد الأدنى للامتداد لجهاز إرسال مستوى الضغط التفاضلي هو القيمة الأكبر للامتدادات الدنيا في الجدول 1 والجدول 2. ويجب ألا يقل الامتداد المعدل عن هذا الامتداد الأدنى.
يجب أن يكون الحد الأقصى لنطاق جهاز إرسال المستوى هو القيمة الأصغر بين الحد الأقصى لجسم جهاز الإرسال والضغط المقدر لشفة المستوى.

إشارة الإخراج
2-سلك، 4-20 مللي أمبير تيار مستمر هارت الإخراج، الاتصالات الرقمية؛ يتم فرض بروتوكول HART على إشارة DC 4-20 مللي أمبير.
حدود إشارة الخرج: Imin = 3.9 مللي أمبير، Imax = 20.5 مللي أمبير

تيار التنبيه (الوضع القابل للتكوين)
وضع التنبيه المنخفض (الحد الأدنى) 3.7 مللي أمبير
وضع التنبيه العالي (الحد الأقصى) 21 مللي أمبير
لا يوجد وضع إنذار (استمرار) يحمل القيمة الحالية الصالحة قبل حدوث خطأ
الإعداد القياسي لتيار الإنذار وضع التنبيه العالي


ثابت التخميد لمكون مكبر الصوت هو 0.1 ثانية. يتراوح الثابت الزمني للمستشعر وشفة المستوى من 0.2 إلى 2 ثانية، اعتمادًا على مدى المستشعر، ونسبة الهبوط، وطول الأنبوب الشعري، ولزوجة سائل التعبئة.
ثابت زمني إضافي قابل للتعديل: 0.1 ~ 60 ثانية.

يمكن تركيب جهاز إرسال شفة المستوى مباشرة في أي موضع.
شرط التثبيت الأمثل هو الحفاظ على محور شفة العملية عموديًا. أي انحراف موضعي سيؤدي إلى تحول صفري قابل للتصحيح. يمكن تدوير مبيت الإلكترونيات حتى 360 درجة، ويمكن للبراغي المثبتة تثبيته في أي وضع.

الظروف البيئية

درجة الحرارة المحيطة
الحد الأدنى يعتمد على ملء السائل
الحد الأقصى 85 درجة مئوية
مع العرض المحلي وأختام FKM -20 ~ 65 درجة مئوية
درجة حرارة التخزين/النقل
الحد الأدنى يعتمد على ملء السائل
الحد الأقصى 85 درجة مئوية
الرطوبة النسبية 0 ~ 100%
مقاومة الصدمات
التسارع 50 جم
المدة 11 مللي ثانية
مقاومة الاهتزاز 2 جرام حتى 500 هرتز
EMC (التوافق الكهرومغناطيسي) انظر الجدول 3 "ملحق التوافق الكهرومغناطيسي"

عملية حد درجة الحرارة المتوسطة الحد
درجة الحرارة المتوسطة:-30 ~ 180 درجة مئوية

حد درجة الحرارة المتوسطة -30 ~ 180 درجة مئوية
حدود ضغط جسم المرسل من 3.5 كيلو باسكال من الضغط المطلق إلى الضغط المقدر. يمكن أن تصل الحماية من الضغط الزائد إلى 1.5 مرة من الضغط المقدر، المطبق على جانبي جهاز الإرسال في وقت واحد.
مستوى ضغط تصنيف شفة
معيار أنسي 150 رطل لكل بوصة مربعة ~ 600 رطل لكل بوصة مربعة
معيار الدين PN 1.6 ميجا باسكال ~ PN 10 ميجا باسكال
حد التحميل الزائد من جانب واحد جانب الضغط المنخفض: الضغط المقدر لجسم المرسل؛ جانب الضغط العالي: الضغط المقدر لشفة المستوى. قد يحدث انحراف صفري قابل للتصحيح.
الوزن DN 50/2": حوالي 7 ~ 10 كجم
DN 80/3": تقريبًا. 8 ~ 11 كجم
DN 4": تقريبًا 9 ~ 12 كجم
الحماية من الانفجار
موافقة NEPSI ضد اللهب على سبيل المثال dⅡC T6
NEPSI الموافقة الآمنة جوهريًا على سبيل المثال iaⅡC T4
درجة حرارة التشغيل المسموح بها -40 درجة مئوية ~ 65 درجة مئوية

إمدادات الطاقة وظروف التحميل
جهد الإمداد 24 خامسا
صيغة التحميل R ≥ (Us - 12 V)/Imax kΩ حيث Imax = 23 مللي أمبير
ماكس. جهد الإمداد 42 فولت تيار مستمر
دقيقة. جهد الإمداد 12 فولت تيار مستمر؛ 15 فولت تيار مستمر (لشاشة LCD ذات الإضاءة الخلفية)
نطاق تحميل الاتصالات الرقمية 230 ~ 600 أوم
المواد
كبسولة القياس 316L الفولاذ المقاوم للصدأ
الحجاب الحاجز 316L الفولاذ المقاوم للصدأ, Hastelloy C, Tantalum, FEP, PFA, PTFE coating
شفة العملية 304 الفولاذ المقاوم للصدأ
ملء السائل زيت السيليكون، زيت نباتي
طوقا مطاط النتريل (NBR)، المطاط الصناعي الفلوري (FKM)، PTFE
الإسكان الارسال سبائك الألومنيوم مع طلاء الايبوكسي على السطح
ختم الإسكان مطاط النتريل (NBR)
لوحة 304 الفولاذ المقاوم للصدأ
التوصيل الكهربائي غدة الكابل م20 × 1.5. أطراف توصيل مناسبة للموصلات ذات 0.5 ~ 2.5 مم²
اتصال العملية جانب الضغط المنخفض من جهاز الإرسال: خيط داخلي UNF 7/16 بوصة. تتوافق شفة المستوى على جانب الضغط العالي مع معايير ANSI أو DIN. التركيب المباشر متاح، راجع رسم الأبعاد.
تصنيف حماية الضميمة IP67

الجدول 3: ملحق EMC
لا. عنصر الاختبار المعيار الأساسي حالة الاختبار مستوى الأداء
1 الانبعاثات المشعة (الضميمة) GB/T 9254-2008 الجدول 5 30 ميجا هرتز ~ 1000 ميجا هرتز تمرير
2 الانبعاثات الموصلة (منفذ طاقة التيار المستمر) GB/T 9254-2008 الجدول 1 0.15 ميجا هرتز ~ 30 ميجا هرتز تمرير
3 حصانة التفريغ الكهروستاتيكي (ESD). جيجابايت/ت 17626.2-2006 4 كيلو فولت (الاتصال) 8 كيلو فولت (الهواء) B
4 مناعة المجال الكهرومغناطيسي المشع RF جيجابايت/ت 17626.3-2006 10 فولت/م (80 ميجا هرتز ~ 1 جيجا هرتز) A
5 تردد الطاقة مناعة المجال المغناطيسي جيجابايت/ت 17626.8-2006 30 أ/م A
6 مناعة كهربائية سريعة عابرة / انفجارية جيجابايت/ت 17626.4-2008 2 كيلو فولت (5/50 نانو ثانية، 5 كيلو هرتز) B
7 حصانة الطفرة جيجابايت/ت 17626.5-2008 1 كيلو فولت (خط إلى خط) 2 كيلو فولت (خط إلى الأرض) (1.2 أمريكي/50 أمريكي) B
8 أجريت الحصانة الاضطراب الناجم عن مجالات الترددات اللاسلكية جيجابايت/ت 17626.6-2008 3 فولت (150 كيلو هرتز ~ 80 ميجا هرتز) A

ملاحظات:
(1) مستوى الأداء أ: أثناء الاختبار، يظل الأداء طبيعيًا ضمن حدود المواصفات الفنية.
(2) مستوى الأداء ب: أثناء الاختبار، قد تتدهور الوظيفة أو الأداء مؤقتًا أو تُفقد، ولكن يمكن استعادتها تلقائيًا. تظل حالة التشغيل الفعلية والبيانات المخزنة والبيانات الأخرى دون تغيير.

الأبعاد

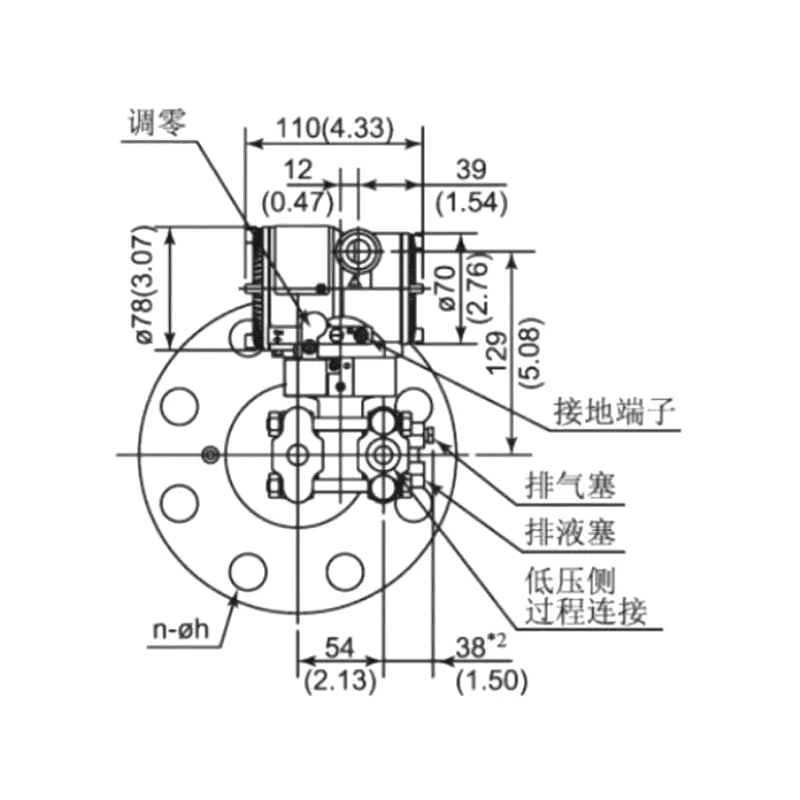

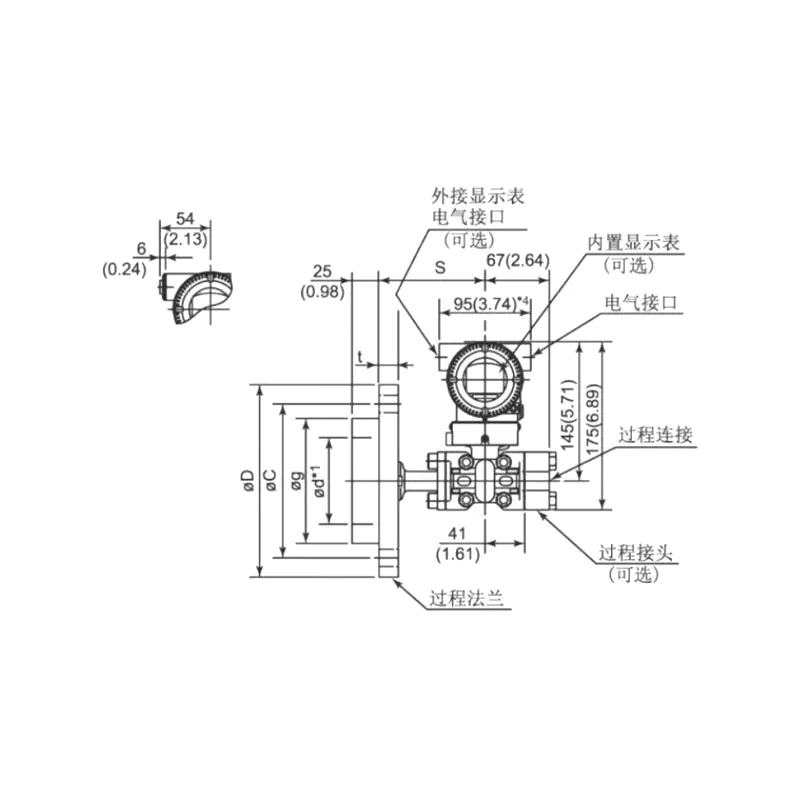

شفة مسطحة شفة مسطحة
100011 100002

الجدول 4: مستوى رسم شفة الأبعاد
القطر الاسمي الضغط المقدر د ΦC Φd1*1 (نوع الإدخال) Φg t البراغي
الكمية الموضوع
DN 50 (وجه الختم DIN 2526 النوع E) (شفة DIN 2501) PN1.6/4MPa 165 125 48.3 102 20 4 م16
بن 6.4MPa 180 135 48.3 102 26 4 م20
بن 10MPa 195 145 48.3 102 28 4 م20
DN 80 (وجه الختم DIN 2526 النوع E) (شفة DIN 2501) PN1.6/4MPa 200 160 76 138 24 8 م16
بن 6.4MPa 215 170 76 138 28 8 م20
بن 10MPa 230 180 76 138 32 8 م24
DN 2 بوصة (نوع RF ANSI B 16.5) 150 رطل لكل بوصة مربعة 152.4 120.6 48.3 92.1 17.4 4 م18
300 رطل لكل بوصة مربعة 165.1 127 48.3 92.1 20.6 8 م18
600 رطل لكل بوصة مربعة 165.1 127 48.3 92.1 31.75 8 م18
DN 3 بوصة (نوع ANSI B 16.5 RF) 150 رطل لكل بوصة مربعة 190.5 152.4 76 127 22.2 4 م16
300 رطل لكل بوصة مربعة 209.5 168.3 76 127 27 8 م20
600 رطل لكل بوصة مربعة 209.5 168.3 76 127 38.05 8 م20
DN 4 بوصة (نوع ANSI B 16.5 RF) 150 رطل لكل بوصة مربعة 229 191 89 157 30 8 م18
300 رطل لكل بوصة مربعة 255 200 89 157 32 8 م18

ملحوظة: يمكن للمستخدمين تثبيت البراغي والصواميل بشكل اختياري.

الشكل 5: مخطط التوصيل الكهربائي
100025

ملحوظة: وظيفة الواجهة السريعة تعادل محطة الإشارة.

XG3051 رمز اختيار جزء شفة جهاز إرسال مستوى الضغط التفاضلي
1 تجميع مختوم سائل
إل تي شفة المستوى، لا يوجد أنبوب شعري، ⊕ الجانب
2 النطاق
2 0–100Pa ~ 1kPa (0–10 ~ 100 ممH₂O) / (0–1 ~ 10 مللي بار)
3 0–200Pa ~ 6kPa (0–20 ~ 600 ممH₂O) / (0–2 ~ 60 مللي بار)
4 0–400Pa ~ 40kPa (0–40 ~ 4000 ممH₂O) / (0–20 ~ 400 مللي بار)
5 0–2.5 كيلو باسكال ~ 250 كيلو باسكال (0–0.25 ~ 25 مللي أمبير) / (0–25 ~ 2500 مللي بار)
6 0–30 كيلو باسكال ~ 3MPa (0–2 ~ 200 مللي أمبير) / (0–0.3 ~ 30 بار)
7 0–140 كيلو باسكال ~ 14 ميجا باسكال (0–3 ~ 300 مللي أمبير) / (0–1.4 ~ 140 بار)
3 اتصال العملية القطر الاسمي نوع الختم الحجاب الحاجز / مادة وجه الختم
A DN50 دين 2501 DIN2501 اكتب E DN2526 316L الفولاذ المقاوم للصدأ
B DN50 دين 2501 DIN2502 اكتب E DN2526 هاستيلوي سي
C DN50 دين 2501 دين2503 اكتب E DN2526 التنتالوم
H DN80 الدين 2501 دين2504 اكتب E DN2526 316L الفولاذ المقاوم للصدأ
I DN80 الدين 2501 دين2505 اكتب E DN2526 هاستيلوي سي
G DN80 الدين 2501 دين2506 اكتب E DN2526 التنتالوم
D DN2" أنسي ب 16.5 أنسي ب 16.5 نوع الترددات اللاسلكية أنسي ب 16.5 316L الفولاذ المقاوم للصدأ
E DN2" أنسي ب 16.5 أنسي ب 16.6 نوع الترددات اللاسلكية أنسي ب 16.5 هاستيلوي سي
F DN2" أنسي ب 16.5 أنسي ب 16.7 نوع الترددات اللاسلكية أنسي ب 16.5 التنتالوم
K DN3" ANSI B 16.5 أنسي ب 16.8 نوع الترددات اللاسلكية أنسي ب 16.5 316L الفولاذ المقاوم للصدأ
L DN3" ANSI B 16.5 أنسي ب 16.9 نوع الترددات اللاسلكية أنسي ب 16.5 هاستيلوي سي
M DN3" ANSI B 16.5 أنسي ب 16.10 نوع الترددات اللاسلكية أنسي ب 16.5 التنتالوم
N DN4" ANSI B 16.5 أنسي ب 16.11 نوع الترددات اللاسلكية أنسي ب 16.5 316L الفولاذ المقاوم للصدأ
O DN4" ANSI B 16.5 أنسي ب 16.12 نوع الترددات اللاسلكية أنسي ب 16.5 هاستيلوي سي
P DN4" ANSI B 16.5 أنسي ب 16.13 نوع الترددات اللاسلكية أنسي ب 16.5 التنتالوم
Z التخصيص الخاص
4 تصنيف الضغط/فئة الضغط معيار ضغط الفلنجة
1 بن 1MPa/4MPa الدين 2501
2 بن 6.4MPa الدين 2501
3 بن 10MPa الدين 2501
6 150 رطل لكل بوصة مربعة أنسي ب 16.5
7 300 رطل لكل بوصة مربعة أنسي ب 16.5
8 600 رطل لكل بوصة مربعة أنسي ب 16.5 (Excluding DN4" ANSI B 16.5)
5 نوع الاتصال
F نوع مسطح
H نوع الإدخال، 316L من الفولاذ المقاوم للصدأ طول الإدخال 50 ملم
I نوع الإدخال، 316L من الفولاذ المقاوم للصدأ طول الإدخال 100 ملم
G نوع الإدخال، 316L من الفولاذ المقاوم للصدأ طول الإدخال 150 ملم
L نوع الإدخال، Hastelloy C طول الإدخال 50 ملم
M نوع الإدخال، Hastelloy C طول الإدخال 100 ملم
N نوع الإدخال، Hastelloy C طول الإدخال 150 ملم
Z التخصيص الخاص
6 ملء السوائل نطاق درجة الحرارة
W زيت السيليكون ذو درجة الحرارة المنخفضة -65 ~ 145 درجة مئوية
S زيت السيليكون في درجة الحرارة المحيطة -30 ~ 200 درجة مئوية
H زيت السيليكون ذو درجة الحرارة العالية -10 ~ 350 درجة مئوية
U زيت السيليكون عالي الحرارة 0 ~ 415 درجة مئوية
V زيت نباتي 0 ~ 250 درجة مئوية
F زيت مفلور -30 ~ 260 درجة مئوية
7 تكوين وجه الحجاب الحاجز ذو الحافة المبللة
N لا شيء
1 316L مطلي بـ FEP (بروبيلين الإيثيلين المفلور)، درجة الحرارة ≥180 درجة مئوية
2 316L مطلي بمادة PFA (البيرفلوروألكوكسي)، درجة الحرارة ≥260 درجة مئوية
3 الحجاب الحاجز مصفح بطبقة PTFE (طبقة بولي تترافلوروإيثيلين) [2]، درجة الحرارة ≥200 درجة مئوية (لا ينطبق على نوع الإدخال)
4 316L مطلي بـ FEP (بروبيلين الإيثيلين المفلور)، درجة الحرارة ≥180 درجة مئوية (Insert type only)
5 316L مطلي بمادة PFA (البيرفلوروألكوكسي)، درجة الحرارة ≥260 درجة مئوية (Insert type only)
6 مطلي بالذهب 316L
7 مطلي بالياقوت 316L
8 العلاج المضاد للفراغ
