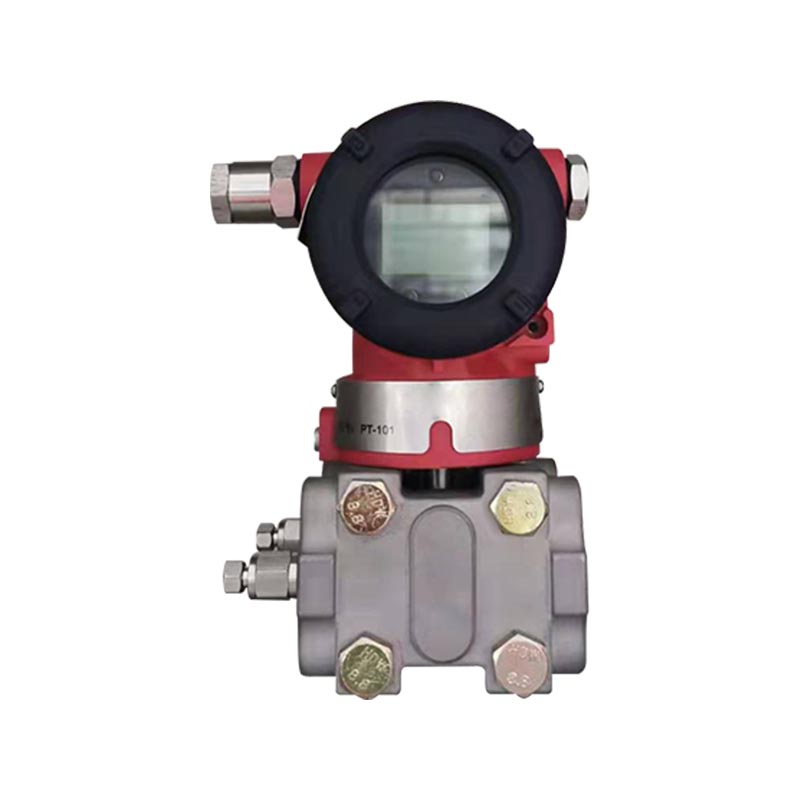

XG3051DP جهاز إرسال الضغط التفاضلي

Name: XG3051DP جهاز إرسال الضغط التفاضلي
Rating: 5 (99 reviews)

مقدمة المنتج:
ينتمي XG3051DP إلى جهاز إرسال الضغط التفاضلي الذكي بالسعة سلسلة 3051 المنتج محليًا، والذي يعتمد مبدأ الاستشعار بالسعة لتحويل فرق الضغط للوسط المقاس إلى إشارة قياسية HART 4-20mA. يمكن استخدامه لقياس معلمات العملية مثل الضغط التفاضلي، ومستوى السائل، ومعدل التدفق، ومستوى السائل في الحاوية المغلقة، وفرق ضغط خط الأنابيب، وما إلى ذلك. ويستخدم على نطاق واسع في أنظمة التحكم DCS وPLC.

صناعة التطبيق:
1. صناعة البتروكيماويات: مستوى سائل غلاية التفاعل، معدل تدفق خط الأنابيب، فرق ضغط المرشح، مستوى سائل الخزان، يستخدم على نطاق واسع في ظروف مقاومة للانفجار.
2. صناعة الطاقة: مراقبة أنظمة الغلايات والتوربينات في محطات توليد الطاقة، ومعدل تدفق البخار والماء، والضغط السلبي للفرن، ومستوى السائل في الحاوية، وفرق ضغط المرشح.
3. معالجة المياه/حماية البيئة: عمليات الصرف الصحي وتنقية المياه، مستوى الخزان، معدل تدفق خط الأنابيب، فرق ضغط المرشح.
4. الصناعة المعدنية: قياس فرق ضغط السوائل، ومستوى السائل المتوسط، وتدفق خط أنابيب العملية في عمليات الصهر.
5. صناعة الورق: مستوى سائل اللب، فرق ضغط المرشح، قياس تدفق العملية.

اتصل بنا

السابق:XG3051LT جهاز إرسال مستوى السائل ذو الضغط التفاضلي التالي:XG3051DP الارسال عن بعد الضغط التفاضلي

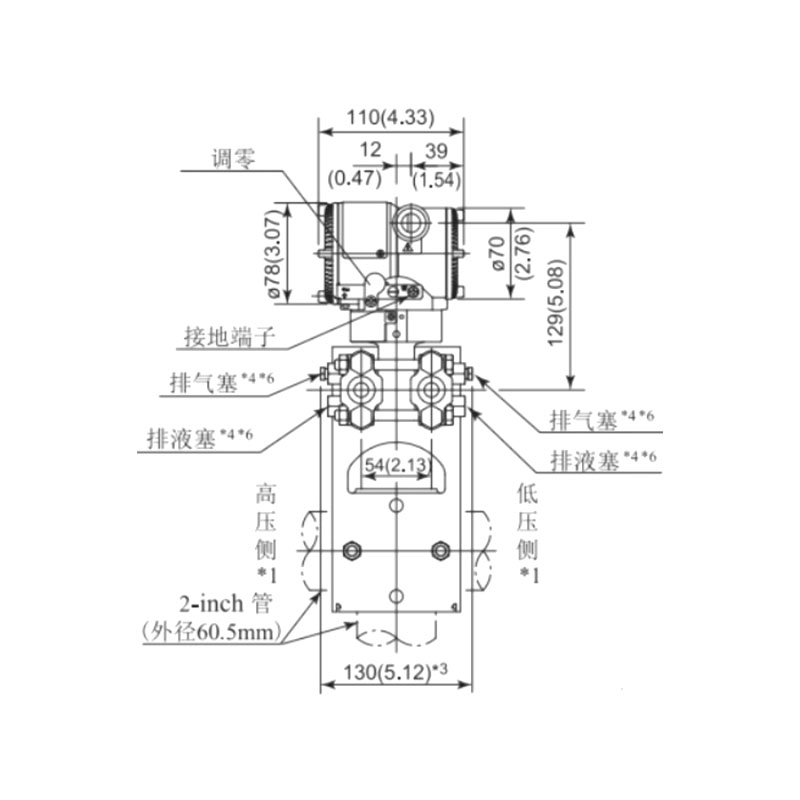

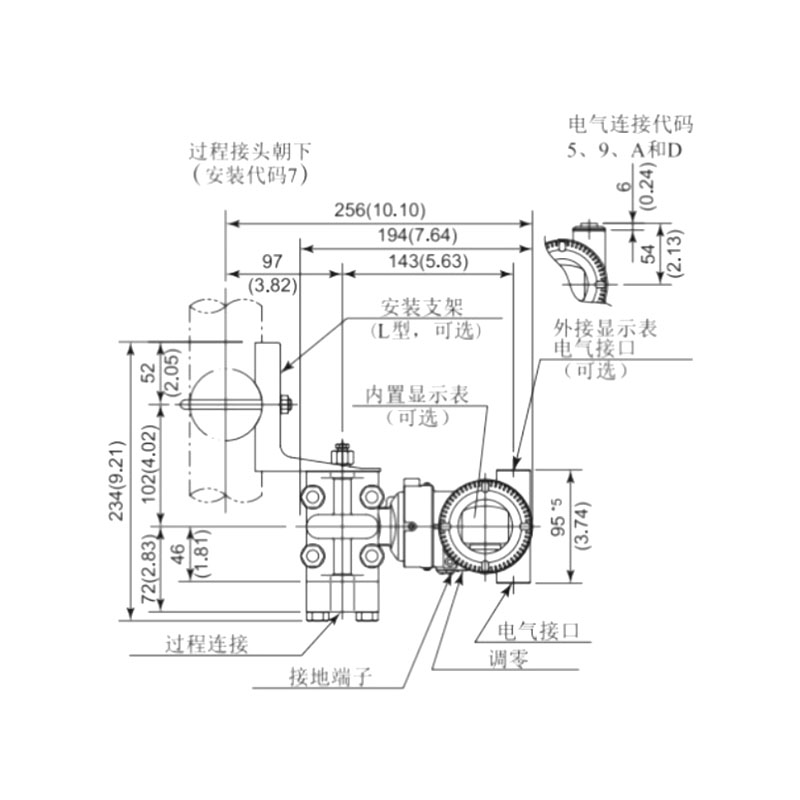

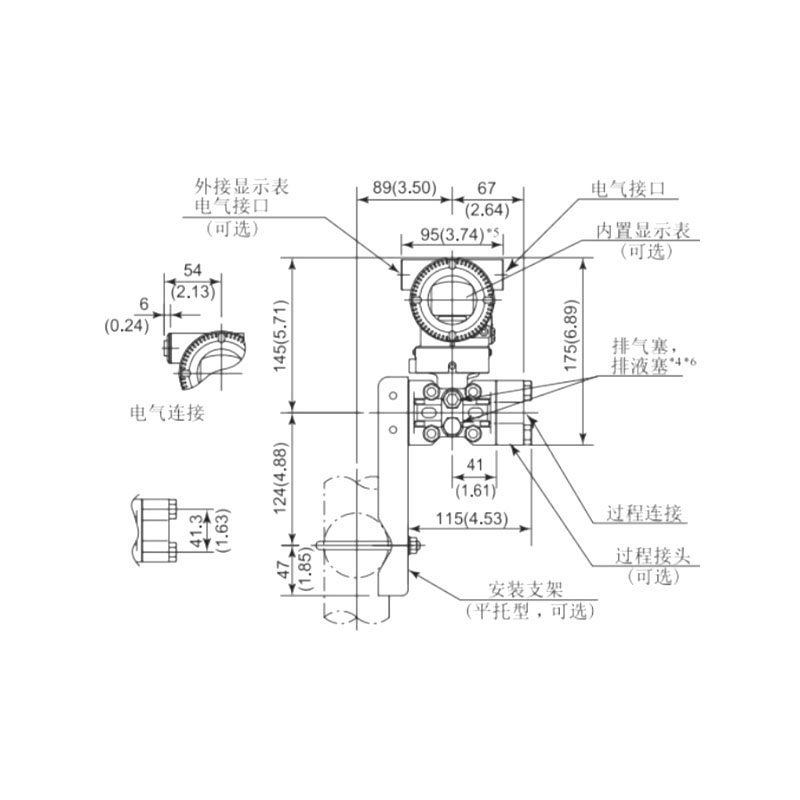

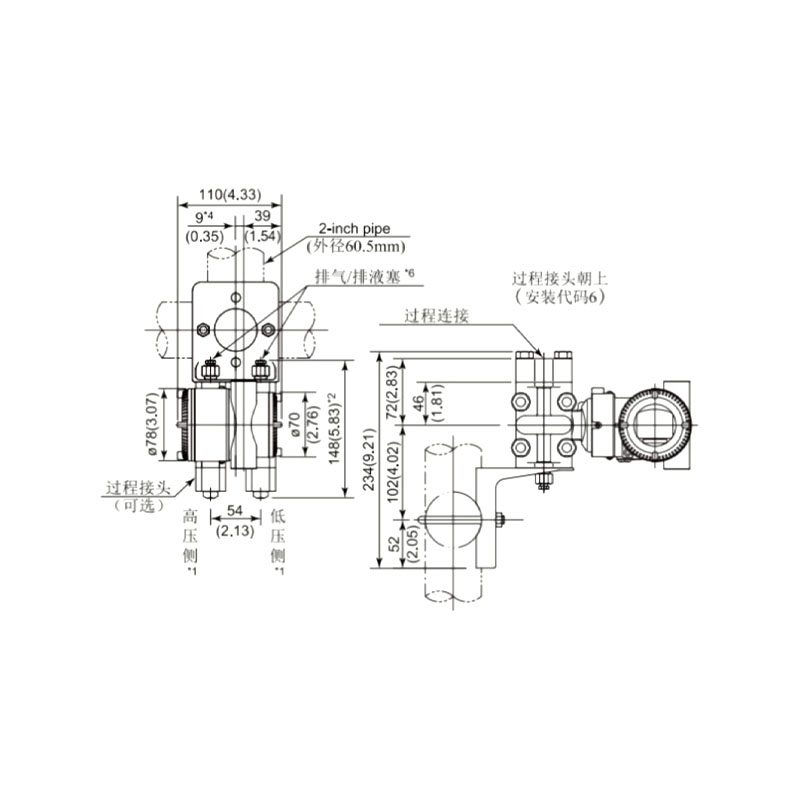

FAQ Performance Specifications Functional Specifications Installation Process Connection Instructions Electrical Connections Model and Specification Code Table Physical Specifications

س 1: ما هي المعلمات التي يمكن قياسها بواسطة XG3051DP؟
ج: هذا جهاز إرسال الضغط التفاضلي الذي يقيس الضغط التفاضلي في قلبه. من خلال تحويل الضغط التفاضلي، يمكنه قياس تدفق خط الأنابيب، ومستوى سائل الحاوية المغلقة، وفرق الضغط قبل وبعد المرشحات، والضغط السلبي للفرن. لا يمكن قياس الضغط المطلق بشكل مباشر. عند قياس التدفق، يمكن تنشيط وظيفة الجذر التربيعي HART لإخراج إشارات التدفق.

Q2: ما هو سبب إشارة خرج جهاز الإرسال غير الدقيقة والانجراف الصفري الكبير؟
ج: هناك تسريبات وانسدادات وتراكم السوائل في أنابيب الضغط الموجب والسالب؛ ② خطأ في إعداد ترحيل النطاق؛ ③ التغيرات المفاجئة في درجة الحرارة البيئية؛ ④ يتعرض الغشاء لتأثير الضغط الزائد. إعطاء الأولوية لفحص الأنابيب النبضية وإعادة معايرة الصفر والنطاق باستخدام وحدة تحكم HART.

س 3: ما هي الاحتياطات اللازمة للأسلاك ذات السلكين XG3051DP؟
ج: اعتماد نظام ثنائي الأسلاك DC24V، دون التمييز بين خطوط الإشارة الإيجابية والسلبية، لا يتجاوز الحد الأقصى لحمل الدائرة 500 Ω؛ يتطلب اتصال HART دائرة متصلة على التوالي بمقاومة تبلغ 250 أوم؛ اتبع بدقة مواصفات مقاومة الانفجار للأسلاك في المواقف المقاومة للانفجار، وتأكد من التأريض الموثوق للغلاف.

س 4: ما هي ظروف التشغيل التي تتطلب استبدال الأغشية غير 316L؟
ج: الوسط الذي تم اختباره هو وسط شديد التآكل (حمض قوي، قلوي قوي، محتوى أيون كلوريد عالي)، 316L سوف يتآكل، ومن الضروري تحديد صفائح فيلم Hastelloy C أو Monel أو Tantalum؛ تتطلب ظروف النظافة الغذائية والصيدلانية هياكل غشائية صحية مخصصة.

الدقة المرجعية لضبط النطاق
(بما في ذلك الخطية الصفرية والتباطؤ والتكرار) ± 0.075٪
إذا كان TD>10 (TD = الحد الأقصى للامتداد / الامتداد المعدل)، تكون الدقة: ±(0.0075 × TD)%
تبلغ دقة إخراج الجذر التربيعي 1.5 مرة من الدقة المرجعية الخطية المذكورة أعلاه.

تأثير درجة الحرارة المحيطة

كود النطاق	التأثير الإجمالي من -20 درجة مئوية إلى 65 درجة مئوية
A	±(0.45 × TD 0.25)% × سبان
B	±(0.30 × TD 0.20)% × سبان
ج/د/ه	±(0.20 × TD 0.10)% × سبان
كود النطاق	التأثير الإجمالي لـ -40 درجة مئوية ~ -20 درجة مئوية و65 درجة مئوية ~ 85 درجة مئوية
A	±(0.45 × TD 0.25)% × سبان
B	±(0.30 × TD 0.20)% × سبان
ج/د/ه	±(0.20 × TD 0.10)% × سبان
تأثير خارج النطاق	±0.075% × الامتداد

تأثير الضغط الثابت

كود النطاق	كمية التأثير
A	±(0.15%عنوان URL 0.10%سبان)/4MPa
B	± (0.10% عنوان URL 0.075% سبان) / 16 ميجاباسكال
ج/د/ه	± (0.05% عنوان URL 0.05% سبان) / 16 ميجاباسكال

تأثير الضغط الزائد

كود النطاق	كمية التأثير
A	±0.2% × سبان/4MPa
B	±0.2% × سبان/16 ميجا باسكال
ج/د/ه	±0.1% × سبان/16 ميجا باسكال

الاستقرار على المدى الطويل

كود النطاق	كمية التأثير
A	±0.5% × فترة/سنة
B	±0.2% × فترة/سنة
ج/د/ه	±0.1% × فترة/سنة

تأثير مصدر الطاقة: ±0.001% /10 فولت (12-42 فولت تيار مستمر)، لا يكاد يذكر.

المدى والحدود
كود النطاق	البند	كيلو باسكال	مليبار
A	سبان	0.1 ~ 1	1 ~ 10
A	النطاق	−1 ~ 1	-10 ~ 10
B	سبان	0.2 ~ 6	2 ~ 60
B	النطاق	−6 ~ 6	-60 ~ 60
C	سبان	0.4 ~ 40	4 ~ 400
C	النطاق	-40 ~ 40	-400 ~ 400
D	سبان	2.5 ~ 250	25 ~ 2500
D	النطاق	-250 ~ 250	-2500 ~ 2500
E	سبان	20 ~ 2000	0.2 ~ 20 بار
E	النطاق	-500 ~ 2000	-5 ~ 20 بار

المعلمة	المواصفات
النطاق Limits	قابل للتعديل بحرية ضمن الحدود العليا والدنيا للنطاق. يوصى بتحديد رمز النطاق بأقل نسبة تراجع ممكنة لتحسين الأداء.
إعداد الصفر	يمكن ضبط الصفر والامتداد على أي قيمة ضمن نطاق القياس، بشرط: الامتداد المعاير ≥ الحد الأدنى للامتداد
تأثير موضع التركيب	لا تؤدي التغييرات في موضع التثبيت الموازي للحجاب الحاجز إلى عدم حدوث أي انجراف. إذا تغير الموضع بأكثر من 90 درجة بالنسبة لسطح الحجاب الحاجز، يحدث إزاحة صفرية ضمن <0.4 كيلو باسكال (قابلة للتصحيح عن طريق تعديل صفر). لا يوجد تأثير المدى.
الإخراج	سلكان، 4 ~ 20 مللي أمبير تيار مستمر، اتصال رقمي اختياري من HART.
	يمكن تحديد الإخراج الخطي أو الجذر التربيعي.
	الإخراج signal limits: Imin = 3.9 mA, Imax = 20.5 mA
تيار التنبيه	وضع التنبيه المنخفض (الحد الأدنى): 3.7 مللي أمبير
	وضع التنبيه العالي (الحد الأقصى): 21 مللي أمبير
	وضع عدم التنبيه (عقد): احتفظ بالتيار الصالح قبل الخطأ
	الافتراضي: وضع التنبيه العالي
وقت الاستجابة	ثابت التخميد لوحدة مكبر الصوت: 0.1 ثانية؛ ثابت وقت الاستشعار: 0.1 ~ 2 ثانية (يعتمد على الامتداد والترتيب).
	ثابت وقت إضافي قابل للتعديل: 0.1 ~ 60 ثانية.
	يعتمد تأثير الإخراج غير الخطي (على سبيل المثال، الجذر التربيعي) على الوظيفة ويمكن حسابه.
وقت الاحماء	<15 ثانية
درجة الحرارة المحيطة	-40 ~ 85 درجة مئوية
درجة الحرارة المحيطة	-20 إلى 65 درجة مئوية (مع شاشة LCD وحلقة دائرية من المطاط الفلوري)
درجة حرارة التخزين/النقل	-50 ~ 85 درجة مئوية؛ -40 ~ 85 درجة مئوية (مع شاشة LCD)
ضغط العمل	ضغط العمل المقدر: 16 ميجا باسكال / 25 ميجا باسكال / 40 ميجا باسكال (ثلاثة تقييمات)
حد الضغط الثابت	من 3.5 كيلو باسكال من الضغط المطلق إلى الضغط المقدر. يمكن أن يكون الضغط الدليلي 1.5 مرة من الضغط المقدر، المطبق على جانبي جهاز الإرسال في وقت واحد.
حد التحميل الزائد أحادي الاتجاه	التحميل الزائد أحادي الاتجاه يصل إلى الضغط المقدر
التوافق الكهرومغناطيسي (EMC)	انظر جدول الملحق الخاص بالتوافق الكهرومغناطيسي في الصفحة التالية

إمدادات الطاقة وظروف التحميل
جهد إمداد الطاقة	24 فولت، R ≥ (Us - 12 فولت) / Imax kΩ
جهد إمداد الطاقة	(حيث إيماكس = 23 مللي أمبير)
الحد الأقصى لجهد مصدر الطاقة	42 فولت تيار مستمر
الحد الأدنى من الجهد الكهربائي	12 فولت تيار مستمر؛ 15 فولت تيار مستمر (مع شاشة LCD بإضاءة خلفية)
نطاق تحميل الاتصالات الرقمية	250 ~ 600 أوم

التوصيل الكهربائي
غدة الكابل M20×1.5؛ كتلة طرفية مناسبة للموصلات من 0.5 إلى 2.5 مم².

اتصال العملية
يتم استغلال الوجهين النهائيين لشفة اتصال العملية باستخدام الخيوط الداخلية NPT 1/4 وM10.

معالجة تعليمات الاتصال لإعادة التوجيه من جانب واحد دون إعادة توجيه الشفاه

شفة بيضاوية من الفولاذ المقاوم للصدأ 1/2-NPT (الكود 1)		1. شفة غرفة الضغط
		2. الختم الدائري
		3. NPT 1/2 اتصال شفة بيضاوي الشكل
		4. الترباس
موصل T من الفولاذ المقاوم للصدأ M20x1.5 (الكود 2)		1. شفة غرفة الضغط
		2. تركيبات ملولبة ذكرية على شكل حرف T M20×1.5
		3. الترباس
		4. يا الدائري
		5. M20×1.5 الجوز
		6. أنبوب الضغط الرصاص

الشكل 5: مخطط التوصيل الكهربائي

ملحوظة: وظيفة الواجهة السريعة تعادل محطة الإشارة.

اختيار نموذج جهاز إرسال الضغط التفاضلي XG3051DP-

الدقة

الإخراج

الخطأ الأساسي ±0.05%

4-20 مللي أمبير مع اتصال هارت

الخطأ الأساسي ±0.075%

4-20 مللي أمبير مع اتصال هارت

الخطأ الأساسي ±0.1%

4-20 مللي أمبير مع اتصال هارت

خرج تناظري 4-20 مللي أمبير

0–100Pa ~ 1kPa (0-10 ~ 100 ممH₂O) / (0-1 ~ 10 مللي بار)

0–200 باسكال ~ 6 كيلو باسكال (0-20 ~ 600 ممH₂O) / (0-2 ~ 60 مللي بار)

0–400Pa ~ 40kPa (0-40 ~ 4000 ممH₂O) / (0-20 ~ 400 مللي بار)

0–2.5 كيلو باسكال ~ 250 كيلو باسكال (0-0.25 ~ 25 مللي أمبير) / (0-25 ~ 2500 مللي بار)

0–30 كيلو باسكال ~ 3 ميجا باسكال (0-2 ~ 200 مللي أمبير) / (0-0.3 ~ 30 بار)

0–140 كيلو باسكال ~ 14 ميجا باسكال (0-3 ~ 300 مللي أمبير) / (0-1.4 ~ 140 بار)

مادة الحجاب الحاجز

ملء السائل

316L الفولاذ المقاوم للصدأ

زيت السيليكون

316L الفولاذ المقاوم للصدأ

زيت مفلور

هاستيلوي سي

زيت السيليكون

هاستيلوي سي

زيت مفلور

الفولاذ المقاوم للصدأ 316L مطلي بالذهب

زيت السيليكون

الفولاذ المقاوم للصدأ 316L مطلي بالذهب

زيت مفلور

FEP مطلي بالفولاذ المقاوم للصدأ 316L

زيت السيليكون

التنتالوم

زيت السيليكون

تصنيف ضغط العمل

0.2 ميجا باسكال (للنطاق أ فقط)

7MPa (للنطاق أ فقط)

16 ميجا باسكال

25 ميجا باسكال

40 ميجا باسكال

اتصال العملية
