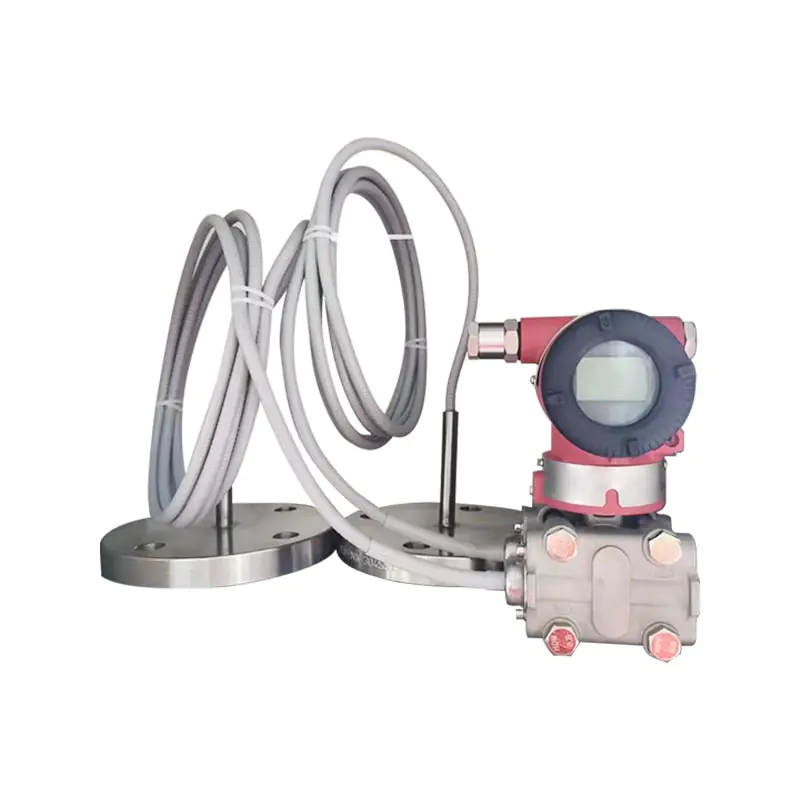

يمكن تثبيت جسم المرسل في أي موضع. حالة التثبيت المثالية هي الحفاظ على عمود شفة العملية عموديًا. سوف يؤدي انحراف الموضع إلى تحول صفري قابل للتصحيح. يمكن تدوير الغطاء الإلكتروني حتى 360 درجة، ويمكن لبرغي التثبيت تثبيته في أي موضع زاوي.

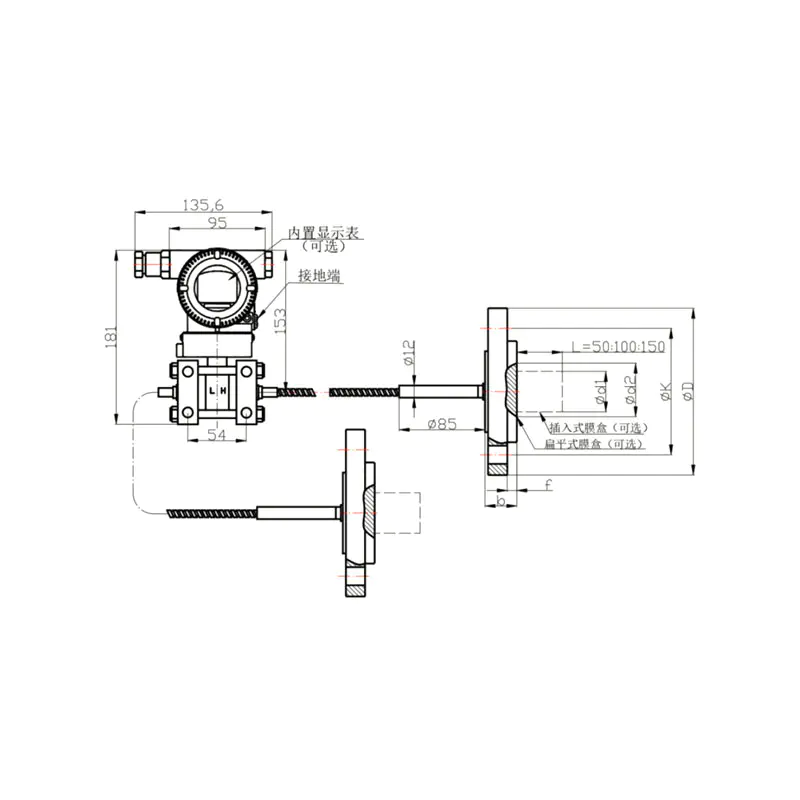

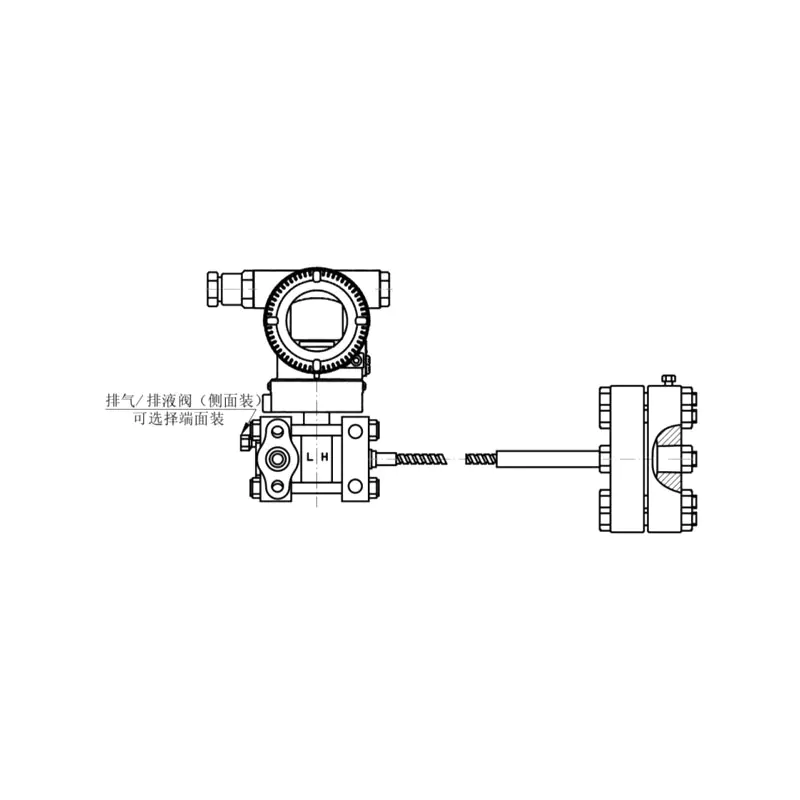

تتصل شفة الختم عن بعد بشفة التزاوج المتوافقة مع معايير ANSI/DIN. يجب أن تكون شفة التزاوج مجهزة بحشية ناعمة ومسامير وصواميل تثبيت (البراغي والصواميل اختيارية للمستخدمين).

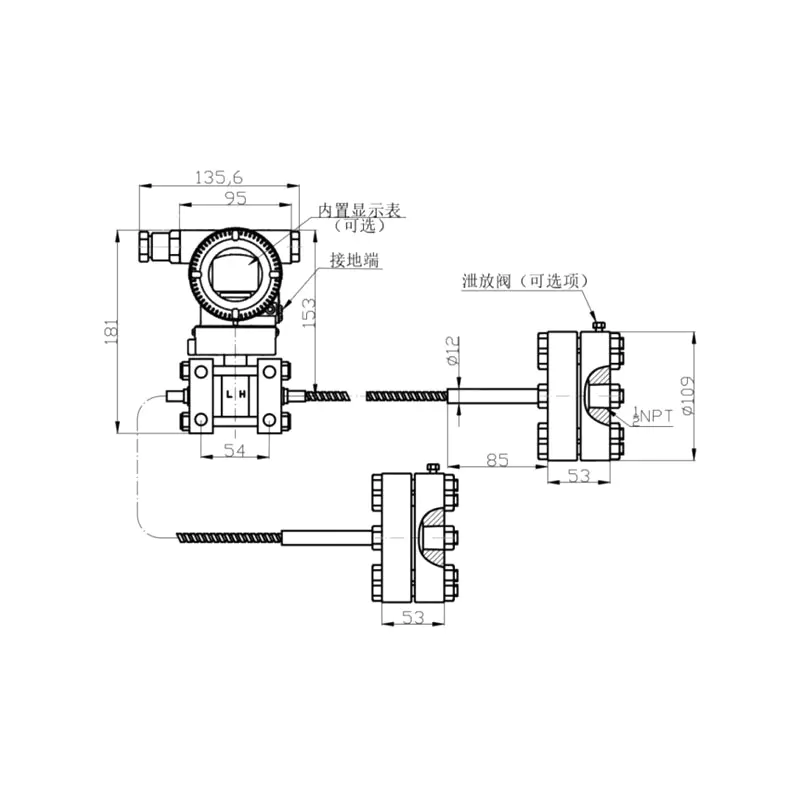

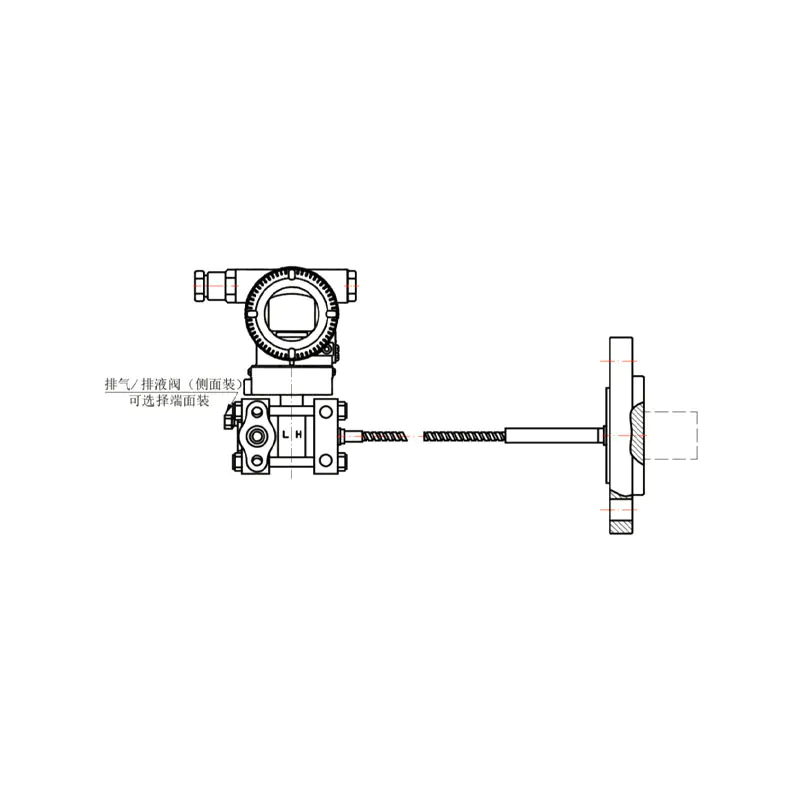

بالنسبة لأجهزة الإرسال ذات الختم المزدوج عن بعد، يجب تركيب المجموعات الشعرية وفلنجات الختم عن بعد في بيئة بنفس درجة الحرارة المحيطة قدر الإمكان.
الحد الأدنى لنصف قطر الانحناء الشعري هو 75 ملم. اللف ممنوع منعا باتا!
الظروف البيئية
| درجة الحرارة المحيطة |
| الحد الأدنى | يعتمد على ملء السائل |
| الحد الأقصى | 85 درجة مئوية |
| مع شاشات الكريستال السائل وختم FKM | -20 ~ 65 درجة مئوية |
| درجة حرارة التخزين/النقل |
| الحد الأدنى | يعتمد على ملء السائل |
| الحد الأقصى | 85 درجة مئوية |
| الرطوبة النسبية | 0 ~ 100% |
| مقاومة الصدمات |
| التسارع | 50 جم |
| المدة | 11 مللي ثانية |
| مقاومة الاهتزاز | 2 جرام حتى 500 هرتز |
| التوافق الكهرومغناطيسي (EMC) | انظر الجدول 4 "ملحق EMC" في الصفحة التالية |
عملية حد درجة الحرارة المتوسطة الحد
درجة الحرارة المتوسطة:-30 ~ 400 درجة مئوية
| الجدول 3: العلاقة بين سائل التعبئة ودرجة حرارة التشغيل والحد الأدنى لضغط التشغيل | |
| ملء السائل | زيت السيليكون (S) | زيت السيليكون عالي الحرارة (H) | زيت السيليكون عالي الحرارة (U) | زيت نباتي (ن) |
| الكثافة عند 25 درجة مئوية | 960 كجم/م3 | 980 كجم/م3 | 1020 كجم/م3 | 937 كجم/م3 |
| نطاق درجة حرارة التشغيل | -30 ~ 200 درجة مئوية | -10 ~ 350 درجة مئوية | -10 ~ 400 درجة مئوية | 0 ~ 250 درجة مئوية |
| درجة الحرارة | نطاق ضغط التشغيل (كيلو باسكال مطلق) | |
| 20 درجة مئوية | >10 | >10 | >10 | >25 |
| 100 درجة مئوية | >25 | >25 | >25 | >50 |
| 150 درجة مئوية | >50 | >50 | >50 | > 75 |
| 200 درجة مئوية | > 75 | > 75 | > 75 | > 100 |
| 250 درجة مئوية | | > 100 | > 100 | > 100 |
| 350 درجة مئوية | | > 100 | > 100 | |
| 400 درجة مئوية | | | > 100 | |
ملاحظة: ينبغي إيلاء اهتمام خاص لأي قيم تتجاوز نطاق درجة الحرارة والضغط أعلاه؛ يمكن تلبية هذه من خلال
تصميم خاص.
| البند | الوصف |
| حد ضغط جسم المرسل | من 3.5 كيلو باسكال من الضغط المطلق إلى الضغط المقدر. يمكن أن يكون ضغط الحماية أكبر بمقدار 1.5 مرة من الضغط المقدر، المطبق على جانبي جهاز الإرسال في وقت واحد. |
| الضغط المقنن عن بعد | معيار ANSI: 150 رطل لكل بوصة مربعة ~ 600 رطل لكل بوصة مربعة |
| معيار الدين: PN 1.6MPa ~ PN 10MPa |
| حد التحميل الزائد أحادي الاتجاه | جانب الضغط المنخفض هو الضغط المقدر لجسم المرسل؛ جانب الضغط العالي هو الضغط المقدر للشفة البعيدة. قد يحدث انحراف صفري قابل للتصحيح. |
| الوزن | جهاز التحكم عن بعد من جانب واحد: |
| DN 50/2": حوالي 7 ~ 10 كجم |
| DN 80/3": تقريبًا. 8 ~ 11 كجم |
| DN 4": تقريبًا 9 ~ 12 كجم |
| جهاز التحكم عن بعد على الوجهين: |
| DN 50/2": تقريبًا. 10 ~ 16.5 كجم |
| DN 80/3": حوالي 12 ~ 18 كجم |
| DN 4": تقريبًا. 14 ~ 21 كجم |
| أداء مقاوم للانفجار | شهادة NEPSI المقاومة للاشتعال: Ex dⅡC T6 |
| شهادة NEPSI الآمنة جوهريًا: Ex iaⅡC T4 |
| درجة حرارة التشغيل المسموح بها | -40 درجة مئوية ~ 65 درجة مئوية |

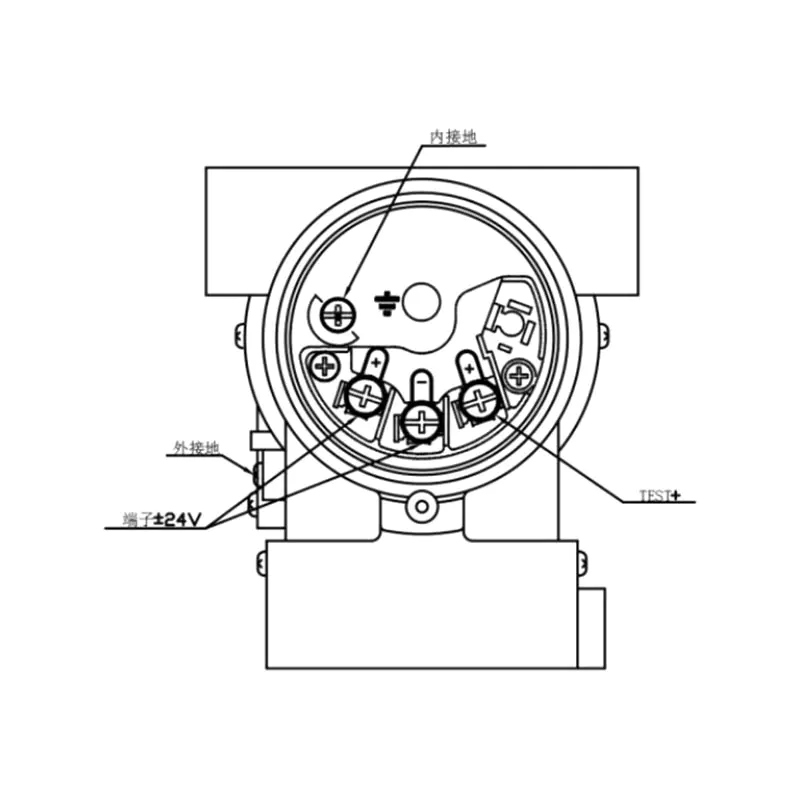

ظروف الطاقة والتحميل
جهد مصدر الطاقة هو 24 فولت
R ≥ (Us-12V) /Imax kQ 2
حيث الحد الأقصى = 23 مللي أمبير
الحد الأقصى لجهد مصدر الطاقة: 42VDC
الحد الأدنى من جهد مصدر الطاقة: 12VDC، 15VDC (شاشة LCD بإضاءة خلفية)
نطاق تحميل الاتصالات الرقمية: 250 ~ 600Q
| البند | الوصف |
| مادة | |
| كبسولة القياس | الفولاذ المقاوم للصدأ 316L |
| الحجاب الحاجز | الفولاذ المقاوم للصدأ 316L, Hastelloy C, Tantalum |
| شفة العملية | الفولاذ المقاوم للصدأ 304 |
| ملء السائل | زيت السيليكون، زيت السيليكون عالي الحرارة، زيت السيليكون عالي الحرارة، زيت نباتي |
| خاتم الختم | NBR (مطاط النتريل بوتادين)، FKM (مطاط الفلورو)، PTFE (بولي تترافلوروإيثيلين) |
| الإسكان الارسال | سبائك الألومنيوم، سطح مطلي بالرش مع راتنجات الايبوكسي |
| طوقا الإسكان | NBR (مطاط النتريل بوتادين) |
| لوحة | الفولاذ المقاوم للصدأ 304 |
| التوصيل الكهربائي | غدة الكابل M20×1.5؛ أطراف مناسبة للموصلات 0.5 ~ 2.5 مم² |

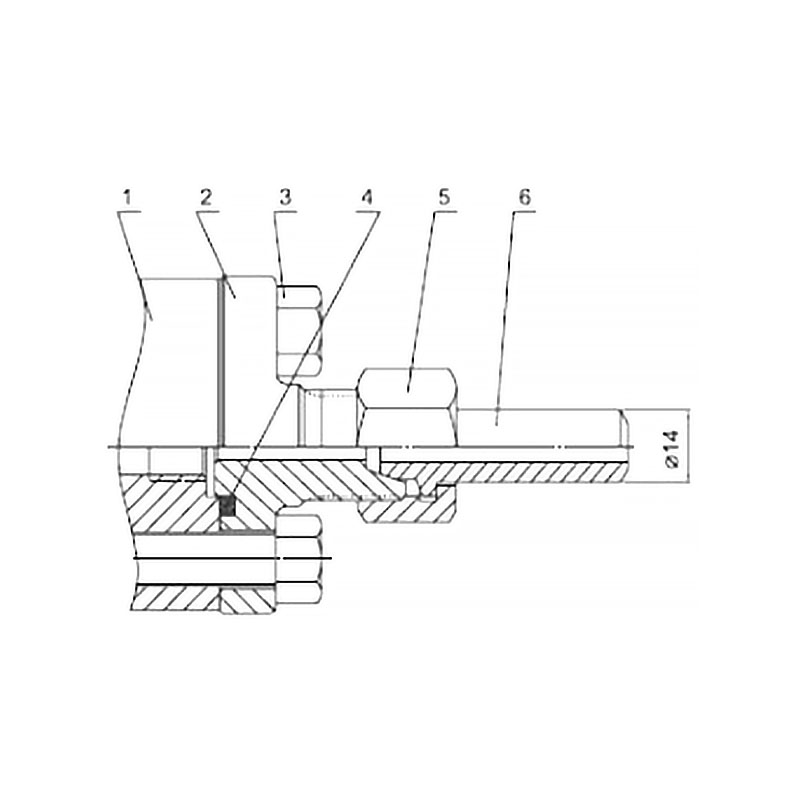

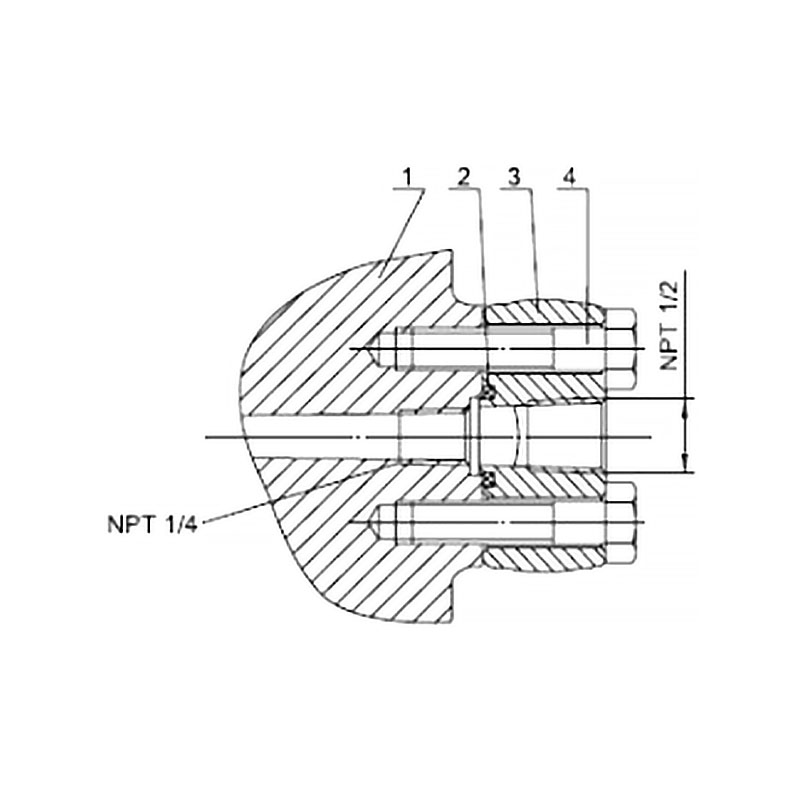

| اتصال العملية | سنون داخلية NPT 1/4 وUNF 7/16 بوصة على جانب الضغط المنخفض لجهاز الإرسال. تتوافق شفة المستوى على جانب الضغط العالي مع معايير ANSI أو DIN. التثبيت المباشر متاح؛ راجع الصفحة 42، الجزء 7. |
| فئة حماية السكن | IP67 |
| الجدول 4: التوافق الكهرومغناطيسي |
| لا. | عنصر الاختبار | المعيار الأساسي | حالة الاختبار | مستوى الأداء |
| 1 | الاضطراب المشع (الضميمة) | GB/T 9254-2008 الجدول 5 | 30 ميجا هرتز ~ 1000 ميجا هرتز | تمرير |
| 2 | الاضطراب الموصل (منفذ طاقة التيار المستمر) | GB/T 9254-2008 الجدول 1 | 0.15 ميجا هرتز ~ 30 ميجا هرتز | تمرير |
| 3 | حصانة التفريغ الكهروستاتيكي (ESD). | جيجابايت/ت 17626.2-2006 | 4 كيلو فولت (الاتصال) | B |
| 8 كيلو فولت (الهواء) |
| 4 | مناعة المجال الكهرومغناطيسي للترددات الراديوية | جيجابايت/ت 17626.3-2006 | 10 فولت/م (80 ميجا هرتز ~ 1 جيجا هرتز) | A |
| 5 | تردد الطاقة مناعة المجال المغناطيسي | جيجابايت/ت 17626.8-2006 | 30 أ/م | A |
| 6 | مناعة كهربائية سريعة عابرة/منفجرة | جيجابايت/ت 17626.4-2008 | 2 كيلو فولت (5/50 نانو ثانية، 5 كيلو هرتز) | B |
| 7 | حصانة الطفرة | جيجابايت/ت 17626.5-2008 | 1 كيلو فولت (من خط إلى خط) | B |
| 2 كيلو فولت (من الخط إلى الأرض) (1.2us/50us) |
| 8 | أجريت الحصانة الاضطراب الناجم عن مجالات الترددات الراديوية | جيجابايت/ت 17626.6-2008 | 3 فولت (150 كيلو هرتز ~ 80 ميجا هرتز) | A |
ملاحظة: (1) وصف مستوى الأداء: أثناء الاختبار، يكون الأداء طبيعيًا ضمن حدود المواصفات الفنية.
(2) ب وصف مستوى الأداء: أثناء الاختبار، تنخفض الوظائف أو الأداء مؤقتًا أو تختفي ولكن يمكن أن تتعافى من تلقاء نفسها؛ تظل ظروف التشغيل الفعلية والتخزين والبيانات دون تغيير.
