شروط التثبيت

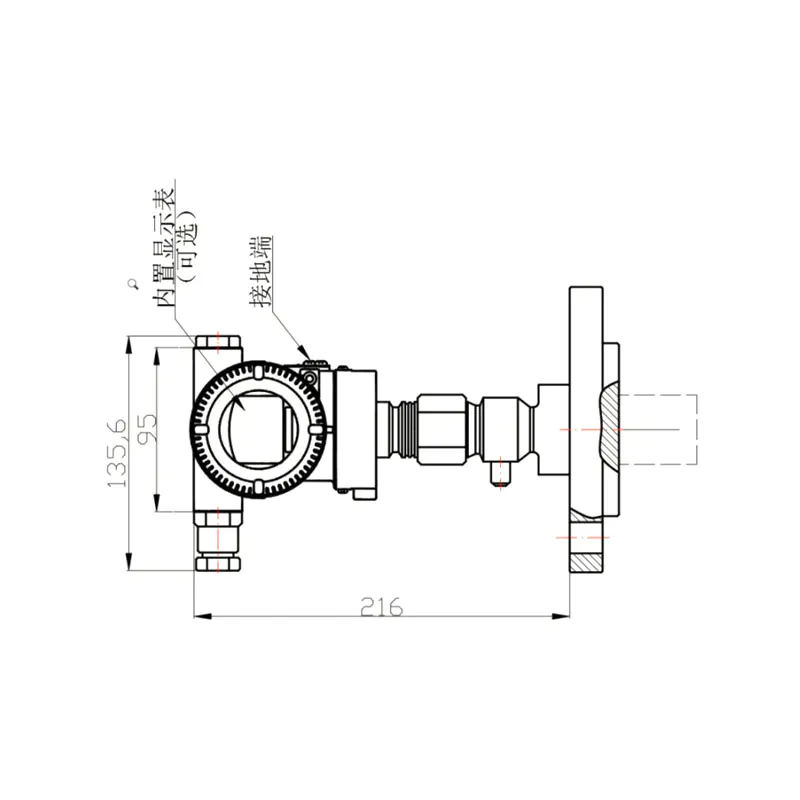

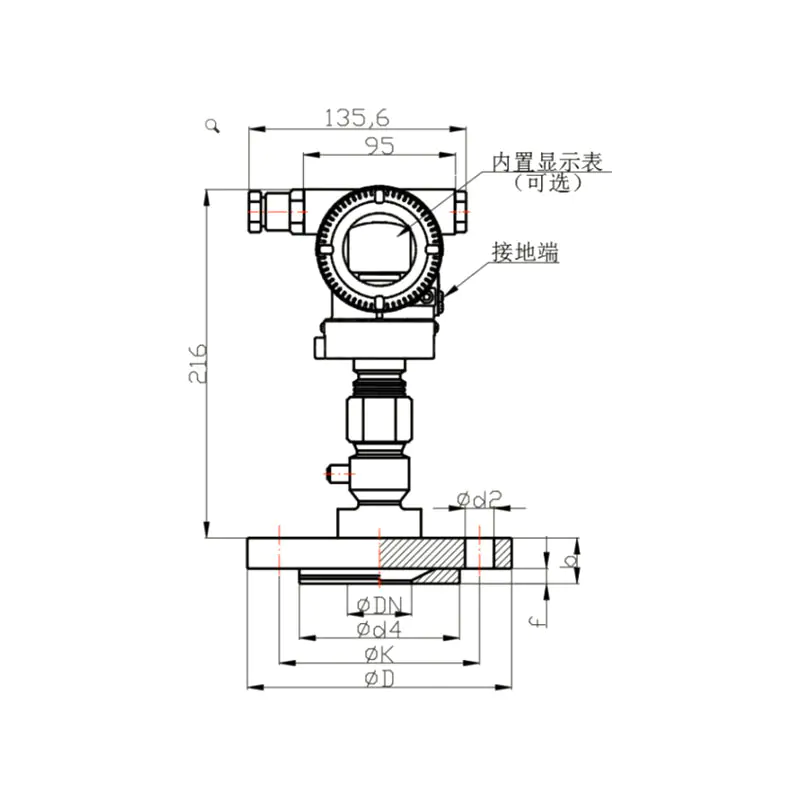

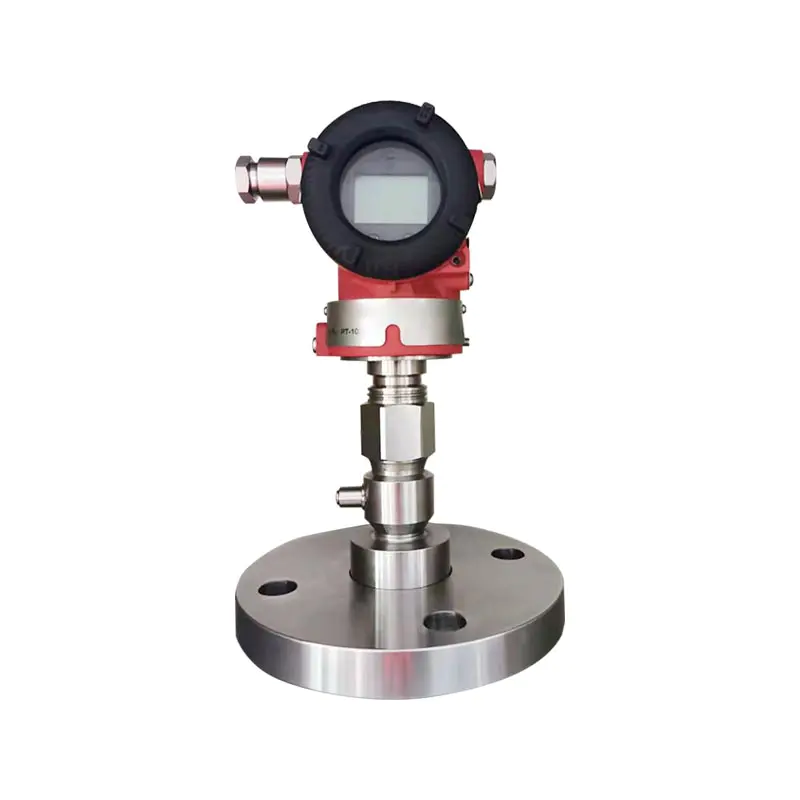

يمكن تركيب أجهزة الإرسال عن بعد للقياس / الضغط المطلق بدون الأنابيب الشعرية مباشرة عبر الحافة البعيدة. سوف يؤدي انحراف الموضع إلى تحول صفري قابل للتصحيح. يمكن أن يدور غطاء الإلكترونيات حتى 360 درجة، ويمكن لبرغي التثبيت تثبيته في أي وضع.
تتصل الحافة البعيدة للقياس / الضغط المطلق بحواف التزاوج المتوافقة مع معايير ANSI/DIN. يجب أن تكون حواف التزاوج هذه مجهزة بحشيات ناعمة ومسامير وصواميل تثبيت (البراغي والصواميل اختيارية للمستخدمين).

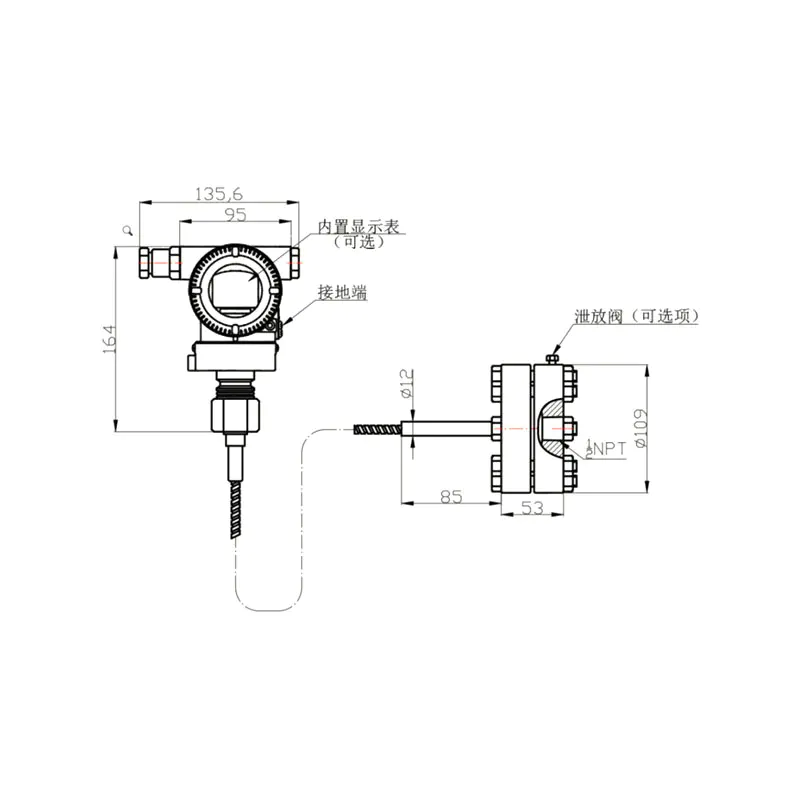

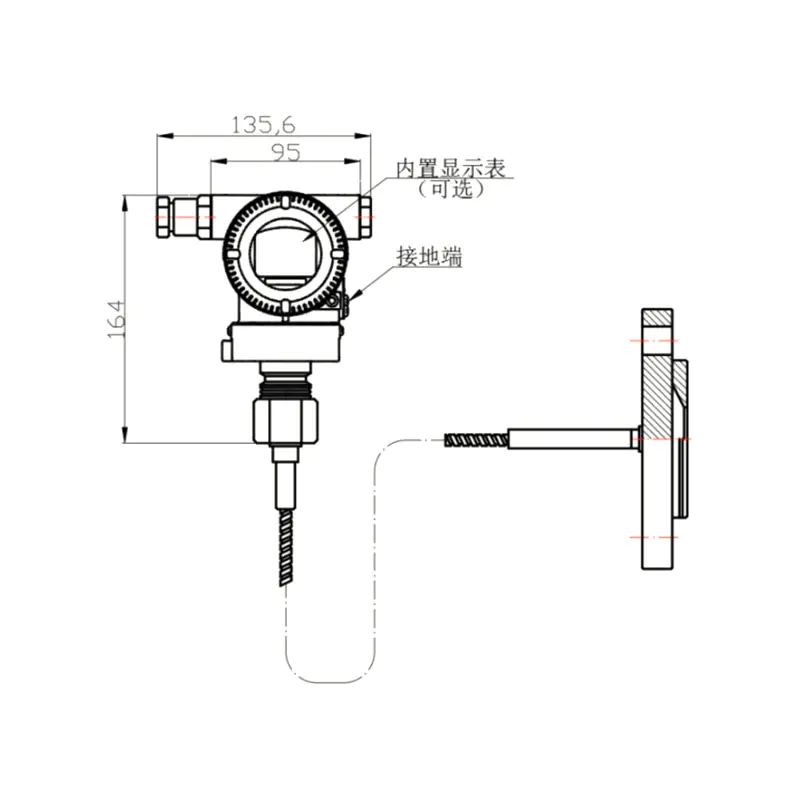

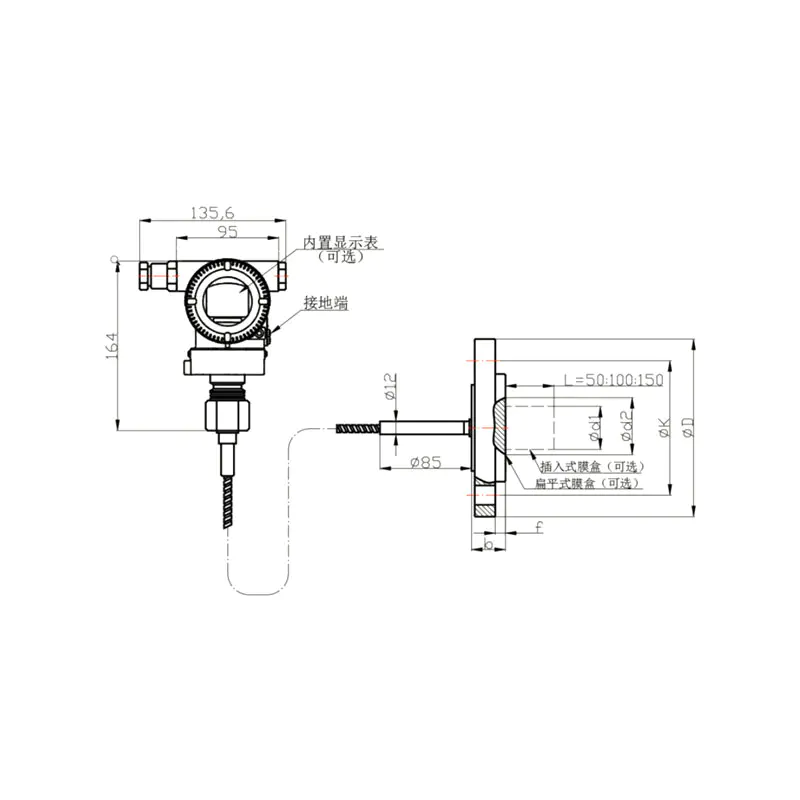

بالنسبة لأجهزة الإرسال عن بعد ذات القياس/الضغط المطلق المزودة بأنابيب شعرية: إذا تم تركيب مجموعة الختم عن بعد أسفل جسم جهاز الإرسال، فيجب أن يكون الحد الأقصى لفرق الارتفاع بين مجموعة الختم عن بعد وجسم جهاز الإرسال أقل من 5 أمتار. عندما يكون ضغط التشغيل أقل من 100 كيلو باسكال، قم بتركيب جسم جهاز الإرسال أسفل مجموعة الختم البعيدة.
الحد الأدنى لنصف قطر الانحناء للأنبوب الشعري هو 75 ملم. لا يسمح باللف!
الظروف البيئية
| درجة الحرارة المحيطة |
| الحد الأدنى | يعتمد على ملء السائل |
| الحد الأقصى | 85 درجة مئوية |
| مع شاشات الكريستال السائل وختم FKM | -20 ~ 65 درجة مئوية |
| درجة حرارة التخزين/النقل |
| الحد الأدنى | يعتمد على ملء السائل |
| الحد الأقصى | 85 درجة مئوية |
| الرطوبة النسبية | 0 ~ 100% |
| مقاومة الصدمات |
| التسارع | 50 جم |
| المدة | 11 مللي ثانية |
| مقاومة الاهتزاز | 2 جرام حتى 500 هرتز |
| التوافق الكهرومغناطيسي (EMC) | انظر الجدول 4 "ملحق EMC" في الصفحة التالية |
عملية حد درجة الحرارة المتوسطة الحد
درجة الحرارة المتوسطة:-30 ~ 400 درجة مئوية
| الجدول 3: العلاقة بين سائل التعبئة ودرجة حرارة التشغيل والحد الأدنى لضغط التشغيل | |
| ملء السائل | زيت السيليكون (S) | زيت السيليكون عالي الحرارة (H) | زيت السيليكون عالي الحرارة (U) | زيت نباتي (ن) |
| الكثافة عند 25 درجة مئوية | 960 كجم/م3 | 980 كجم/م3 | 1020 كجم/م3 | 937 كجم/م3 |
| نطاق درجة حرارة التشغيل | -30 ~ 200 درجة مئوية | -10 ~ 350 درجة مئوية | -10 ~ 400 درجة مئوية | 0 ~ 250 درجة مئوية |
| درجة الحرارة | نطاق ضغط التشغيل (كيلو باسكال مطلق) | |
| 20 درجة مئوية | >10 | >10 | >10 | >25 |
| 100 درجة مئوية | >25 | >25 | >25 | >50 |
| 150 درجة مئوية | >50 | >50 | >50 | > 75 |
| 200 درجة مئوية | > 75 | > 75 | > 75 | > 100 |
| 250 درجة مئوية | | > 100 | > 100 | > 100 |
| 350 درجة مئوية | | > 100 | > 100 | |
| 400 درجة مئوية | | | > 100 | |
ملاحظة: ينبغي إيلاء اهتمام خاص لأي قيم تتجاوز نطاق درجة الحرارة والضغط أعلاه؛ يمكن تلبية هذه من خلال
تصميم خاص.
| البند | المواصفات |
| حد ضغط جسم المرسل | فراغ إلى أقصى قدر من الضغط |
| الضغط المقنن عن بعد | أنسي: 150 رطل لكل بوصة مربعة ~ 600 رطل لكل بوصة مربعة |
| الدين: PN 1.6 ميجا باسكال ~ PN 10 ميجا باسكال |
| الوزن | DN 50/2": حوالي 7 ~ 10 كجم |
| DN 80/3": تقريبًا. 8 ~ 11 كجم |
| DN 4": تقريبًا 9 ~ 12 كجم |
| أداء مقاوم للانفجار | NEPSI مقاوم للاشتعال: Ex dⅡC T6 |
| السلامة الجوهرية لـ NEPSI: Ex iaⅡC T4 |
| درجة حرارة التشغيل المسموح بها | -40 درجة مئوية ~ 65 درجة مئوية |

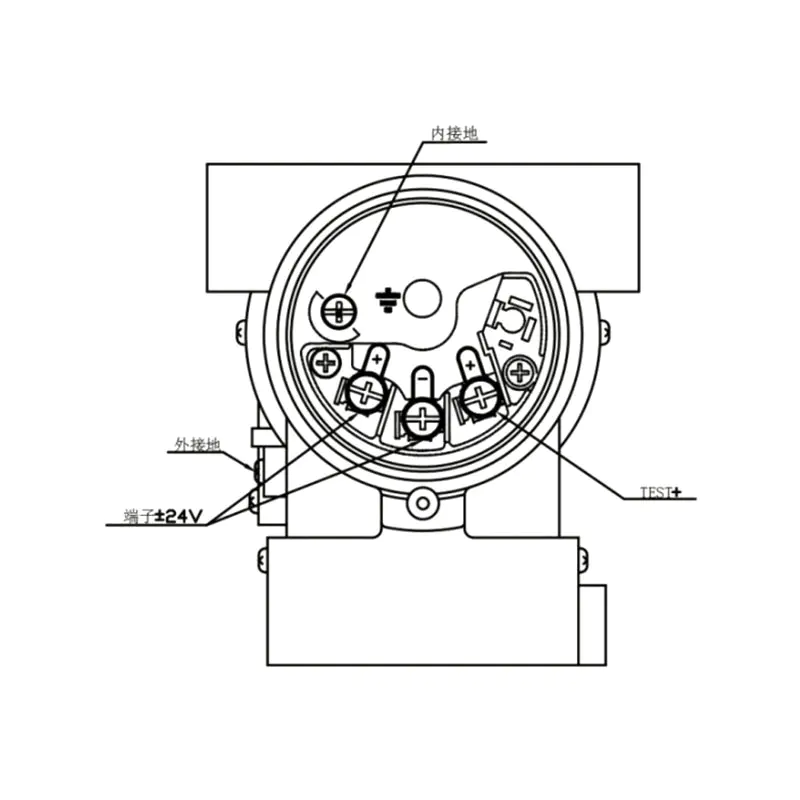

ظروف الطاقة والتحميل
جهد مصدر الطاقة هو 24 فولت
R ≥ (Us-12V) /Imax kQ 2
حيث الحد الأقصى = 23 مللي أمبير
الحد الأقصى لجهد مصدر الطاقة: 42VDC
الحد الأدنى من جهد مصدر الطاقة: 12VDC، 15VDC (شاشة LCD بإضاءة خلفية)
نطاق تحميل الاتصالات الرقمية: 250 ~ 600Q
| البند | المواصفات |
| مادة | |
| كبسولة القياس | الفولاذ المقاوم للصدأ 316L |
| الحجاب الحاجز | الفولاذ المقاوم للصدأ 316L, Hastelloy C, Tantalum |
| شفة العملية | الفولاذ المقاوم للصدأ 304 |
| ملء السائل | زيت السيليكون، زيت السيليكون عالي الحرارة، زيت السيليكون عالي الحرارة، زيت نباتي |
| الإسكان الارسال | سبائك الألومنيوم مع طلاء الايبوكسي |
| طوقا الإسكان | مطاط النتريل (NBR) |
| لوحة | الفولاذ المقاوم للصدأ 304 |
| التوصيل الكهربائي | غدة الكابل M20×1.5؛ أطراف مناسبة للموصلات 0.5 ~ 2.5 مم² |
| اتصال العملية | شفة الختم عن بعد تتوافق مع معيار ANSI أو DIN. التركيب المباشر متاح؛ الرجوع إلى الرسم البعد |
| فئة حماية السكن | IP67 |
| الجدول 4 ملحق التوافق الكهرومغناطيسي |
| لا. | عنصر الاختبار | المعيار الأساسي | حالة الاختبار | مستوى الأداء |
| 1 | الانبعاثات المشعة (الضميمة) | GB/T 9254-2008 الجدول 5 | 30 ميجا هرتز ~ 1000 ميجا هرتز | تمرير |
| 2 | الانبعاثات الموصلة (منفذ طاقة التيار المستمر) | GB/T 9254-2008 الجدول 1 | 0.15 ميجا هرتز ~ 30 ميجا هرتز | تمرير |
| 3 | حصانة التفريغ الكهروستاتيكي (ESD). | جيجابايت/ت 17626.2-2006 | 4 كيلو فولت (الاتصال)، 8 كيلو فولت (الهواء) | B |
| 4 | مناعة المجال الكهرومغناطيسي المشع RF | جيجابايت/ت 17626.3-2006 | 10 فولت/م (80 ميجا هرتز ~ 1 جيجا هرتز) | A |
| 5 | تردد الطاقة مناعة المجال المغناطيسي | جيجابايت/ت 17626.8-2006 | 30 أ/م | A |
| 6 | مناعة الانفجار الكهربائي السريع العابر | جيجابايت/ت 17626.4-2008 | 2 كيلو فولت (5/50 نانو ثانية، 5 كيلو هرتز) | B |
| 7 | حصانة الطفرة | جيجابايت/ت 17626.5-2008 | 1 كيلو فولت (خط إلى خط) | B |
| 2 كيلو فولت (خط إلى الأرض) (1.2us/50us) |
| 8 | أجريت الحصانة الاضطراب الناجم عن مجالات الترددات اللاسلكية | جيجابايت/ت 17626.6-2008 | 3 فولت (150 كيلو هرتز ~ 80 ميجا هرتز) | A |
ملاحظات:
(1) مستوى الأداء أ: يظل الأداء ضمن حدود المواصفات الفنية أثناء الاختبار.
(2) مستوى الأداء ب: قد يحدث تدهور مؤقت أو فقدان الوظيفة/الأداء أثناء الاختبار، ولكن يمكن للوحدة التعافي تلقائيًا. تظل حالة التشغيل الفعلية والبيانات المخزنة دون تغيير.
